Paso 2: Desvío: hacer una integración de la esfera
Como puede ver en las fotos, la esfera integradora que tengo no es demasiado sofisticada. Básicamente se trata de un gran "papel maché" esfera pintado interior con pintura blanca plana y con dos agujeros y un deflector entre los agujeros para evitar que la luz en la entrada de alcanzar el puerto de salida sin rebotar en algunas paredes. Eso es todo.
El proceso comenzado con la compra una pelota grande de playa sin costuras, luego que se rasgó para arriba un montón de periódicos en pulgadas de ancho tiras, diluido un montón de cola para madera, empapado las tiras de periódico en la cola para madera y aplicado a la bola de playa. Lo hice muchas veces para desarrollar una cubierta de múltiples capas de pegamento y papel sobre la bola. Dejo todo seco después de cada capa y construido sobre capas de 5-6. Dejar que este seco completamente durante algunos días dio lugar a una esfera muy dura y fuerte. Me corte un orificio en la esfera para servir como el puerto de entrada, apareció la bola y luego cortar el conjunto de la esfera por la mitad para pintar el interior e instale la placa deflectora. Antes de pintar te desea que corte el puerto de salida en una de las mitades y cualquier otro puerto que puede. Colocación de los puertos de entrada y de salida es algo arbitraria, pero separados por 90 grados sobre la esfera es un buen lugar para empezar.
Para el interior, hay un montón de diferentes materiales y métodos para lograr una capa verdaderamente difusa y altamente reflectante. Algunos de los cuales son caros propuso hacer recubrimientos y otros pulverizaciones de polvos especiales u otros materiales. El objetivo es tener una superficie que refleja que todas las longitudes de onda igual de bien (una respuesta de frecuencia plana si se quiere) y es estable en el tiempo (para mantener la calibración). Después de leer un montón acerca de él en línea, llegué a la determinación que pintura blanca plana techo era lo suficientemente buena para mí. Oh, y tenía un galón o dos sentados. Es sabio de frecuencia estable, bastante plana y baratísimo. Una vez pintado, instale la placa deflectora, que también necesita ser pintado.
El deflector debe ser lo suficientemente grande para evitar que la luz de su fuente de luz mayor para ser prueba de alcanzar el puerto de la luz directamente, como en sin rebotar alrededor de la esfera un montón, pero no demasiado grande en cuanto a la uniformidad de la luz en la esfera de impacto. Para los bulbos de tamaño domésticos regulares, puse un deflector aproximadamente 5 pulgadas de diámetro en la esfera. Esto ayudará a normalizar sus lecturas ya que no podrás colocar fácilmente la bombilla en el mismo lugar cada vez. Colocar un bulbo esférico de 1000 lumen en la esfera de integración debe dar el mismo lux leyendo como un foco de luz de 1000 si el bafle se coloca bien y tu uniforme de la capa de la esfera. En la práctica que descubrí que para ser en gran parte el caso aunque se observa fluctuación del 5% debido a la colocación de la bombilla, lo que indica cierta direccionalidad. Bueno, el precio era justo.

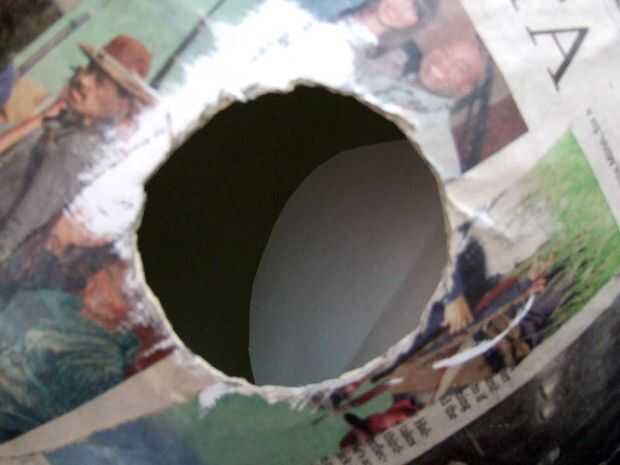

Una vez el bafle se coloca, es necesario unir las mitades de la esfera hacia atrás. Usé cinta y pegamento caliente. Tenga cuidado de mantener la costura agradable y apretado para que el interior es uniforme. En la foto puedes ver una vista desde el puerto de entrada en la esfera donde es visible la placa deflectora.
Eso es bastante.
Ahora de nuevo a la medida.
