Medida stereo instalación NO HEAD Unit, unidad (2 / 6 paso)

Paso 2: Ninguna unidad de la cabeza???

Lo primero que encontré fue un cargador de ipod/iphone de 12v con un conjunto de RCA hacia fuera pone.
Esta sería la base de mi proyecto.

Este realmente sólo da me un chanel de izquierda y derecha sin control real fuera el ipod.

Así que nos dividimos la señal en tres canales con simples y conectores.

Ahora tengo tres independientemente controlable canales, que planeo usar para delantero, trasero y subwoofer. Pude mantener separación para también obtener controles izquierdos y derecho pero la cabina entera del coche es pequeña por lo que es posible que incluso delantera y trasera no son necesarios.
También es importante tener en cuenta que yo sólo estaba dividiendo con los conectores RCA porque soy perezoso, sin duda podría cortar y empalmar.

Muy temprano supe que iba a tener un montón de cables y conexiones loco así que también he añadido un filtro de ruido para reducir todo el ruido del motor que era probable que recoger.

A partir de ahí corremos a cada chanel en a un controlador de nivel de línea para crear un control de medio volumen assed.

Para construir una en apagado tengo un interruptor del limpiaparabrisas vintage que coincide con los interruptores existentes en mi coche, esto también permitió para la operación correcta del interruptor con una línea remota Pulse en el interruptor de encendido así como una fuente de alimentación constante

Lo último que agregué fue una añada emparejando luz indicadora que actualicé con un LED para indicar cuando la unidad fue encendida.

Hice una prueba colocando todos mis cables, botones e interruptores juntos en un nudo gigante enrollado y funcionó la salida en una configuración de amplificador existente. !!! ¡ FUNCIONÓ!!!!!!

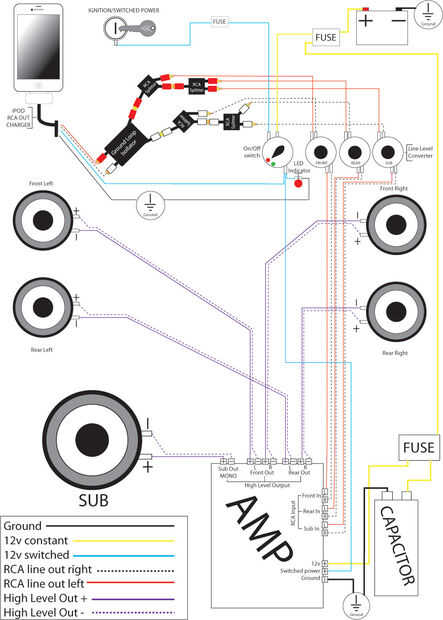

La imagen adjunta es el diagrama de la instalación final. ¿Tal vez tiene sentido?

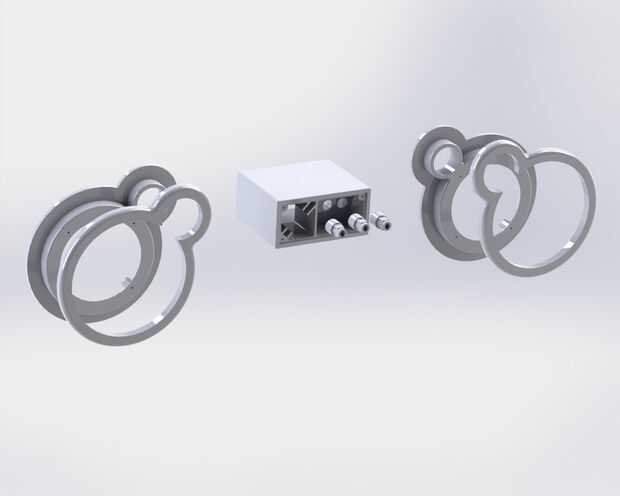

También he incluido un render de las piezas modelados 3-d junto con los archivos de stl para su uso si alguien quiere reproducir mi sistema.
