Paso 4: Diseño de CAD

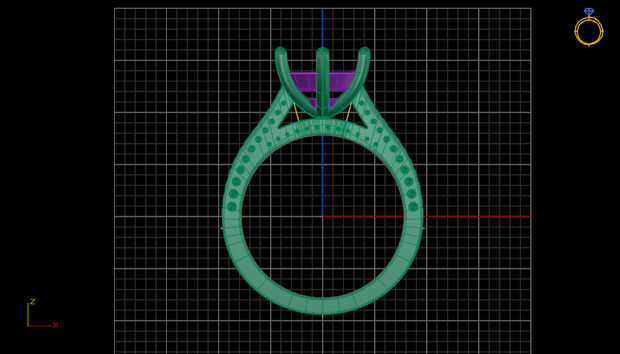

Una cosa a tener en cuenta cuando se usa CAD para el diseño de anillos de fundición a la cera perdida es que necesita que equipan el modelo un poco para permitir la contracción y trabajo de acabado/limpieza. Por ejemplo, si querías el ancho final del anillo de 2mm entonces el modelo que usted envía para casting probablemente necesitaría entre 2,1 mm y 2,2 mm de ancho. La primera imagen muestra lo que parece cuando se envían para el casting el modelo terminado.
Te darás cuenta que este modelo es diferente que el último modelo que se muestra con todas las piedras en su lugar. El modelo que tiene todas las piedras es una versión que se utiliza para mostrar a un cliente aproximadamente su acabado del anillo como se verá. Puede ser difícil visualizar un anillo como se verá si sólo se muestran el modelo que es enviado para la fundición. El modelo que se envía para el casting sólo necesita tener hoyuelos que localizar donde las piedras se establecerá por el método de ajuste de piedra que se utilizarán en la construcción del anillo.

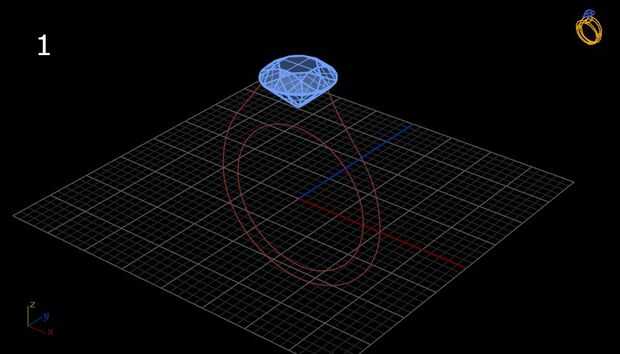

Foto #1- la piedra de centro (1,95 quilates diamante) y el perfil del anillo.

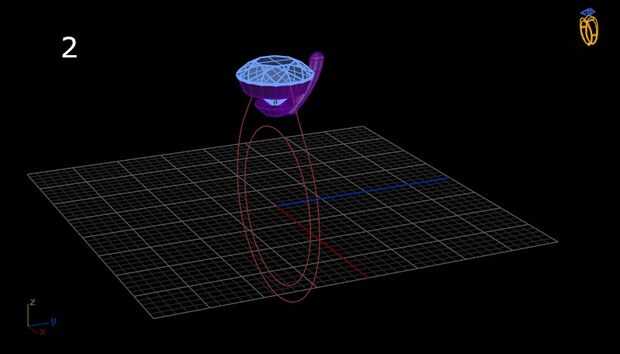

Foto #2- la construcción de la principio de la cabeza del centro. Esto se hace mediante la creación de los biseles y luego definir una forma de diente.

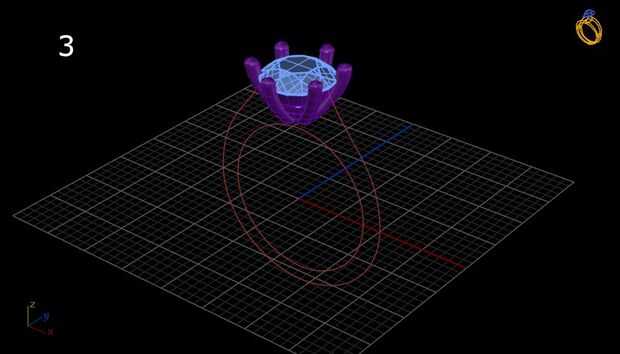

Foto #3- la cabeza completa con el resto de los dientes ha añadido.

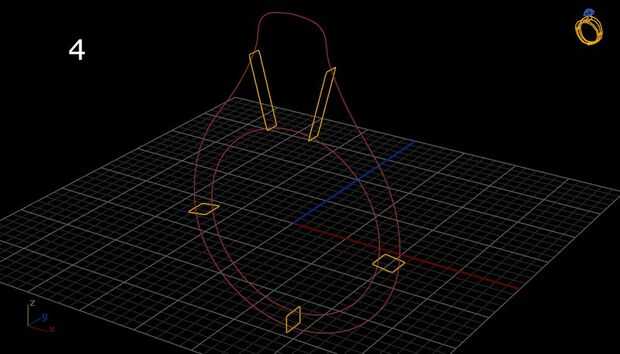

Cuadro #4- la cabeza del centro quitada y las áreas de sección transversal a lo largo del perfil. Los perfiles de sección transversal determinan la altura y la anchura de la caña del anillo.

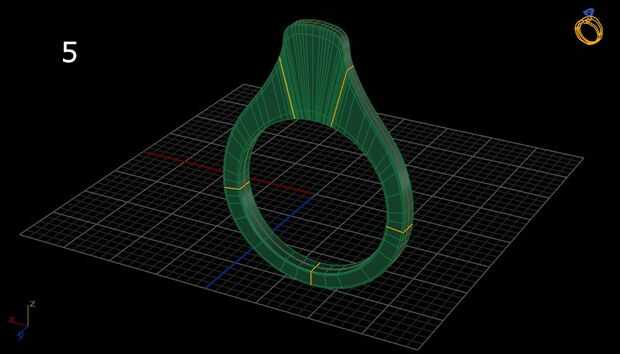

Cuadro #5- lo que el anillo se parece después de habrán sido arrastrados los perfiles de sección transversal.

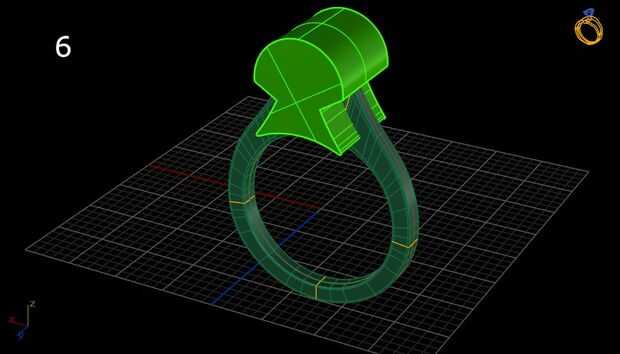

Cuadro #6- forma de cortador se hace para alterar la forma del anillo de la cabeza del centro.

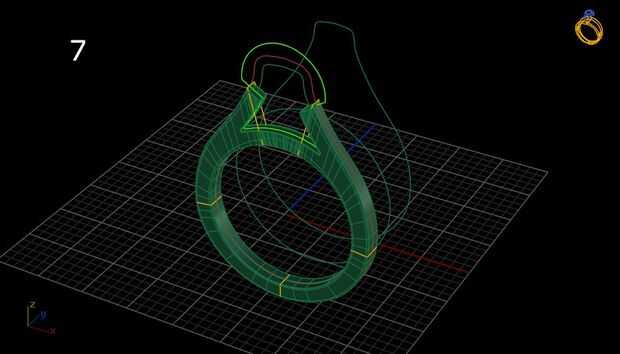

Cuadro #7- el anillo como luce después de haber eliminado la sección de corte.

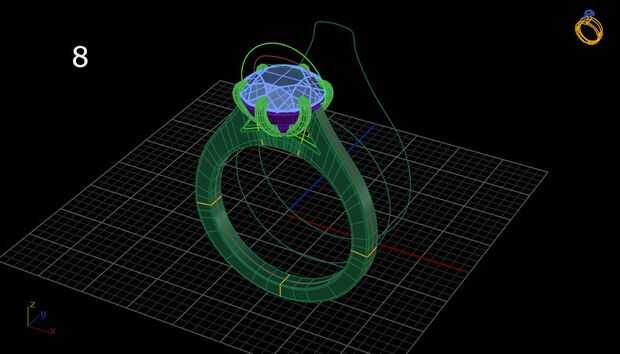

Cuadro #8- el anillo como luce después de añadir en la cabeza del centro.
Cuadro #9- añadiendo piedras pequeñas en los lados del anillo.

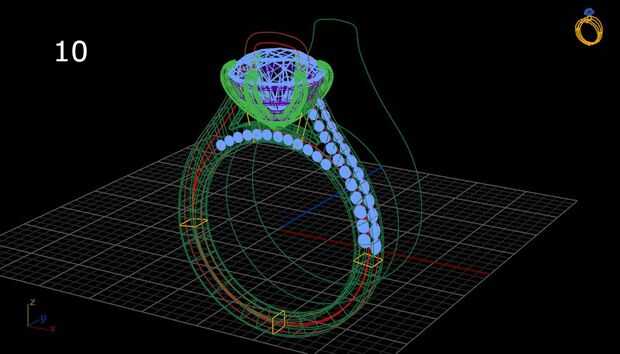

Cuadro #10- colocación de las piedras pequeñas en la parte superior de los hombros de anillo.

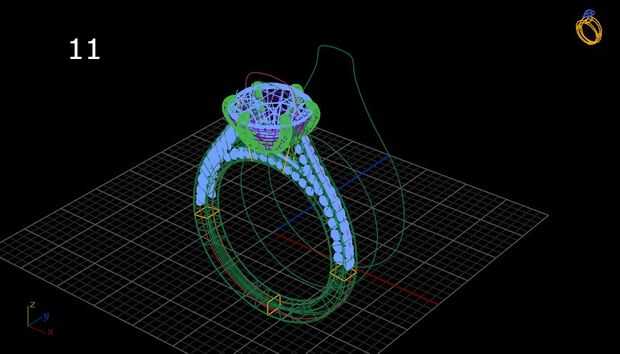

Cuadro #11- la disposición final de todas las piedras pequeñas.

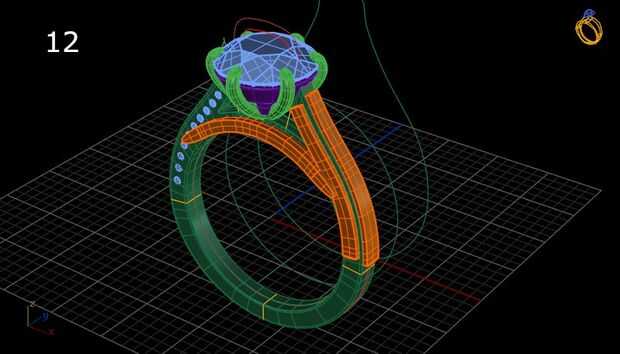

Fotos #12 y #13- creación de cortadores para todas las piedras pequeñas.

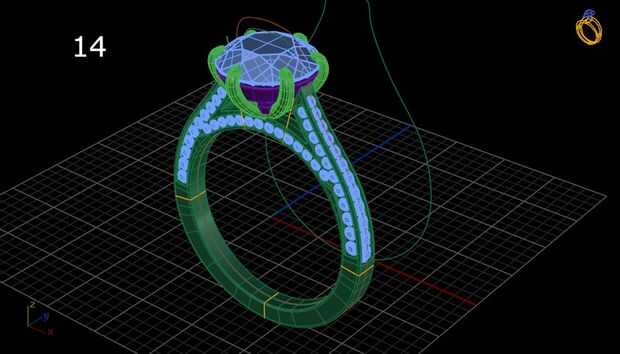

Cuadro #14- piedras en corte de canales.
Cuadro #15- la adición de pequeños granos que sostienen las piedras en su lugar. Esto entonces se procesa para mostrar al cliente para dar una idea aproximada de lo que el anillo se vería cuando terminó. Tenga en cuenta que el estilo de ajuste se muestra aquí de piedra es diferente de la del anillo terminado. El modelo de CAD muestra lo que se llama un entorno compartido del grano, mientras que el acabado del anillo utiliza lo que se llama un ajuste de cuentas individuales.

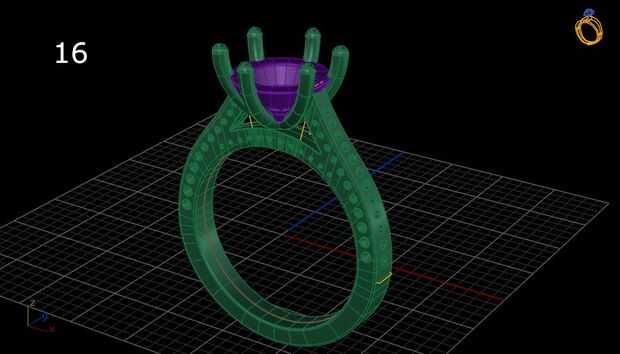

Cuadro #16- el modelo CAD como luce después de que se han eliminado las piedras y los marcadores se han quedado como localizadores de las piedras. Tenga en cuenta también que la forma del diente es diferente ya que es lo que usted quiere un entorno para ver como antes la piedra de centro. Este es el modelo que se envía a la planta de fundición.
El anillo fue fundido en aleación de Platino/Rutenio de 95/5 y tiempo es generalmente alrededor una semana después de que el archivo CAD es expulsado.
