Médico de coche OBD - coche + adaptador + dispositivo de (2 / 4 paso)

Paso 2: Adaptador de OBD-II (USB, Bluetooth, Wi-Fi)

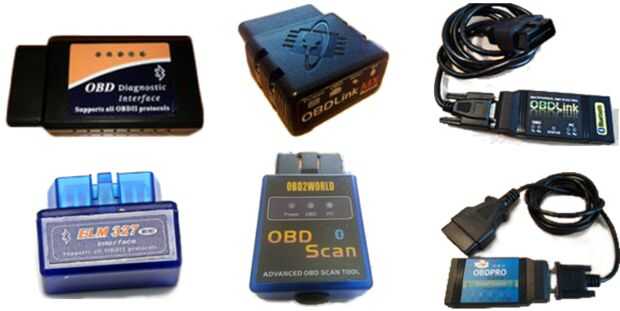

Adaptador

El siguiente elemento importante es la elección de la tarjeta, que también puede diferir en el tipo de conexión al ordenador / smart teléfono (USB, Bluetooth, Wi-Fi) como así como en el diseño de circuito y como resultado, según la interfaz de comandos. El commants de OBD-II están estandarizados, pero como OBD-II incorpora una serie de protocolos de señalización diferentes, no se obtiene uniformidad completa.

  1. En primer lugar, para la transferencia de información puede tener diferentes líneas físicas (pins), K-Line, línea de L...
  2. En segundo lugar, las frecuencias de la transmisión pueden variar significativamente: de 4,8 a 500 Kbps.
  3. En tercer lugar, las reglas de formación de la información auxiliar: cabeceras y paquetes, pueden ser diferentes.

En realidad, el adaptador le permite automáticamente o de manera programación controlar el tipo y parámetros de la conexión. Smartphone o computadora está conectada al adaptador mediante una conexión inalámbrica o de cable y recibe comandos de alto nivel. La ejecución de los comandos apropiados requiere los cambios en la configuración del adaptador, o retraducción de los comandos de OBD-II para el ordenador de a bordo de un vehículo de acuerdo con la configuración del adaptador.

La mayoría de adaptadores moderna basada en el microcontrolador ELM327 , copias piratas de la versión anterior del ELM327, o un microcontrolador STN1110 (compatible con ELM327 a nivel de comando).

Como se mencionó anteriormente, para comunicación con un ordenador o un smartphone puede ser usado inalámbrica (Bluetooth, Wi-Fi Direct) o cable (USB, RS232) tipo de conexión. En todos los casos, estamos hablando de serie conexión sobre estas interfaces. La elección de un tipo específico de interfaz depende de la capacidad de la interfaz de tu computadora o smartphone.

Vamos a hacer algunas conclusiones cortas de la información

  • Adaptadores Bluetooth son más versátiles en cuanto a los dispositivos compatibles, pero si usted necesita conectarse a los dispositivos de Apple es necesario buscar adaptadores Wi-Fi Direct.
  • Con las interfaces es mucho más claro. Ahora, creo que muchas personas pueden estar interesadas en la cuestión de la elección del microcontrolador (ELM327, ELM327 clon, STN1110), porque los precios pueden variar, a partir de 5-7 dólares a 100 dólares o más por unidad.
  • ELM327 - diseño original y producto de la compañía de electrónica de olmo (enlace: http://www.elmelectronics.com). Versión 1.3a, 1.4b y un 2.0 completamente nuevo. Costo del ELM327 original es generalmente alrededor $ 100, porque el coste de microcontrolador sí mismo es alrededor de $ 15-$ 25.
  • Clones de ELM327 - sobre todo chino microcontroladores copiar una de las primeras opciones "no protegida" ELM327. Allí puede estar marcado como con las versiones originales de los controladores 1.3a, 1.4b, y no existiendo 1.4a, 1.5, 1.5a o v2.1. El costo de estos adaptadores comenzará con aproximadamente $ 5 soluciones Bluetooth y USB y $ 15 para Wi-Fi.
  • STN1110 – la solución de la empresa de soluciones de OBD (enlace: http://www.obdsol.com). Solución independiente es compatible con el ELM327 a nivel de comandos. Tiene algunas características avanzadas, tales como por la presencia de gran capacidad (en comparación con el ELM327) cuando se trabaja con comandos de OBD-II. Es también significativamente más alta (2 - 4 veces) velocidad de lectura de datos del ELM327 versión 1.x. El costo del adaptador (conocemos sólo un MX OBDLink (referencia: http://www.scantool.net/scan-tools/smart-phone/obdlink-mx.html)) es de aproximadamente $ 150.
