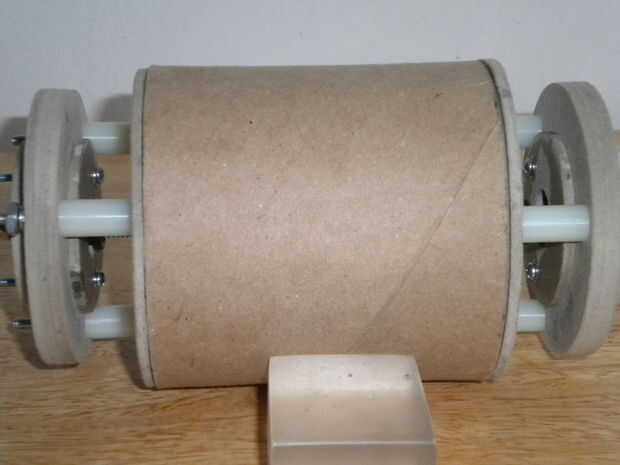

Paso 21: Frontal, lateral y tres cuartos vistas
![]()
![]()
![]()
![]()
![]()
![]()
![]()

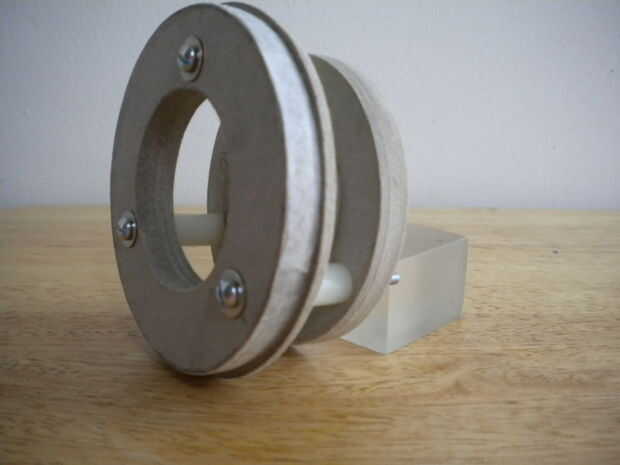

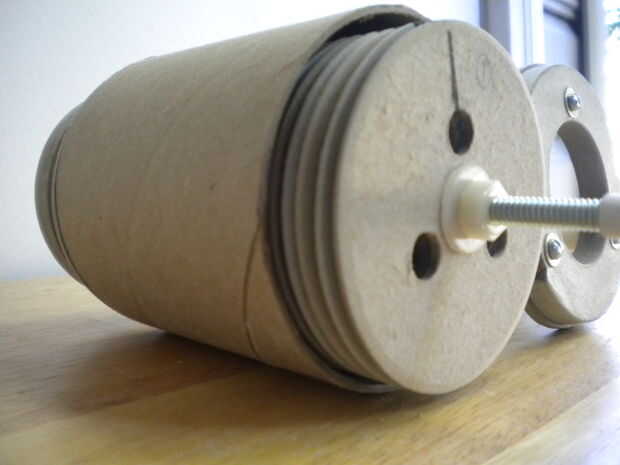

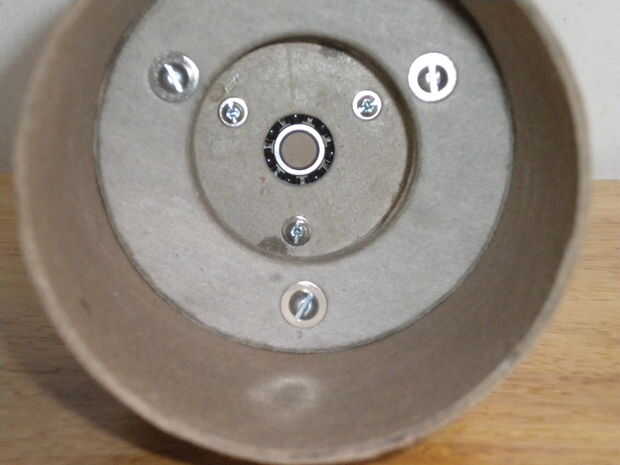

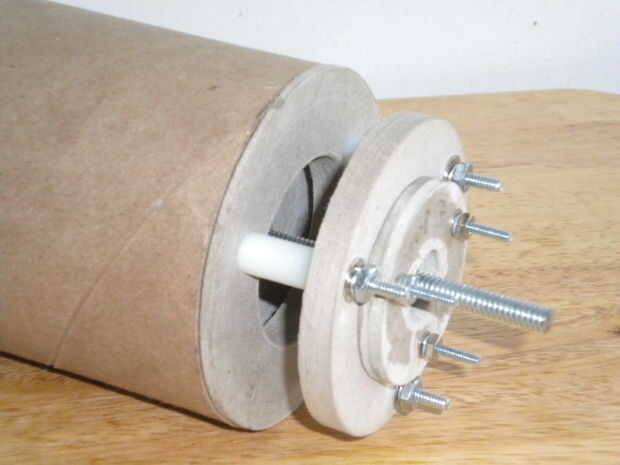

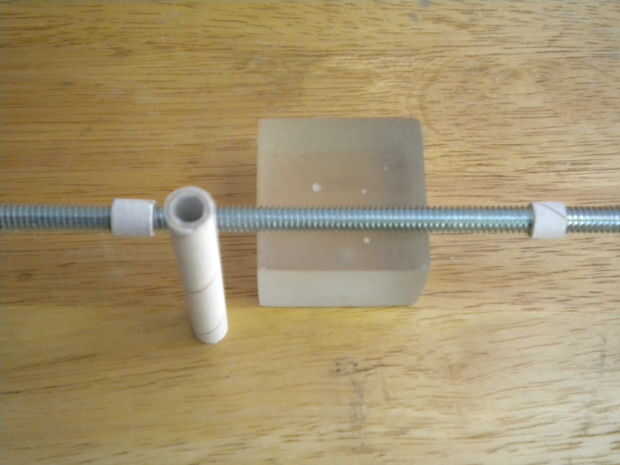

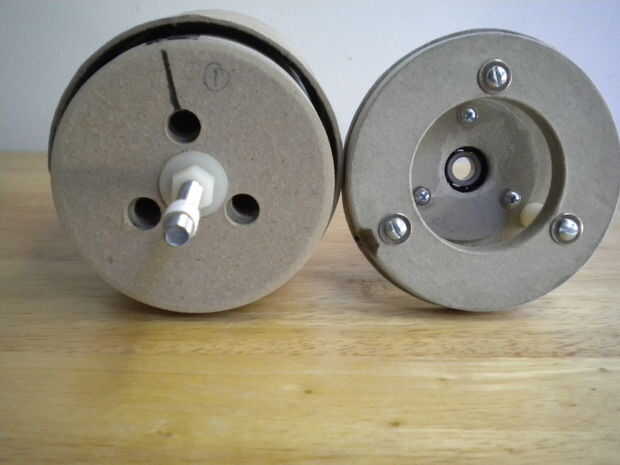

Estos diferentes ángulos foto Mostrar montaje del rotor, apoyado por las placas de extremo y retenedores de rodamientos, suspendidos en el shell. Desafortunadamente, había demasiado espacio de maniobra entre el eje del rotor y el diámetro interior de los rodamientos (rodamientos métrico, perno del eje del no!!!!). Así que utiliza un 1/4" de diámetro tubo de cartón de un rollo descartado de hilo dental y cortar una longitud de 1/4" para hacer una camisa del eje, peló una sola capa de papel para un calce en el agujero. Corte y se deslizó otra manga de 1/4 "x 1/4" a cada extremo del eje por lo que descansaron contra los cojinetes. Esta solución mantiene el eje seguro y prevenir atrás y juego entre los cojinetes. Por último, palomillas de fijación placa de retención para los espaciadores fueron intercambiadas para que tuercas facilitar la extracción de anillos de parada exterior.
Punta de construcción: Si Deslice las placas de extremo interno de la cáscara, les cubra con una fina capa de pegamento, luego enrollar firmemente alrededor de la placa interna para aumentar el diámetro de cinta de papel. Corte cinta extra al ras con tijera. Lije ligeramente con papel de lija fina en seco. Repita el procedimiento hasta que soportes del rotor estén bien ajustadas.
Girar el eje a mano. Si hay arrastre, verificar por lo menos 1/8 distancia entre exterior rotor discos y tornillos de máquina instalada en el paso 15. Cree espacio adicional si es necesario desmontar la turbina entera y quitar un par de discos y la arandela de eje.
