Paso 4: Programar las operaciones de mecanizado
Ahora que tiene su sustrato y su modelo, usted está listo para programar las operaciones de mecanizado. Un relieve con una resolución razonable tiene un recuento alto polígono, que elimina algunos paquetes de software, como CAMWorks y MasterCam, porque los archivos son demasiado grandes para manejar. Mi imagen era 629 x 800 píxeles y dio lugar a un STL con más 1 millón de polígonos. Usé Visual Mill para mi software de CAM.

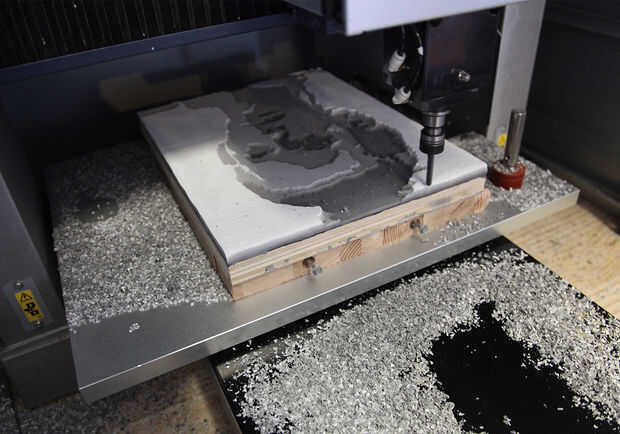

Trabajado a máquina esto como un plástico suave. Fresas para utilizar dependen de su tamaño de imagen y resolución. Mi máquina CNC es un Roland 540. Para el desbaste usé un molino de bolas ¼" a 12000 RPM, corte a 30 de minuto. Para mi imagen de 11 x 14", el molino de bola más pequeño que utilizan en general era 1/8". Sin embargo, usé una bola de 1/16" en áreas de alto detalle. Mi tiempo de mecanizado fue alrededor de 12 horas.

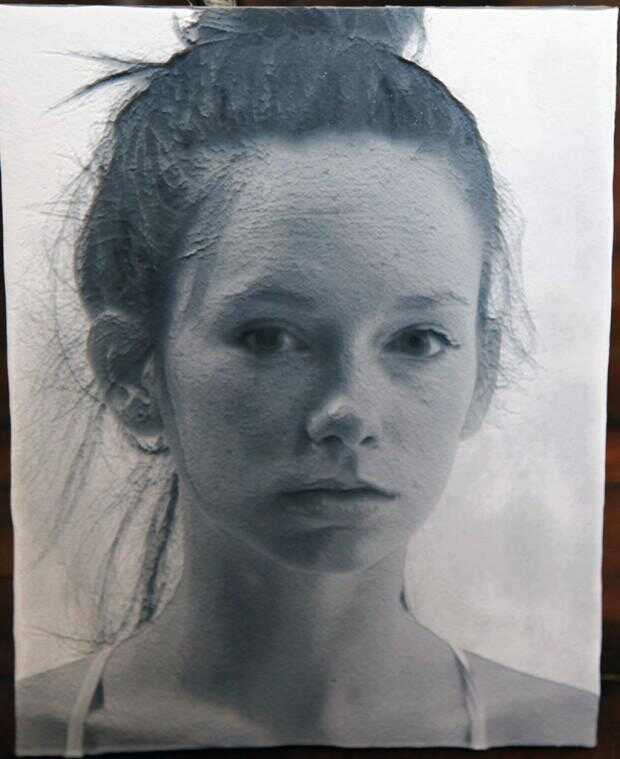

Si su software de CAM puede proporcionar una comparación del color entre la parte simulada y el modelo, esto es útil para comprobar si el modelo se mecanizarán con el nivel deseado de exactitud. Puede aplicar un mapa de color negro a gris y ver cómo la simulación parezca a la imagen de la fuente.
¡ Mucha suerte! Si intenta esto, me encantaría oír hablar de él.
