Paso 14: cableado

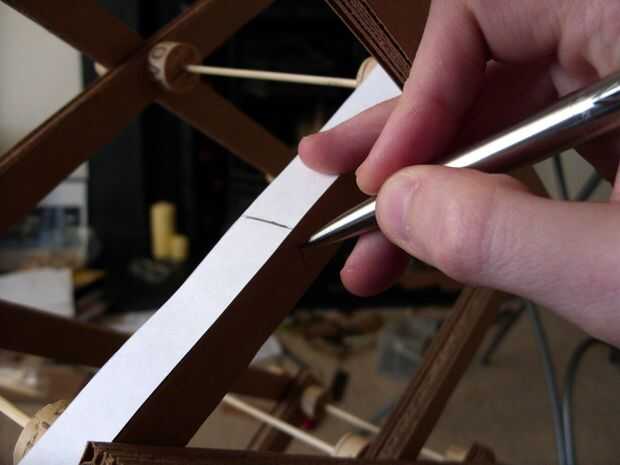

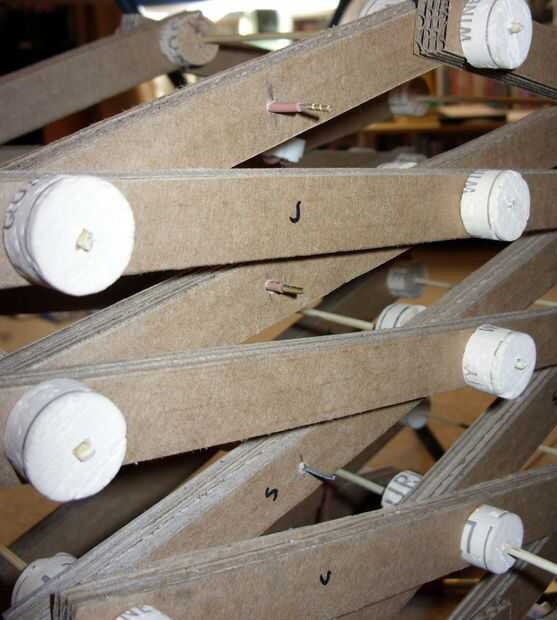

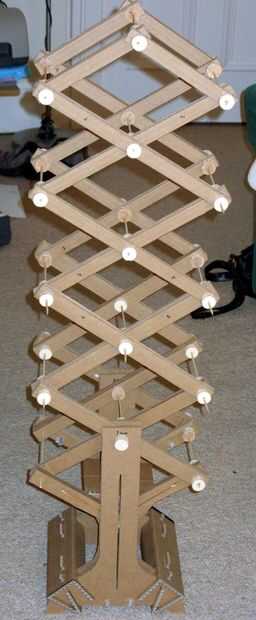

A la derecha, necesita poner unos agujeros en sus interiores puntales a los cables del portalámparas a través del hilo de rosca. Gire la lámpara para que la Tape 1 OUT vertical quede frente a usted. Marca que son puntales para recibir una perforación. Echar un vistazo a la imagen de abajo que tiene notas en las costillas para perforar. Los agujeros deben estar en el punto medio en el que la mitad de la costilla. Cortar una plantilla de papel la longitud de la costilla corta, el centro de la misma y utilice para medir donde los puntales de la marca. Hacer un agujero en el centro de cada marcado puntal, lo suficientemente grande para el cable que se arrastra de sus portalámparas para caber a través.
Añadir los portalámparas:

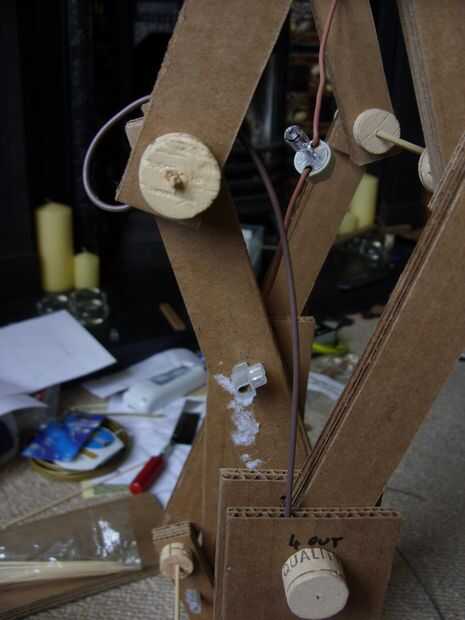

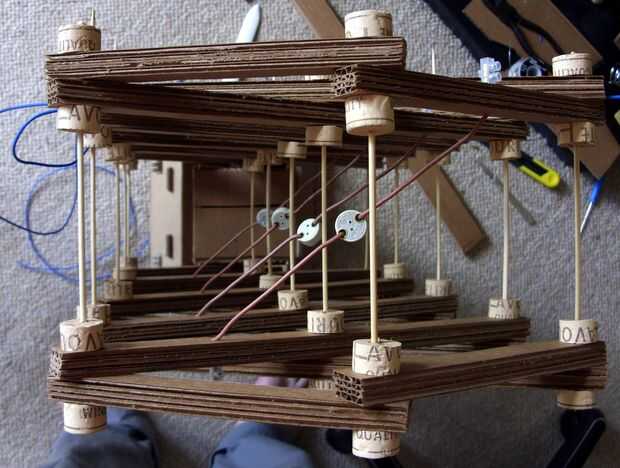

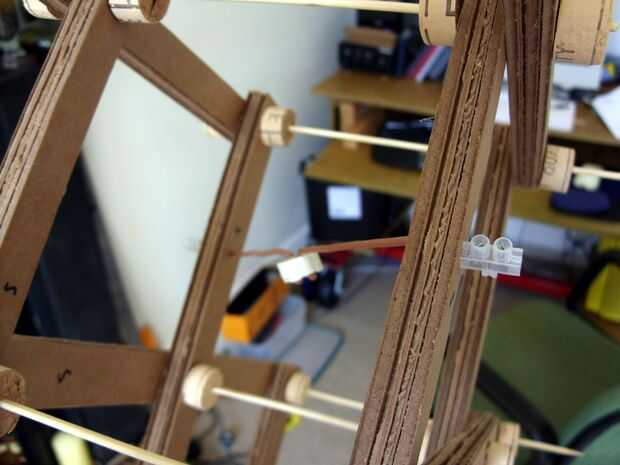

Enrosque cada plomo de sostenedor de la lámpara a través de uno de los agujeros en el montante, para que cada paralelogramo «célula» tiene un portalámparas suspendido diagonalmente en él. Recortar las puntas del sostenedor de la lámpara, el aislamiento (pic) y poner un tornillo de terminal en el exterior para mantener en su lugar (pic).
Decidí usar dos dos lámparas de 20W y 35W. Mayor de 20W de lámparas utiliza un tamaño más grande de la base, generalmente GY6.35, por eso me instaló dos GY6.35-sostenedores de la lámpara en el medianas dos células de la lámpara y el G4 en la parte superior e inferior. Algunos sostenedores de la lámpara tienen ranuras en lugar de los agujeros en ellos y pueden tomar ambos tamaños.
Los cables del hilo de rosca:
Este plan de cableado hace que la segunda lámpara superior viene en primer lugar, seguido por la lámpara superior, luego la segunda la parte inferior, luego el inferior. La razón de la segunda superior siendo la primera en lugar del superior, es que hay algo de espacio entre el bulbo de goma superior (¡ caliente!) y la mano de los operadores cuando es levantado. También es un tema que cualquier sombra en la parte superior de la lámpara cerca de la bombilla superior cuando la lámpara está abajo.
Los cables más gruesos son mejores que más fina. Las que usé aquí son alrededor de 1mm cuadrado. Las instrucciones para el transformador probablemente le dará algunas indicaciones sobre calibre mínimo - mina dice uso de 1,5 mm cuadrados para carreras de la máxima de 2m, así que estoy presionando un poco, pero ninguno de mis cables son 2m de largo, así que estoy seguro que me parece.
Tengo mis hilos de algunos cables de la lámpara y sólo quitó el aislamiento externo. Fue sólo dos núcleo, lo que significa que sólo tiene dos colores, que es un poco confuso, pero ten cuidado y estarás bien.

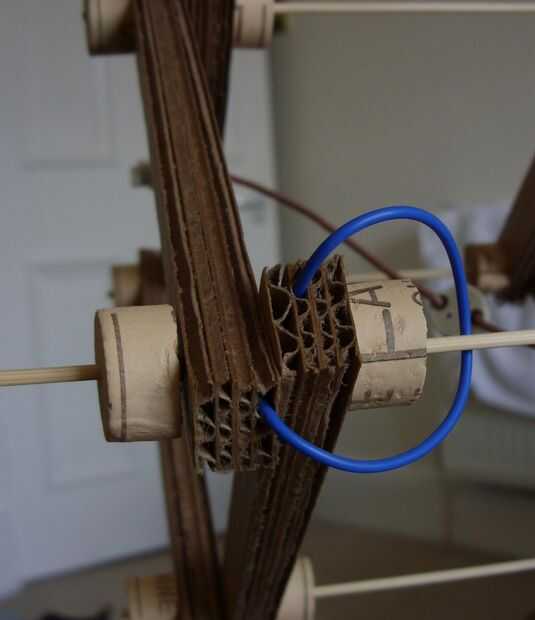

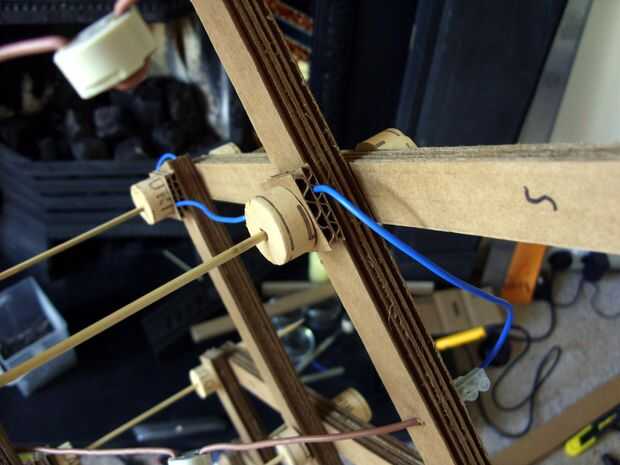

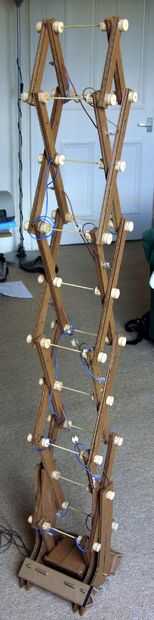

Los cables pueden ser gestionados por deslizamiento a lo largo de los tubos en las costillas acanaladas para mantenerlos aseados, pero para cualquier ruta que no recorren toda la longitud de un puntal (como por ejemplo el cambio de dirección) a menudo puede ser un pequeño segmento de enroscarse en el de los pinchos de cartón corrugado utilizado, o simplemente pegado sobre un puntal si las necesidades ser. Si usted se siente perezoso puede sólo viento les ronda los pinchos como vas, pero estará desordenado.

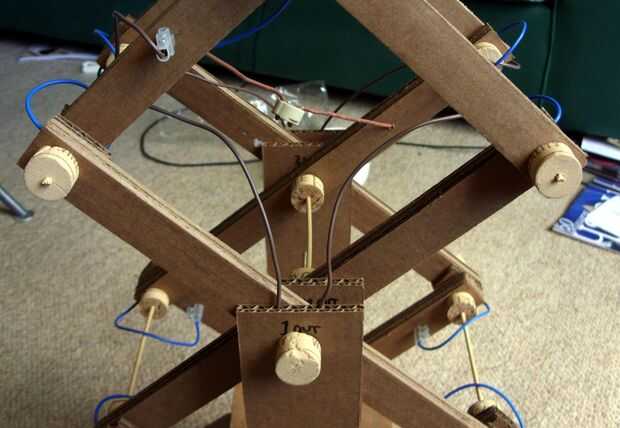

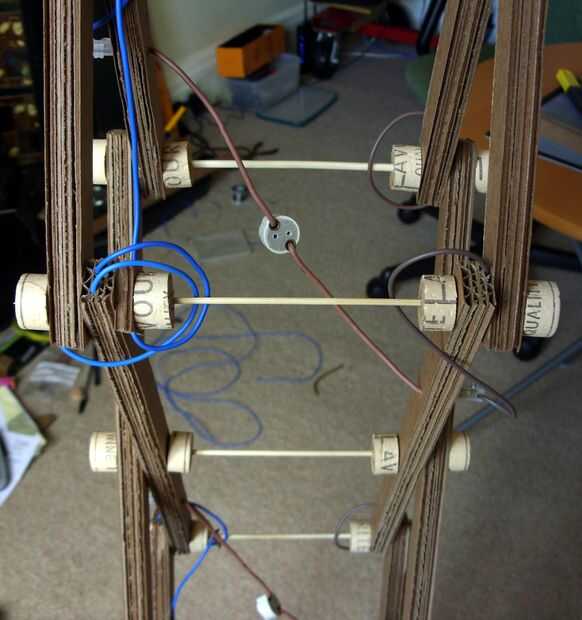

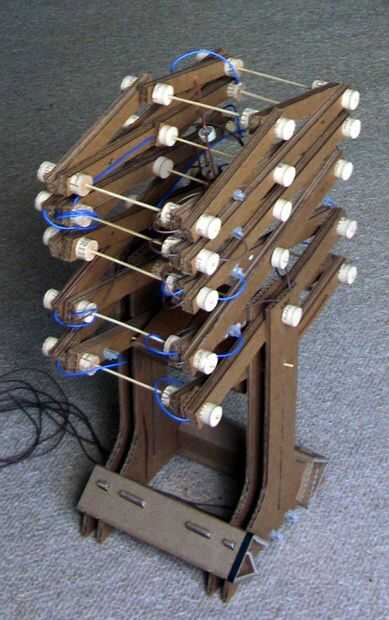

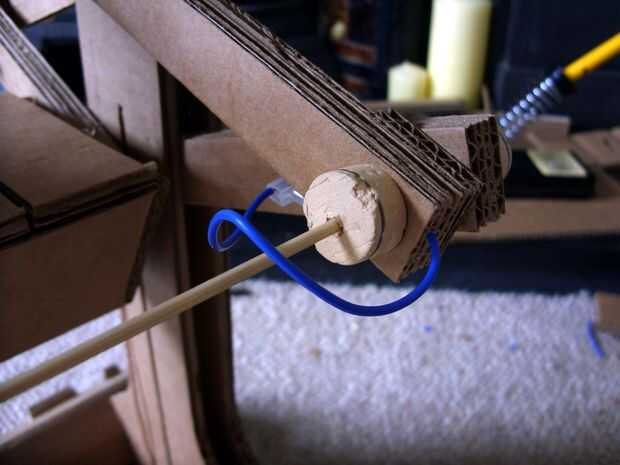

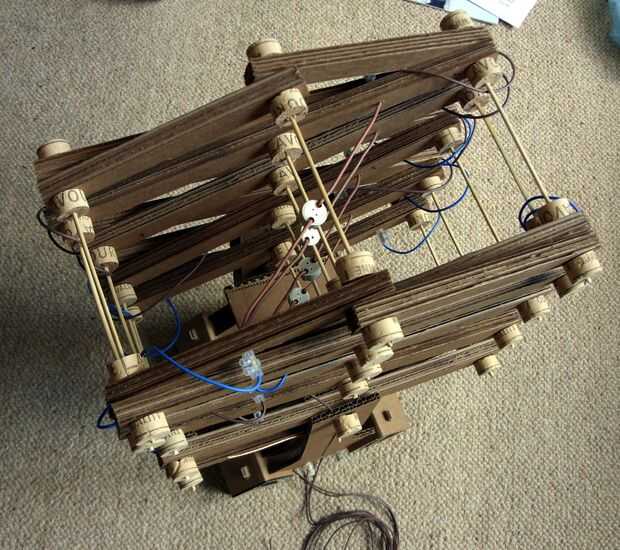

Encontré este pedacito que sea algo de un ejercicio en frustración. Crees que hay muchas maneras de conseguir el cableado incorrecto, pero yo seguí encontrando en los nuevos. Por el poder de Greyskull... Siga el diagrama para las grandes direcciones y luego mirar las fotos de cómo hice las esquinas y cosas. Creo que estos son razonablemente limpio y mantienen todos los cables bastante hacia el interior. No importa ni un ápice si no lo hacen, pero asegúrese de que dejar suficiente holgura en los cambios de dirección para que los cables no Haz tirados firmemente cuando la lámpara está extendida o aplastada.
Una vez hayas hecho esto, listo! Más o menos. Ciertamente puede guardar sus herramientas y poner en orden. Probablemente no necesita hablar de té. He abierto una lata de Kopparberg. Es peligrosamente bebible.
Toques:

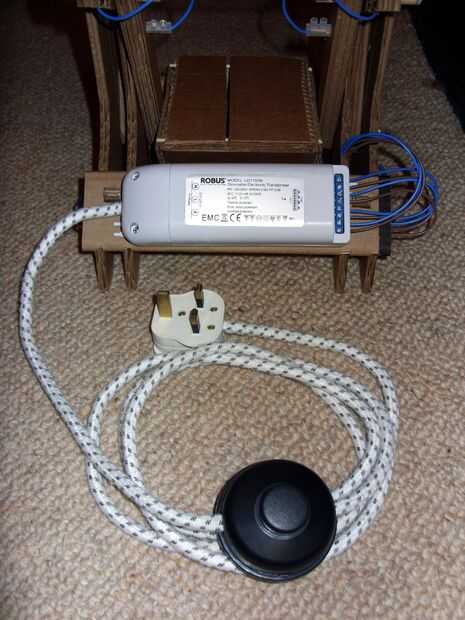

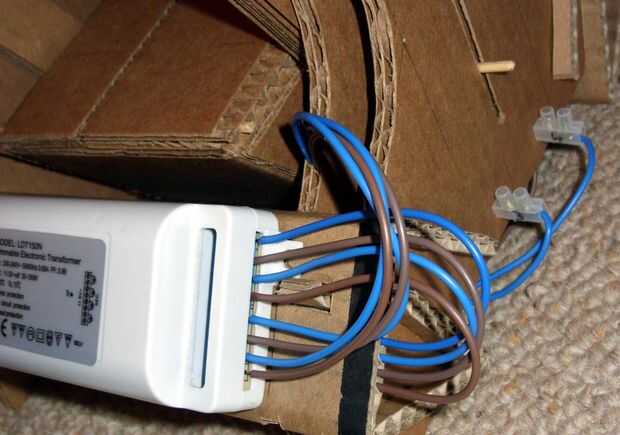

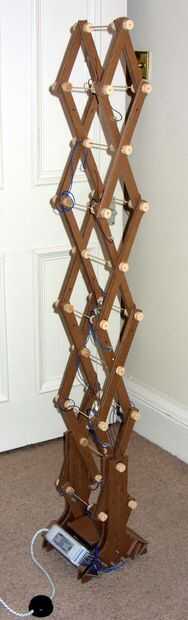

Los conectores de cuatro tornillo en el exterior en la parte inferior están en las líneas positivas salen la lámpara. También debe tener cuatro hilos sueltos que son las líneas negativas. La lámpara es lo suficientemente grande como para que usted puede sujetar el transformador que de alguna manera. Usé algunas almohadillas adhesivas. Cortar todos los cables y use los tubos en la estructura de la lámpara para mantener los cables organizados y alimentarlos en su transformador de salida terminales, prestando muy especial atención a la polaridad. Use una continuidad o medidor de ohmios para comprobar las conexiones de nuevo. Añadir el cable de red.
