Mecánica expansión lámpara de cartón - esta manera para arriba! (11 / 20 paso)

Paso 11: Agregar contacto cambia

Tools and materials:
Alambre de cobre. Planeaba sobre el uso de alambre de cobre de la tierra de diámetro 1.5mm, con aislamiento verde y amarillo quitó. Sin embargo, una vez me la pelaron, vi que era realmente diversos niveles. Metal más duro, o springier será mucho mejor porque no tender a deformir. Usé tira de cobre amarillo en otra luz, y que era casi perfecto. Estaba usando el alambre de cobre, porque es más fácil y corta. Este hacer varias vueltas por el momento, ya que no tengo nada. GRR.

La mayoría de los cables será terminada con bloques de conector de tornillo, así que necesitarás un destornillador pequeño. Y algunos de sus bloques de conector de tornillo, por supuesto. Cortar estas tiras en segmentos individuales.

Cortadores de alambre y un cuchillo para pelar.

Struts:
Tome sus cuatro puntales corto 25mm. Éstos se van en la parte inferior de la estructura de tijera.
Redondear las esquinas de un extremo de cada uno y hacer un agujero en cada uno, cerca del orificio en el extremo redondeado. No perfore hasta el puntal ya que es para mantener el extremo del cable. Ahora Haz otra perforación 110mm hasta el puntal, éste debe ir a través de todo el camino. Éstos deben ambos ser un ajuste apretado para el cable pelado.

Algunas longitudes de alambre de cobre de 150mm de largo de corte y desforre el aislamiento. Si usas cosas de diversos niveles, es muy difícil de manejar una vez que el aislamiento esté apagado, así que sería mejor apagado estañar los extremos con soldadura o poner algún tipo de prensa sujetador.

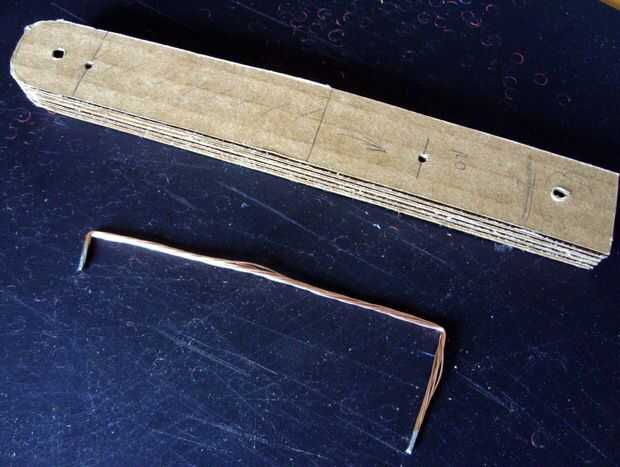

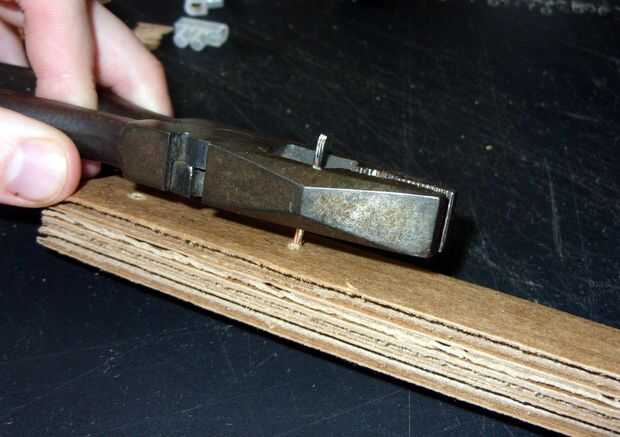

Doblar la longitud de alambre por lo que se te estiran cómodamente entre los dos agujeros. El extremo más corto debe ser no más que el espesor de la costilla, a hacer 10mm. (pic) Deslice el cable por los agujeros y asegúrese de que la punta firmemente camas, golpeándola inicio con algo duro si es necesario. Incluso podría poner una cucharada de pegamento en el agujero, si es camino inclinado.

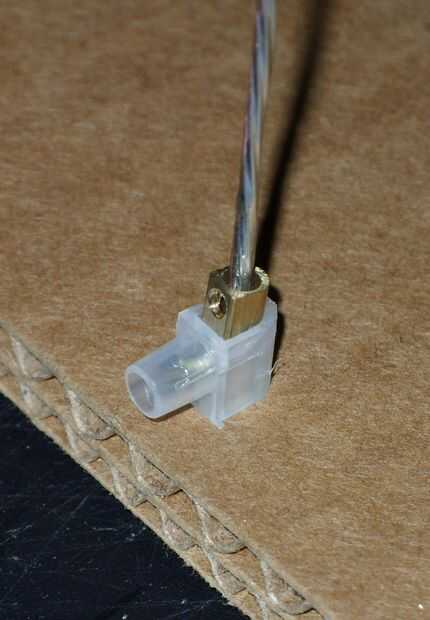

Corte el exceso de cable que se está pegando hacia fuera la parte posterior de la costilla y tornillo terminal. (pic)

Montantes:

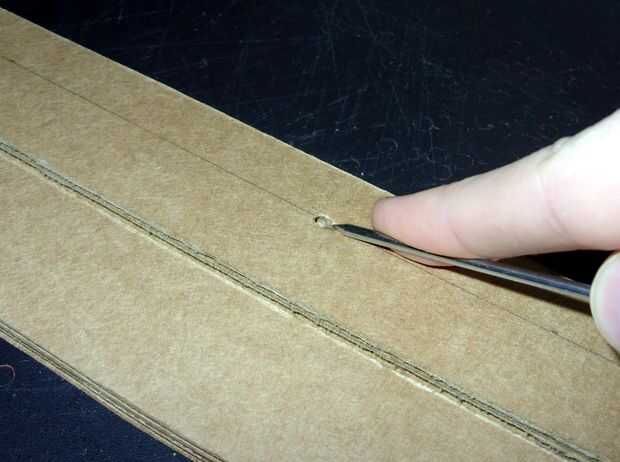

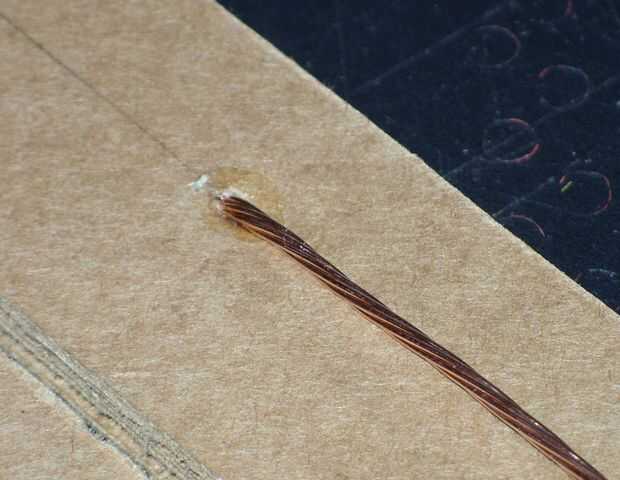

Usted debe han marcado cada una de sus columnas 1 a 4, y cada uno debería tener un par de marcas de punzón del lado de lo "IN". Como con los puntales, estos agujeros son para aceptar una longitud de cable pelado. El orificio inferior debe ser perforado a través de todo el camino, pero la superior debe ser perforada sólo a medias y en un ángulo. El objeto aquí es para doblar el alambre en un ángulo leve, para dejar que se deslice hacia arriba y en los corrugaciones del vertical. Esta manera que los puntales con el hilo de contacto deslice más fácilmente en este hilo de contacto. Tenga cuidado de no empujar a través de todo el camino sin embargo. No hay ninguna vergüenza en utilizar un poco de pegamento en este agujero. Héroes incluso hacen. Doblar un ángulo recto en el otro extremo y pase por el orificio inferior.

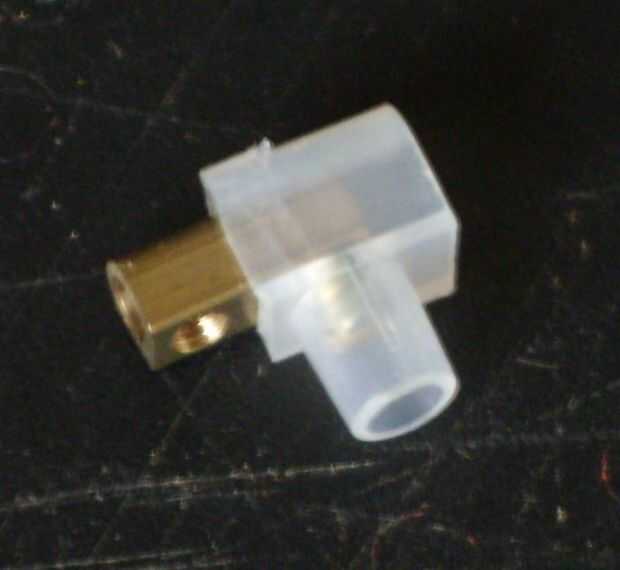

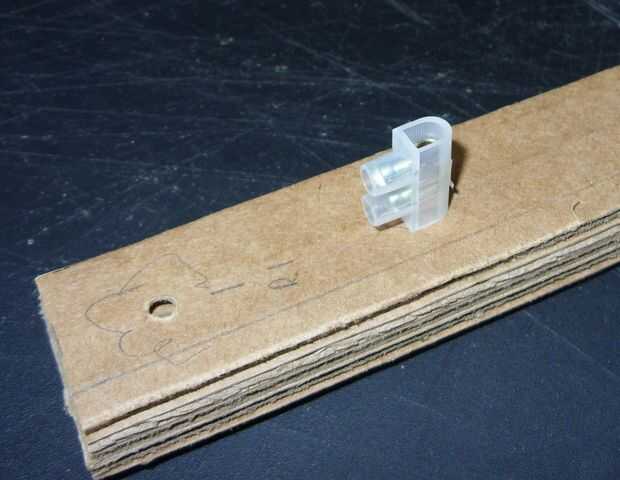

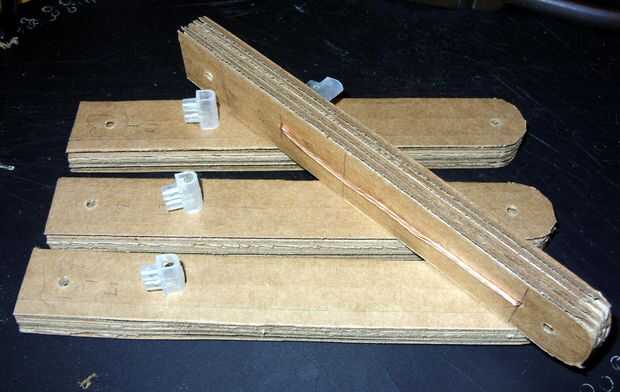

Si tus bloques de conexión de terminal de tornillo son más de 14mm (mina eran), corta la mitad del aislamiento de dos de ellos y utiliza estos para fijar el cable hacia la parte posterior del pie #2 y #3. No todavía clip cualquier exceso. Enganche los cables en el #1 y #4 aunque y puso un tornillo regular de conexión terminal, igual que en los puntales.

Eso es todo el trabajo real realizado. El resto es solo montaje e instalación.
