Paso 2: Descargar y convertir, importar piezas
Aquellos familiarizados con la gloria de Mcmaster Carr saben lo fácil que es ser perdido en su interminable gama de piezas y posibilidades. Esto es como comencé el proceso de diseño de la lámpara - en busca de inspiración. Buscando formas interesantes de usar objetos banales y buscando formas que podrían complementarla del conejo.

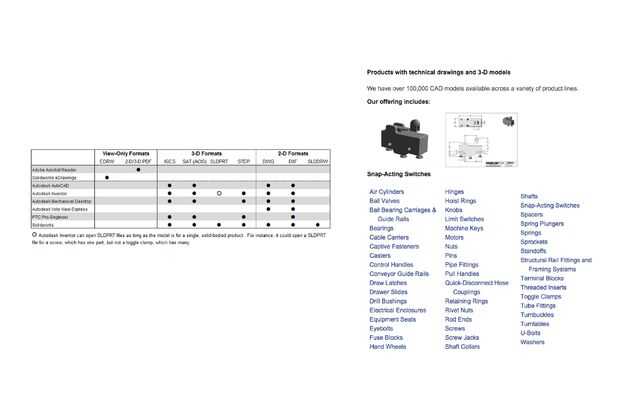

Si buscas específicamente piezas con modelos 3d, haga clic en el siguiente enlace:
http://www.McMaster.com/help/drawingsandmodels.asp
.. .y desplácese hasta «Productos con dibujos técnicos y modelos 3-d»

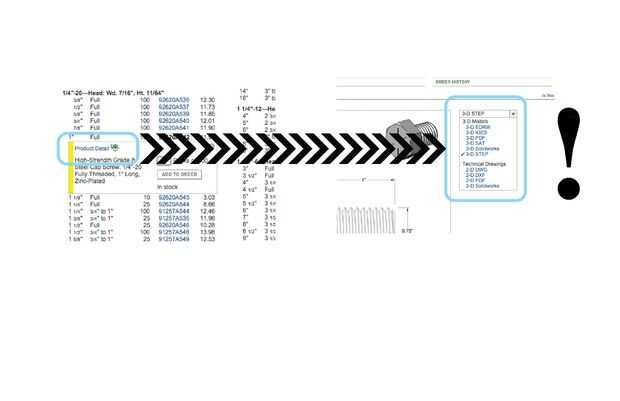

Una vez que han puesto a cero en la página de catálogo de un producto, verá un icono verde de CAD alerta a la disponibilidad del modelo 3d. El proceso de descarga del modelo es bastante simple. En la página de detalles del producto Seleccione el tipo de archivo en el menú desplegable en la parte superior derecha y haga clic en 'guardar'. He tenido los mejores resultados con. PASO los archivos.
Ahora tenemos un hipo en el proceso de...
MeshMixer puede sólo importar archivos polymesh (capas, amf, stl, obj) y Mcmaster no ofrece un formato de malla. La solución es tan simple como importar el archivo de Mcmaster en 3d modelado de programas como 3ds MAX o inventor y exportar como .stl. Todo lo que necesitas es un programa 3d que puede importar. .Stl paso y exportación. También, una búsqueda rápida de google le encuentra servicios de conversión de stl gratis 1 o 2, aunque Ive nunca los utiliza. ¿No sería genial si algún día Meshmixer podría importar/convertir formatos de archivo no polymesh?!

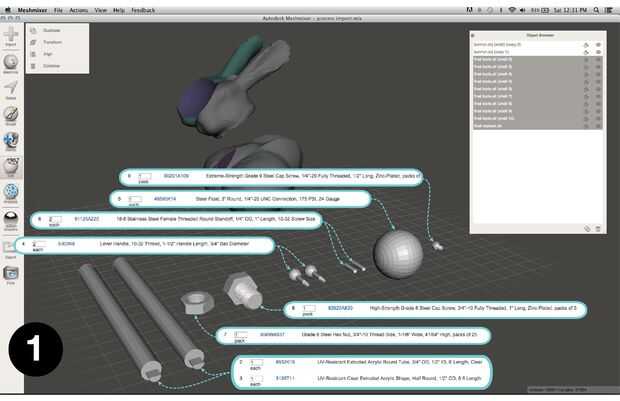

Una vez que tengas todo como un stl está listo para importar simplemente en Meshmixer como partes.
