Aquí están las instrucciones de montaje para el Kit de carga de fractura.
Instalación de Kit VSR inteligente SC
Antes de empezar, asegúrese de que la negativa de la batería principal se desconecta de la batería terminal para la seguridad. Envuélvalo en una bolsa de polietileno para evitar que accidentalmente reajustar mientras trabajas.

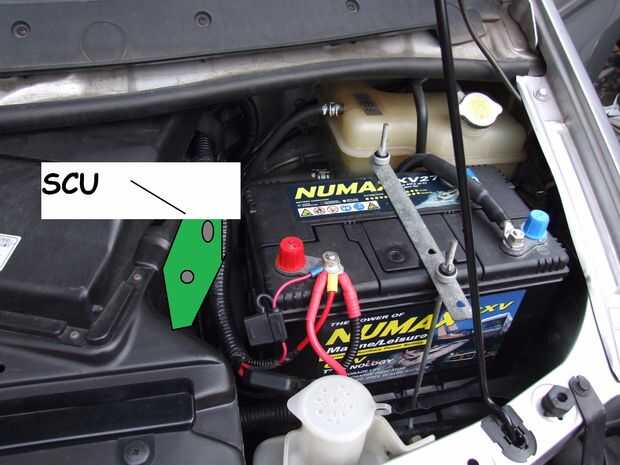

Quitar la parte delantera de la pala de aire soltando los dos clips de setas en el panel frontal de la Cruz. Coloque la SCU (Split carga unidad) en el lado de la caja de aire en el lado de los LB (batería de ocio) y fijar en su lugar con los dos tornillos suministrados. Asegúrese de que usted no falta partes móviles internas dentro de la cucharada del aire.
Usted tendrá que quitar la SCU, ahora tienes la posición correcta y los orificios de fijación mientras que conectar la unidad. Es más fácil conseguir la posición con sin cables conectados.
Ver Fig.
Si montar una bandeja de la batería, ajustar la bandeja de la batería en posición y al mismo tiempo el cable negativo a una superficie limpia (cepillo de alambre) en un perno de 6mm (cabeza de 10mm) en el ala interna n/s. Utilice el perno 6mm suministrado y buscar un hilo libre existente en el panel. La capa de grasa/vaselina después de la colocación

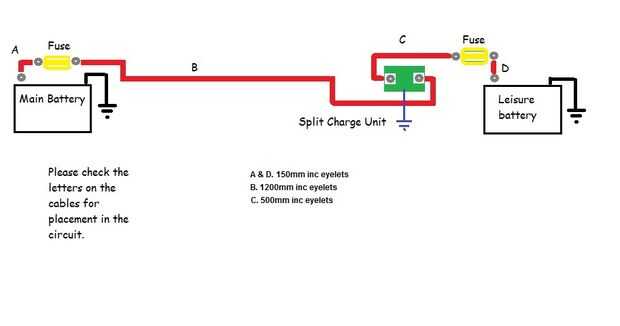

Vea la figura que es la guía del circuito a la instrucción siguiente.
Coloque un fusible de midi en uno de los portafusibles midi. Cable 'A' a un terminal del sujetador del fusible y Cable 'B' al otro terminal. Cortar hasta las tuercas (zócalo de 8mm).
Encajar el otro extremo del cable de 'B' a la SCU (principal-Red Dot-Terminal) se necesita una llave de 13mm para esto.
Colocar un extremo del cable de 'C' a la SCU. (Terminal Aux, 13mm)
Coloque el otro fusible de midi en el soporte restante y Cable de forma 'C' y ajuste serían ' utilizando el mismo método como han montado el primer sostenedor del fusible.
Ahora vuelva a colocar la SCU en el lado de la caja de aire. Ajuste el extremo del Cable había ' al ocio batería Terminal positivo, si el montaje de un telar de intercambio circuito, ahora es un buen momento para montar el cable de alimentación a la caja de fusibles pequeños
¡ Nota! No apriete demasiado los tornillos del poste al montar los cables principales a la batería. Pellizca suavemente hasta que no haya ningún movimiento de lado a lado de los cables. Utilice arandelas estrella 8mm (4 suministrado) en el perno terminal, entonces uno antes de colocar la tuerca.
Fije el alambre negro fino de la SCU a un punto limpio de tierra y capa de grasa/vaselina para proteger de la humedad. Hay algunos pernos de 10mm cabeza en la cabeza a granel que puede utilizarse (extender el cable si es necesario una buena encrespadura o método de la soldadura)
Ahora puede caber el ojal restante cable 'A' para el Terminal positivo de la batería principal.
Los portafusibles a la abrazadera de la batería en la batería principal y la abrazadera de la batería o batería Asa de transporte de la batería de ocio cintillo
Después de asegurarse de que todas las conexiones estén bien apretadas, cerrar las tapas en los portafusibles y atar el Cable principal que va de la batería principal a la SCU con el sujetacables.
Una vez que haya completado la instalación. Vuelva a colocar los terminales negativos de ambas baterías. Grasa/vaselina todos los terminales de la batería.
PRUEBA
Para probar la SCU está funcionando correctamente, compruebe el voltaje en la LB. Esto debe ser alrededor de 12v si se cobra.
Arranque el motor y usted debe poder ver el voltaje en la LB es alrededor de 13.8v, éste es nominal Tensión de carga, puede recorrer hasta 14.7v si la libra está bajo de carga, esto es normal.

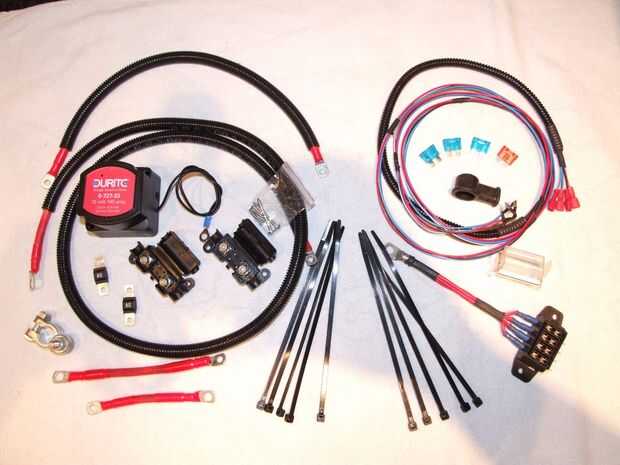

1 x unidad de carga inteligente (VSR) Split Durite
Cables de la batería 4 x 110a
fusibles 2 x 80amp midi
2 x portafusibles midi
2 x batería terminal post abrazaderas - positivas y negativas (Nota: el diámetro de la pinza positiva es mayor que el negativo, no mezclar estos)
Ataduras de cables
Por favor nota, fotografías y los dibujos no están a escala y son sólo una guía.
