Matriz de Leyden Jar para bobinas de Tesla (5 / 6 paso)

Paso 5: Vincular los frascos juntos

Ahora que han hecho un frasco, hacer un montón más. Si usted hizo el vaso tal como se describe, encontrará que usted tiene un solo tarro de Leiden con una capacidad de entre.45 a.50 nano-faradios (450 a 500 pico-faradios). He hecho casi 50 de estos y medido cada uno con medidor digital de la mano y siempre tuvo la capacidad descrita.

La tensión nominal es más una suposición. Conecto los frascos a mi máquina de Wimshurst estática y manivela hasta que la jarra espontáneamente descargas entre los electrodos. Calculo, basado en la longitud de las chispas emitidas, que el tarro es bueno para al menos 100.000 voltios DC. Para AC se debe contar con la mitad de ese valor o menos, pero 40 a 50.000 voltios AC es bastante buena.

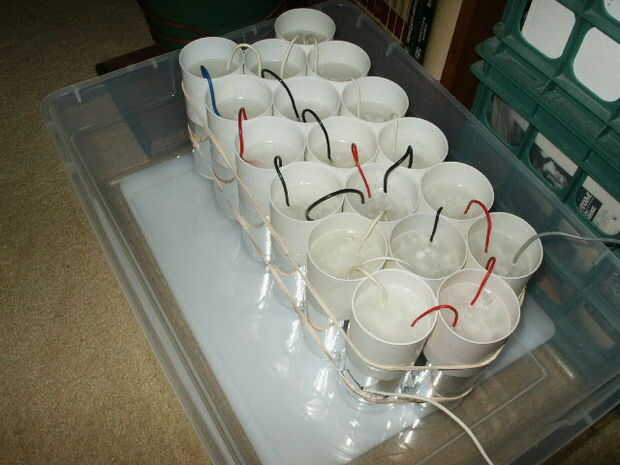

Grupo tus frascos juntos en una forma conveniente. Usted les puede Nestlé como esta

OOO
xOOO

o usted puede cuadrado de

OOO
OOO

De cualquier manera está bien. Polluelo asegura el buen contacto y resulta en una estructura física más fuerte.

Una vez que te decides por la forma, cortar una cinta de papel manojo tiras de aproximadamente cinco pulgadas de largo. Antes de retirar el papel, los pliegues en el medio con la lámina en el interior; Esto hace una V. Retire la cinta y propagación cuidado la cinta V sobre dos de los tarros de Leiden. Deben estar cercanas, pero no tienen que ser demasiado rígidamente Unidos. La cinta se rasgan a menos que se incorpora algunos dan. Hacer esto una y otra vez hasta que todos los que revestimientos exterior de los frascos están unidas por tiras de cinta. Utilice el pasador para suavizar hacia abajo las tiras de cinta. En algún momento limpiar las superficies de la hoja con un solvente ligero limpiador como Goo Gone para eliminar la masilla sobrante de la cinta. Si dejas el stickum en, atraerá el polvo y arco peligrosamente en altos voltajes.

Ahora se necesitan longitudes de calibre 16 (o mejor) de alambre trenzado. El cable tiene que llegar desde la parte superior de la lata de un refresco a la siguiente, así que una longitud de 8 pulgadas es sobre derecho. Tira de 1 pulgada de aislante de ambos extremos del cable y ventilador hacia fuera los filamentos. Tomar una pieza cuadrada de 1 pulgada de cinta de aluminio y cinta que aventado el alambre a la parte superior de la soda. Alise la cinta hacia abajo firmemente. Repita hasta que todos los recipientes están conectados por cables. Corte una segunda longitud de cable en la longitud conveniente, 10, 12 pulgadas y al final sólo un ventilador. Cinta que a uno de la jarra de Leyden remata en el extremo de su arreglo. Se trata de su salida de alto voltaje. Tomar un segundo cable de igual y al un final ventilador. Cubierta en ambos lados con un cuadrado de 2 pulgadas de cinta de aluminio (lado pegajoso hacia pegajosa). Se trata de tu entrada de alto voltaje, que damos más adelante.
