Masiva producción de LED alimentación de turbinas de viento en un taller de niños (6 / 10 paso)

Paso 6: El generador de Joule Thief (2): las conexiones eléctricas

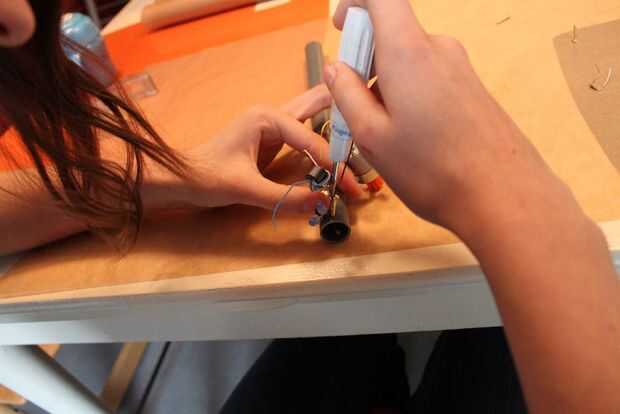

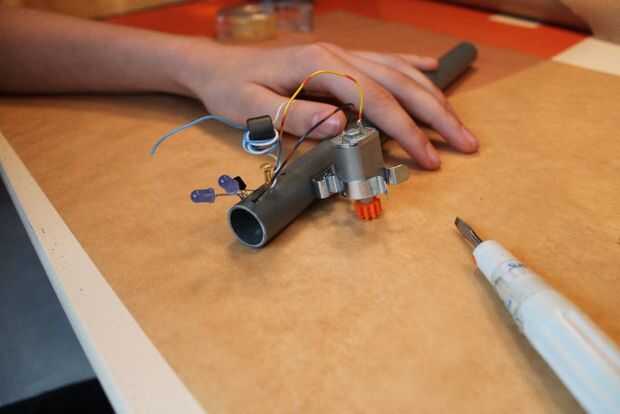

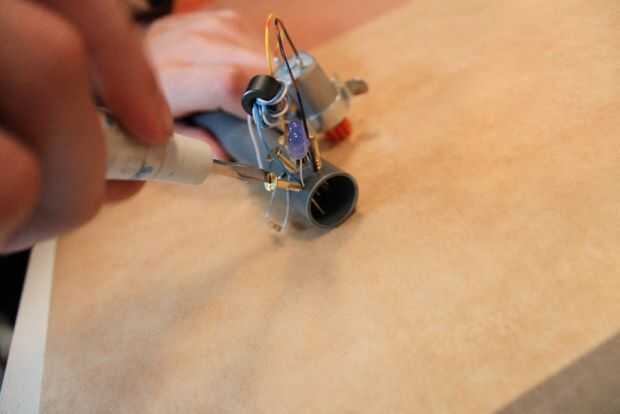

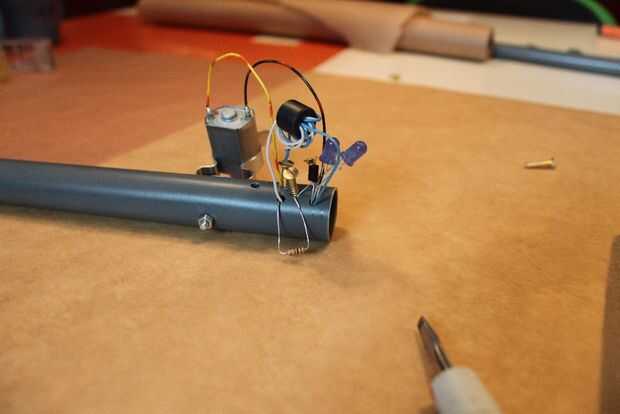

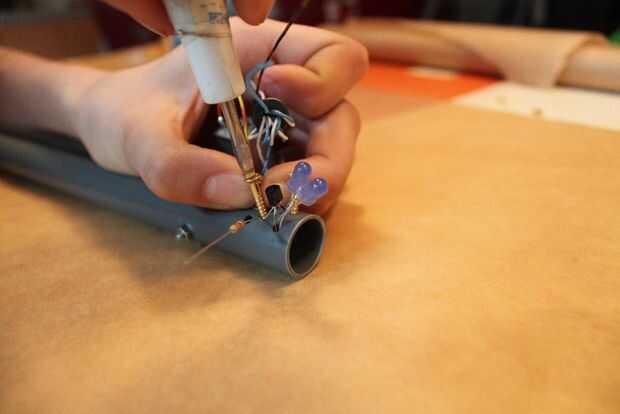

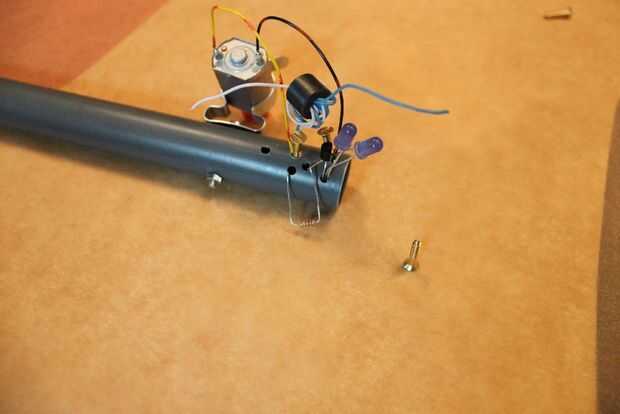

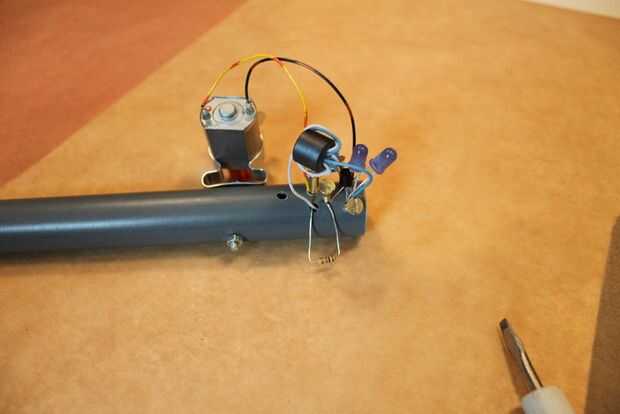

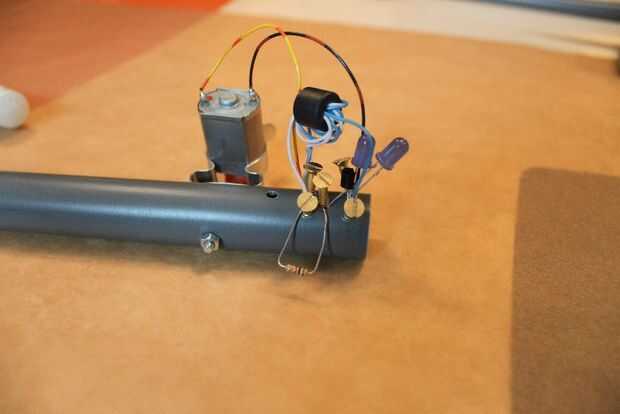

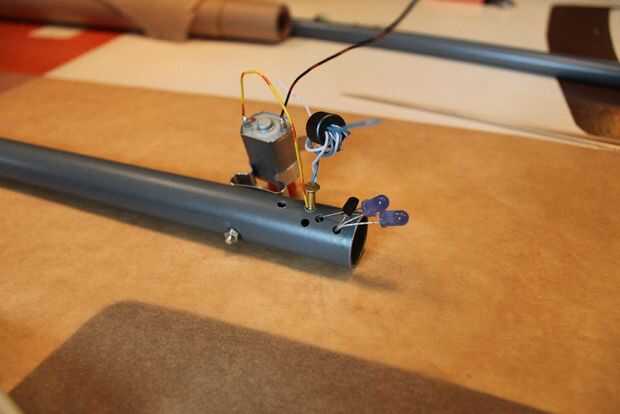

Las conexiones eléctricas se hacen insertando los extremos del cable adecuado en el patrón de cinco agujeros y fijándolas con los tornillos de latón pequeño. No sólo es una alternativa para soldar, también no necesitamos el cable de la tira. La rosca de los tornillos corta derecho a través de él, realizar la conexión.

Si no está seguro de que uno es el positivo, sólo seguir adelante y compruebe por qué sentido de rotación el LED se ilumina después de terminar todas las conexiones. Interruptor del motor conduce después paso 7 Si le pasa a ser la dirección incorrecta.

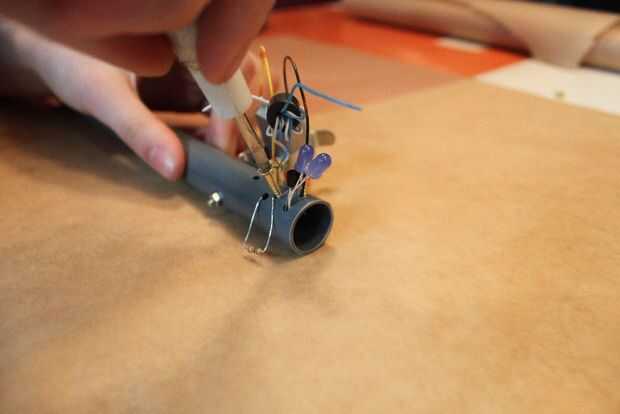

En el taller demostró que la primera inserción del tornillo era difícil cuando más de dos cables de conexión. Esto es fácil de solucionar ampliando un poco el agujero con un punzón.

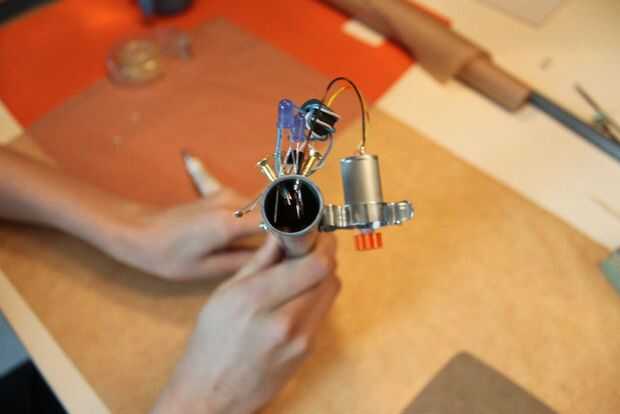

Para probar después del montaje, gire el piñón rápidamente como se muestra en el vídeo en la introducción. Puede que necesite controlar ambos sentidos de rotación para encontrar un trabajo.
