Masiva producción de LED alimentación de turbinas de viento en un taller de niños (4 / 10 paso)

Paso 4: perforación

La pieza 27 cm de tubo de PVC de diámetro de 20mm está preparada para ser la central de "apoyo" en la que se unen todas las demás partes. Esto significa en primer lugar que algunas de perforación se tiene que hacer. Todos los agujeros son de 3 mm

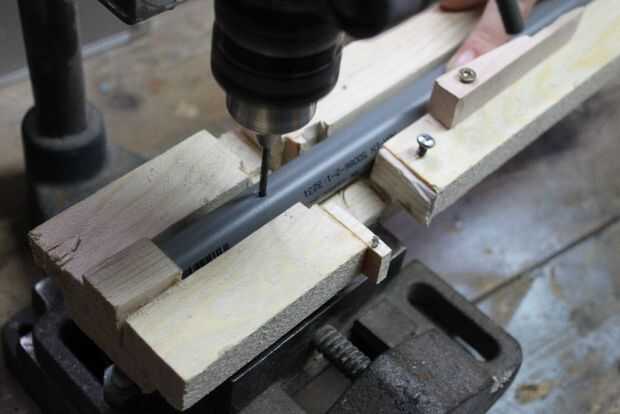

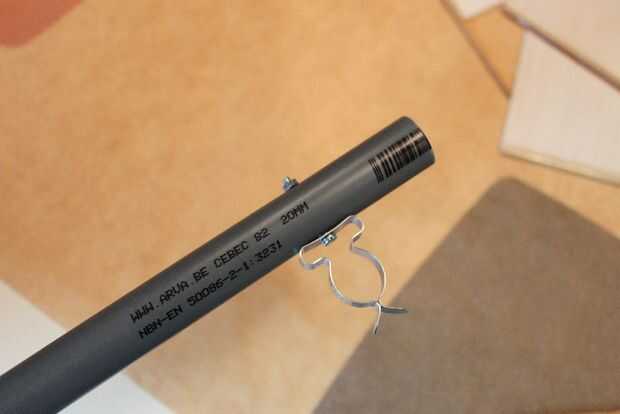

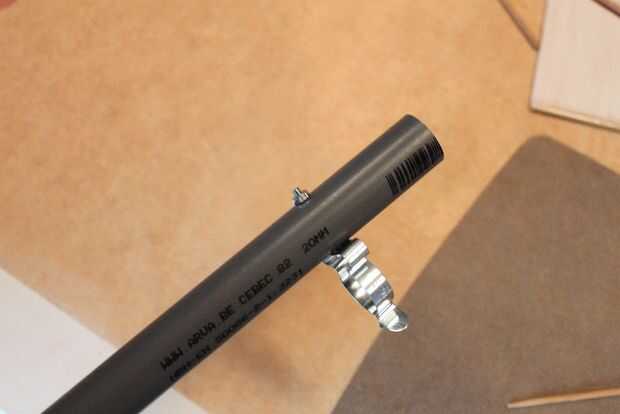

Solamente un agujero tiene que estar en una posición exacta de unos a otros, los demás agujeros no es críticos. Primero el agujero para el montaje del motor/generador se perfora aproximadamente 5 cm de y atraviesa completamente. Montaje del motor/generador se une con un tornillo y la tuerca. Hay un pequeño truco para que: primero se une el soporte con la mano, con la curva del metal después de la curva del tubo. Cuando se tuerce en su posición final el metal resorte proporciona tensión, fijación de la Asamblea en su lugar.

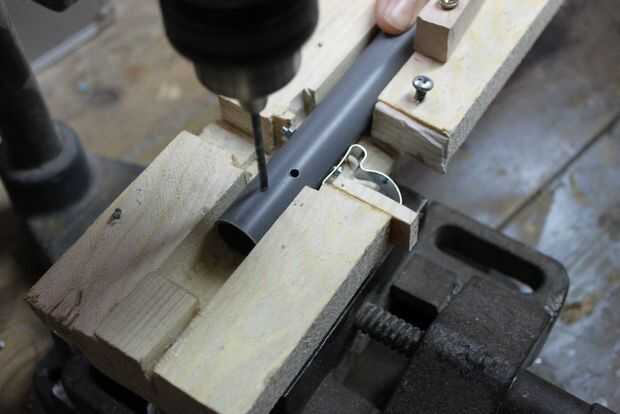

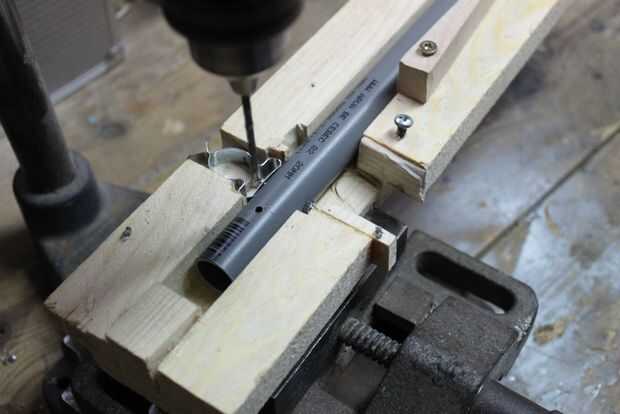

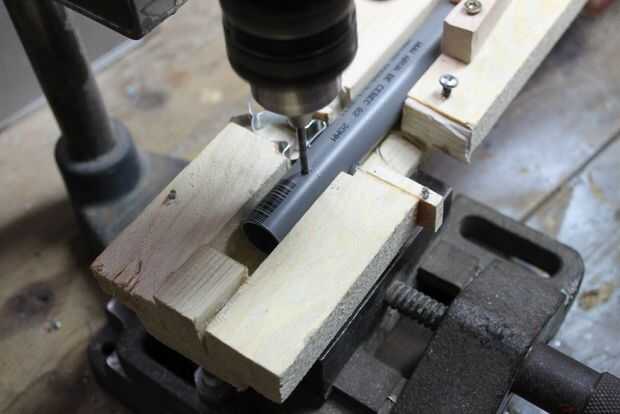

Ahora viene el orificio crítico. Necesita ser perforado perpendicular al primero y a una distancia a lo largo el tubo determinado por los engranajes y el motor/generador utilizado (18 m m con las piezas de Opitec mencionados anteriormente). Montaje del motor/generador puede ser doblado un poco para ajustar pequeños errores, pero cuidado con esta perforación será evitarlo. Por lo tanto se hizo una plantilla de montaje el montaje del motor/generador y tubo como se muestra. Este agujero atraviesa completamente también.

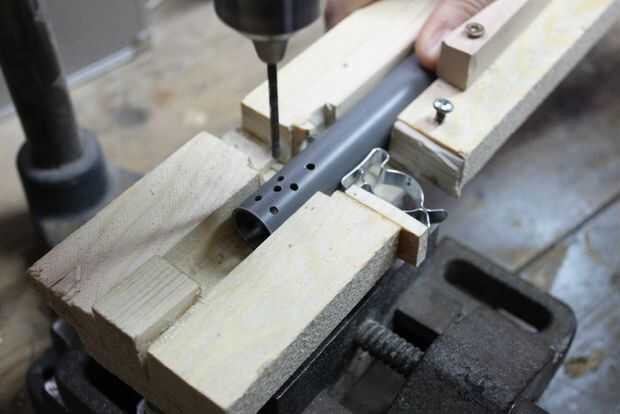

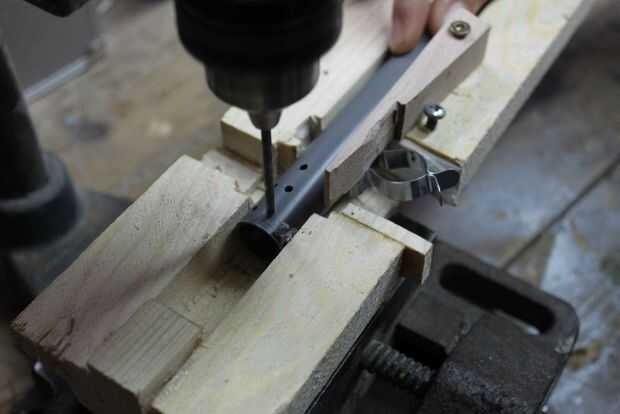

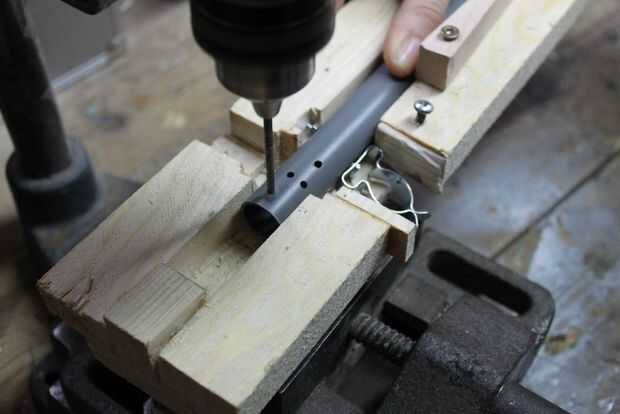

Ahora cinco agujeros son perforados en la parte superior del tubo, aproximadamente en el patrón que se muestra. Estos agujeros sólo tienen que ir una vez a través de la pared del tubo (no te preocupes si pasan completamente). Adaptado la plantilla para ayudar a estos agujeros de posicionamiento, pero era un rebasamiento.
