Más simple Arduino basado sonido / rayo / trueno gatillo

este es el disparador de sonido rayo más simple basado en Arduino.

Piezas necesarias:

1 2N3904
1 resistencia de 1K
1 zumbador piezoeléctrico como sensor de los sonidos
1 Photodiode BPW21R de gatillo de rayo
1 Arduino

Instrucciones:

Paso 1: Conecte el cable negro del piezoeléctrico al pin Gnd de Arduino
Paso 2: Conecte el cable rojo del piezoeléctrico a analógico 0 (A0) de Arduino
Paso 3: Cargar el archivo adjunto dibujo para Arduino
---en este punto, si aplauda o complemento de su dedo, ver a monitor serial---

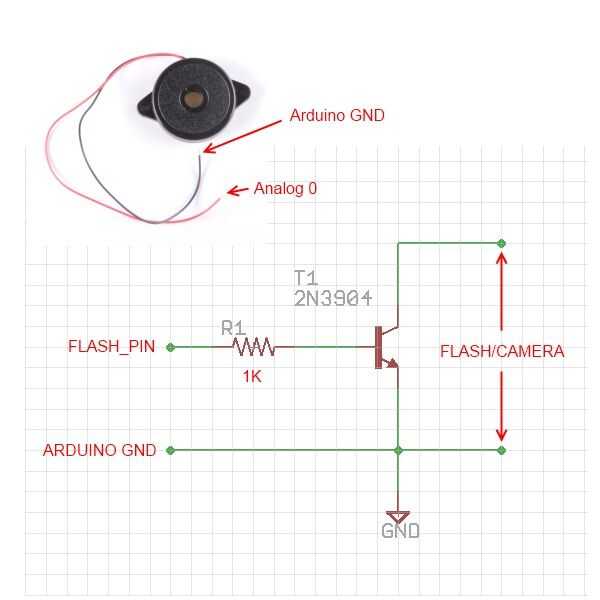

Paso 4: Gatillo de construcción del circuito como se muestra en la imagen y conectar FLASH_PIN a la definida en el dibujo
Paso 5: Conecte un flash al circuito de disparo.
Paso 6: Aplauda o chasquear los dedos y ver el flash se apaga.

Paso 7: Conectar un fotodiodo con área de detección grande, conecte el terminal positivo en A0 y el terminal negativo a Gnd
Paso 8: Conseguir una flash y ajuste de potencia de salida más baja y ver lo que pasa, puede ser utilizado como disparador de rayos

Fuente de código en github: https://github.com/mjkzz/Simplest-Sound-Lightning-Trigger.git

Etiquetas: Relámpago, Sonido, Gatillo
