Más pequeño arduino en protoboard! (1 / 5 paso)

Paso 1: Las piezas requeridas

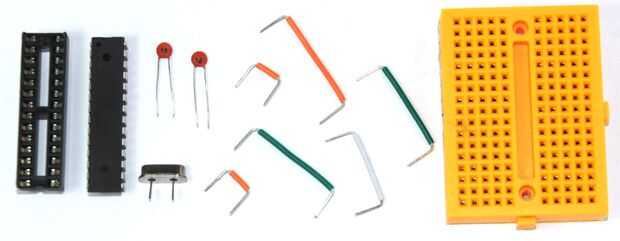

Las piezas son bastante básicas.

  1. ATmega328p-pu (creo que modelo pu tiene una mayor eficiencia de energía) (gestor de arranque cargado)
  2. 28 pin DIP IC sockets (opcional)
  3. Algunos cables de puente
  4. 2x10µF condensadores de cerámica
  5. Cristal de 16,000 MHz
  6. Protoboard (¡ duh!)

Estas piezas son fácilmente obtenibles de radioshack, adafruit etc. utilicé un sitio web llamado aliexpress.com. Envío toma tiempo, pero generalmente no paga ningún centavo para él y las piezas son mucho más baratas. por ejemplo me compré el chip atmega de 2,5 dólares.

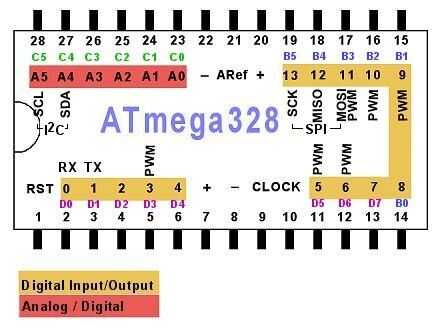

También guardar el esquema para uso futuro. Podría ser útil.
