Marquesina de LED rojo de 64 x 16 (3 / 4 paso)

Paso 3: Esquema/perno asignaciones

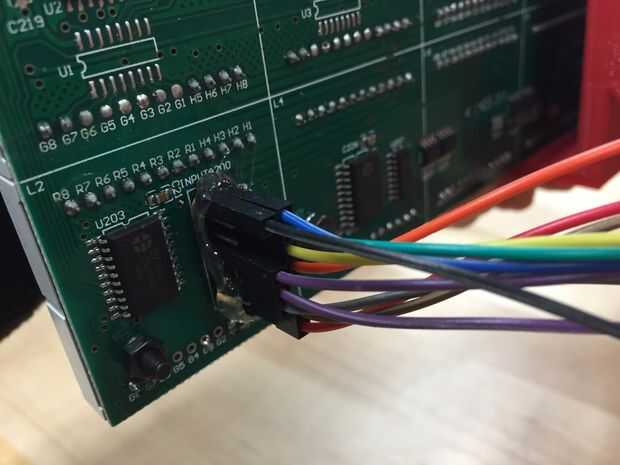

La próxima cosa que necesita hacer es alambre la carpa electrónica para Arduino. Las asignaciones de pines son las siguientes (así como incluyen en el código):

LT = 8;

SK = 12;

R1 = 10;

R2 = 11;

AT = 2;

LA = 3;

LB = 4;

LC = 5;

LD = 6;

GND = TIERRA

Nota: tenemos que jugar con esto bastante un poco para conseguir el ajuste correcto para nuestra carpa. Si usted compra un panel de LED diferentes, puede que necesite modificar las asignaciones de pines para satisfacer sus propias necesidades.
