Margarita Mp3 Player Kit (5 / 7 paso)

Paso 5: Zócalo del IC y otros

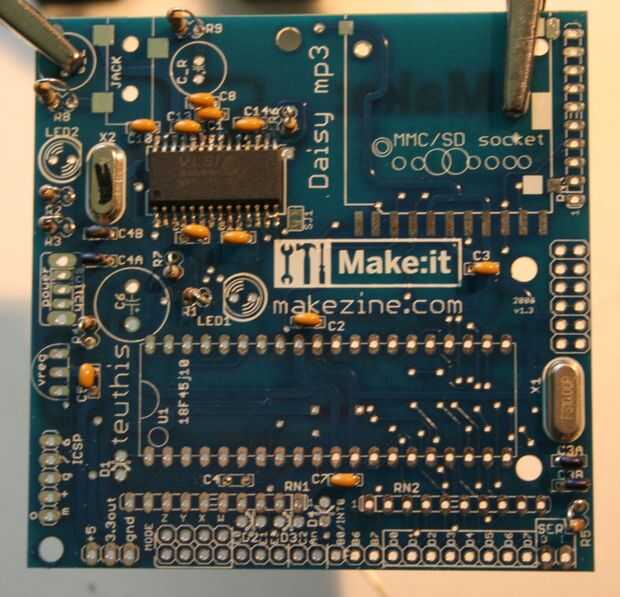

Este paso será largo, ya que es los últimos bits. Ahora ponen a la IC zócalo, cristales, regulador de voltaje, interruptor, diodos y LEDs. y el puente de (véase abajo).

Acerca de los cristales:
Hay dos, y uno tiene el marcador en él. Es el cristal de 24Mhz y el otro es el cristal de 10 Mhz.

Acerca de diodos:

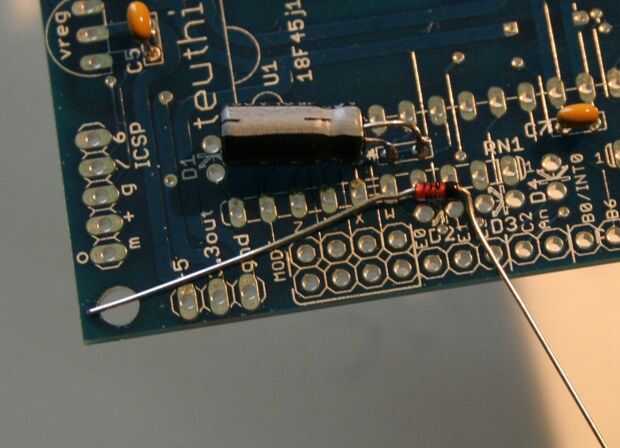

Deben ser orientados siguiendo las marcas en el PCB. Hay una línea oscura en cada uno, que es el extremo negativo. Doblar los cables por lo que cabe, pero coincidir la orientación. (Ver foto).

Acerca de LEDs:

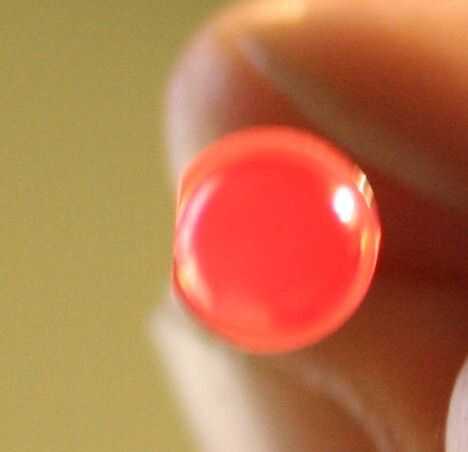

LEDs están polarizados, por lo que la orientación es importante. Por suerte la placa cuenta con guías escritos en la. LEDs no son perfectamente redondos, hay una parte recta, que es el extremo negativo. Coincide con este borde recto para el dibujo en el tablero. (Ver foto)

Puente: Usted puede haber notado un contacto SJ1 en el tablero. Necesita cortar un pequeño trozo de alambre lo suficiente para que quepa en ambos contactos de uno de los componentes. Montaje de la superficie el cable para conecta SJ1. Esto se ha manejado diferente en versiones anteriores de la Junta.
