Margarita Mp3 Player Kit (1 / 7 paso)

Paso 1: Lo que tienes y lo que usted necesita.

Con este kit estará recibiendo exactamente 10.000 piezas, que se nombran a continuación. Afortunadamente, usted no necesita comprar mucho para conseguirlo laborable. La memoria flash que utiliza Daisy es Securedigital (SD) o MMC (Multimedia card (?)).

Una de las cosas bonitas es que este kit viene con un manual, que tiene muy buenas fotos y descripciones de los componentes. Usted puede obtener un PDF de alta resolución aquí.

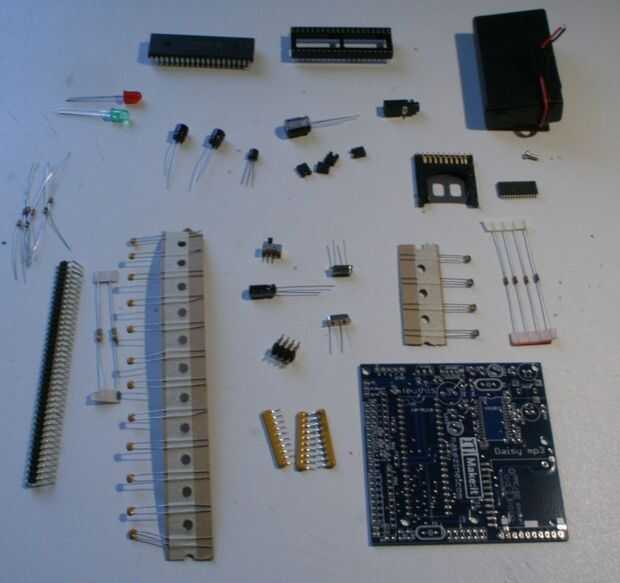

Lo que se obtiene:
Titulares de la aguja torcida - rodillo enorme
Chip decodificador de Vs1011 - ic menor
zócalo DIP de 40 pines - para la IC más grande
Zócalo de SD/MMC
1 condensador de ESP baja de 100 microF - "c6"
2 100 microF condensador - "c_l y c_r"
1 condensador de ESP baja de 10 microF - "c4"
1 PCB
1 salida de auriculares
12.1 condensadores microF - "c1, c2, c3, c5, c7, c8, c10, c11, c12, c13, c14, c15" (no C4)
4 22 pF condensadores - "c3A, c3B, C4a, c4B"
1 Deslice el interruptor
1 LED
1 PIC18F45j10 IC
3 redes del resistor de 10K - "RN1, RN2, RN3"
2 cristales marcan 24.576 (marcas de marcador) y 10.0
2 resistencias de 1K - "r1, r2" (marrón, negro, rojo, oro)
1 resistencia de 1M - "r3" (marrón, negro, verde, oro)
resistencia de ohm 2 15 - "r8, r9" (marrón, verde, negro, oro)
3 resistencia de 10K - "r4, r6, r7" (marrón, negro, naranja, oro)
1 resistencias de 22K - "r5" (rojo, rojo, naranja, oro)
1 set de pines recto
1 regulador de 3.3 voltios
4 diodos - "D1-D4"
"

Qué piezas necesitas:
3 pilas AAA
cualquier capacidad SD o MMC de memoria flash
Una computadora con un lector de SD de algún tipo
Teléfonos de cabeza

Qué herramientas necesita:
De la soldadura
Soldadura de hierro
Cortadores de alambre
Vicepresidente de la mesa
Alicates (opcional, pero muy útiles)
