Paso 3: Paso 3: construcción de la forma básica de la estructura de la placa
Con la herramienta Selección, arrastre el nuevo rectángulo y muelle las guías que se originan a partir de la 1/2 pulgada x 1/2-pulgada punto (arriba a la izquierda esquina la mayoría de las guías). Si la forma no es ajustar a la guía, asegúrese de que tener las guías inteligentes el menú Ver.

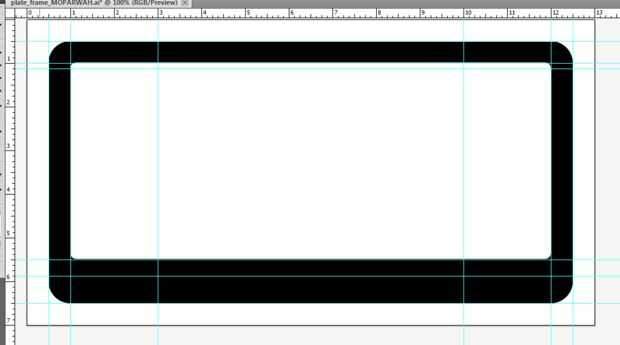

Construir otro rectángulo redondeado, esta vez con anchura de 11 pulgadas, altura de 4-1/2 pulgadas y un radio de 1/8 de pulgada. Arrastre este muelle con las guías de 1 pulgada x 1 pulgada. Con este rectángulo seleccionado, haga clic en objeto > organizar > traer al frente. A continuación, seleccione objeto > trazado > dividir objetos debajo. Seleccione una vez más este rectángulo interior y elimínelo. Usted debe dejar con una forma de marco con una media que falta.
Ahora que ya tenemos la forma del marco básico, vamos a añadir las zapatas tornillo superior. Crear dos rectángulos más redondas, esta vez con un ancho de 1 pulgada, 3/4 de pulgada de altura y un radio de 1/8 de pulgada. Anclar el centro de uno de estos en la intersección de la guía en pulgadas de 3 x 1-1/8-pulgadas. De anclaje uno en las pulgadas 10 x 1-1/8-pulgadas de intersección.

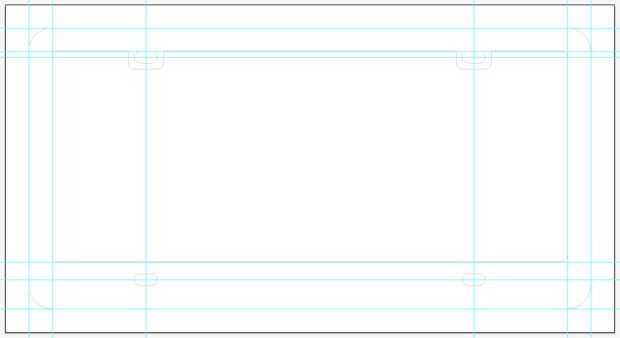

Haga clic y arrastre un recuadro alrededor de todas las tres formas (el marco y las dos asas). Si usted termina selección de guías, así, usted no vuelva a bloqueado les como se indica en el paso 2.
En la paleta Buscatrazos, haga clic en y haga clic en unir. Esto combinará todas las formas en un camino.
Por último, crear cuatro rectángulos más redondeado. Hacen alto 1/4 de pulgada por 1/2-pulgada de ancho, otra vez con un radio de 1/8 de pulgada. Los centros de los rectángulos en los siguientes cruces de guía de anclaje: 3 x 1-1/8; 3 x 5-7/8; 10 x 1-1/8 y 10 x 5-7/8. Ya que estos rectángulos serán nuestros orificios alargados, que es evidente donde van si las coordenadas son confusas.

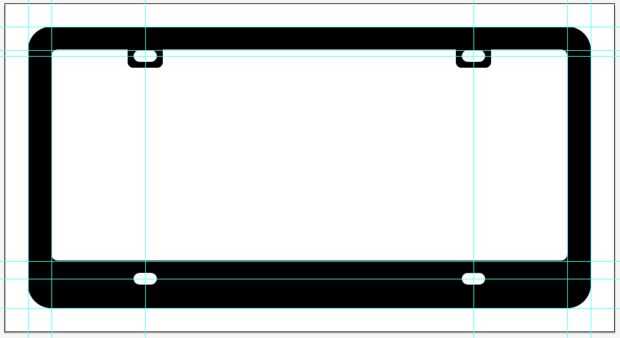

Con la herramienta de selección activa, seleccionar el marco, haga clic en objeto > organizar > Enviar a espalda. Seleccione el orificio del tornillo alargado redondeado rectángulos, haga clic en objeto > trazado > dividir objetos debajo. Seleccione otra vez ese rectángulo redondeado y elimínelo. Repita para los tres agujeros restantes y debe tener la forma de su estructura completa.
Ya que estos se cortarán las líneas, seleccione el fotograma completo, claro cualquier relleno y cambiar el trazo rojo RGB y un ancho de 0,25 puntos.

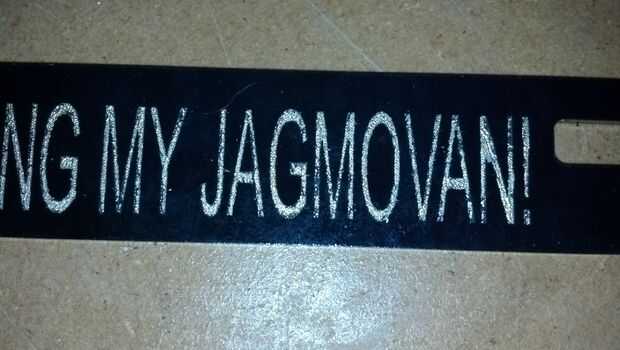

Añadir cualquier texto que desea y colocarlo donde usted lo desee. Ya que va ser grabado el texto, utilice RGB negro para el relleno. Tenga cuidado con el texto que es demasiado estrecha ya que la pintura podría no adherirse bien.
