Paso 2: Resistencias y puentes

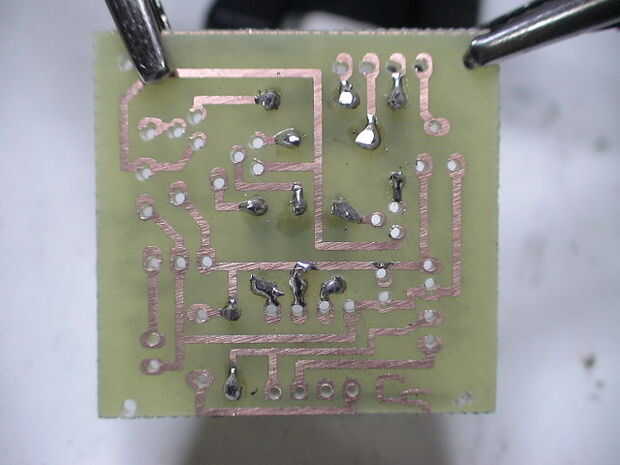

Colocar todas las resistencias de primera, no tienen ninguna polaridad por lo que pueden ir de cualquier manera. Guarde sus recortes de plomo para más adelante. Colocando las resistencias en y grabar temporalmente con cinta aislante ayudan.
(figura de abajo)
R1 - 5,1 ohm 1w
R2 - 16 ohmios 1w
R3 - 16 ohmios 1w
R4 - 500 ohmios 1/4w
R5 - 500 ohmios 1/4w
R6 - 500 ohmios 1/4w
R7 - 10kohm 1/4w
Luego coloque los puentes:
Utilizando algunos cable trenzado sólido de calibre al menos 24, o algunos de los hilos de resistencias de 1 vatio que fueron acortados.
Tener una nariz de aguja alicates, dobla el alambre en forma de foto abajo.
Si están construyendo el Kit, para ello:
Si un común anode(common positive) LED es usada (3 estrellas vatios) (líneas rojas en la figura)
J1 es saltó a NEG1
J2 es saltó a POS2
Si un común cathode(common negative) que LED es utilizado (líneas azules en la figura)
J1 es saltó a POS1
J2 es saltó a NEG2
Nota: Si voltaje de entrada es mayor que 5 voltios goto paso 7 para obtener detalles del puente.
Todos los tipos de conexión de estos:
Se salta a1 a A2
B1 es saltó a B2
Coloque el condensador C1. Su no-polarizado por lo que el condensador puede ir de cualquier manera, a pesar de que el lado superior de la muestra polaridad.
