Paso 1: preparar
Borrar un área de trabajo, preferentemente con buena luz.
Diseño de las piezas y asegurarse de que están todos allí.
Partes:

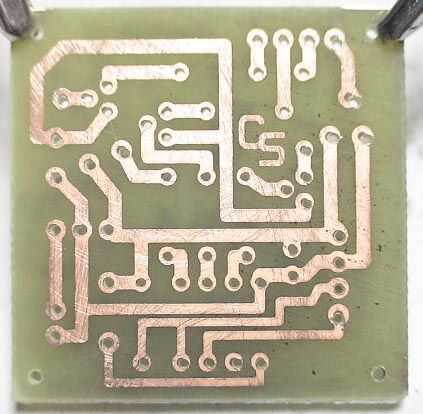

-PCB - comprar un PCB con envío gratis
-12F675 programado con el firmware o Comprar un programa
-zócalo DIP de pin 8
-3 x resistencia de 500 ohm 1/4 watt
-1 x resistencia de 1/4 watt de ohmio de 10 k
-3 x NPN transistores, elegí MPSW45ARLRAG
-2 pines de bloqueo de encabezado
-2 cajas de pin
-10 prensa (compra los kits vienen con 12, por si acaso)
-3 Watt RGB LED
-10 k potenciómetro, con botón momentáneo de
-Un regular pote 1-10k ohm y un botón de pulsación momentánea puede ser sustituida.
-2 x 4 Pin bloqueo de encabezado
-2 x 4 vivienda de Pin
-Disipador de calor del LED
-2 tornillos
-resistencias de limitación actuales para LEDs
-Para una Star RGB LED de 3 vatios
-1 x 5.1 ohm 1 watt, para el verde
-2 x 16 ohmios 1Watt para azul y rojo
* Nota: estos necesitan ser pequeñas resistencias, 8 mm de longitud. Sólo he encontrado PR010001 que encajan.
Aunque los más grandes caben, sólo no bastante.
-capacitor de disco de 0.1uF
-if 7805 el voltaje y el LED Voltaje es de más de 7 voltios.
-Alambre, unos 20" de par trenzado (2 cables)
Una fuente de alimentación de al menos 5 voltios, por lo menos 700ma (1 amperio es mejor) es necesario.
Herramientas necesarias:
-Soldador
-Pelacables
-Aguja de nariz Pliars
Opcional:
-Pegamento
-Cinta de aislar
-Voltímetro
-El tubo del encogimiento
