Máquina rutinaria mañana (5 / 9 paso)

Paso 5: Montaje de cepillo de dientes

Cepillo de dientes

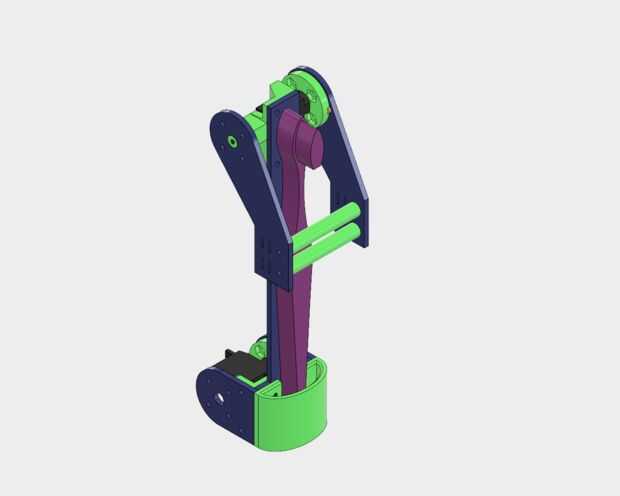

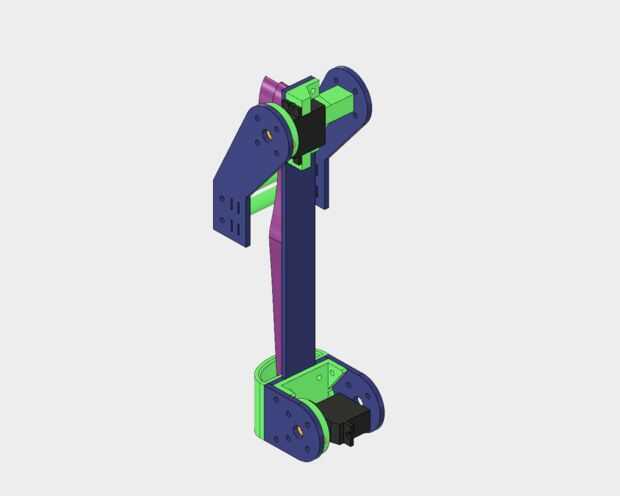

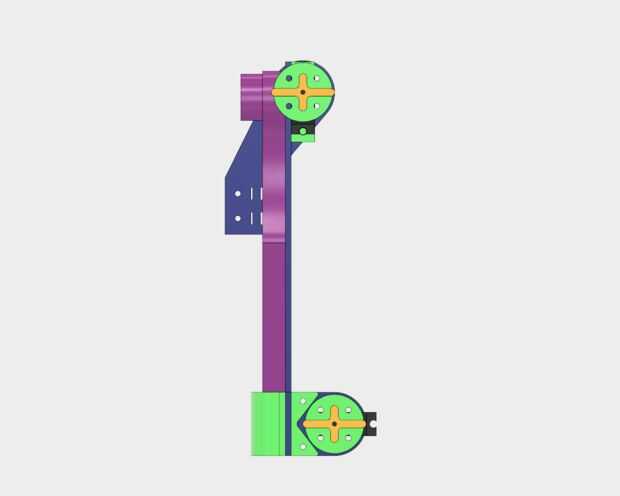

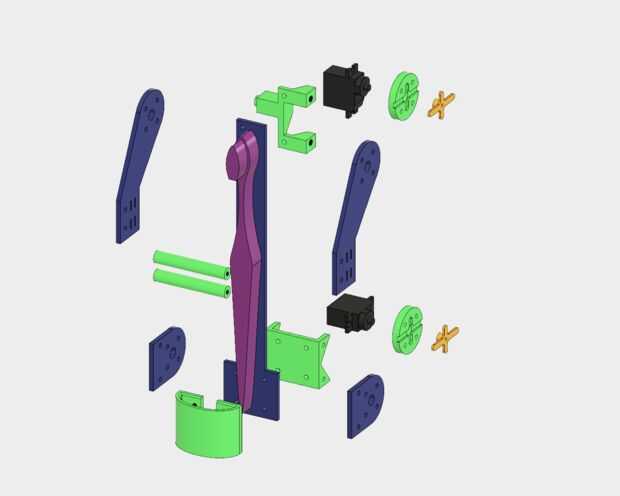

La máquina entera se hace para acomodar el cepillo de dientes que es la parte principal y más compleja del sistema. El titular tiene dos articulaciones servo actuada para accionar sus subconjuntos: la cabeza y la base. Piezas cortadas por láser son color azul oscuro mientras que las piezas impresas en 3D verde neón.

Cabeza

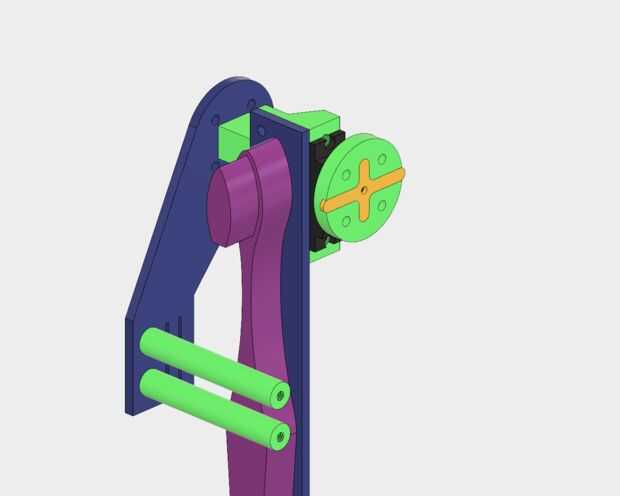

El ensamblaje del cabezal asegura el cepillo de dientes por una caída. El diseño está inspirado en las clases de barras de menú desplegable que encontrará en un asiento de montaña rusa. Un solo micro servo acciona los brazos que se llevan a cabo por dos distanciadores. El servo se conecta a la placa de corte por láser principal mediante un adaptador 3D y se sujeta con dos tornillos 4-40. El bar cuenta con cuatro ranuras que es tejido elástico negro, proporcionando un medio firme, pero flexible para asegurar el cepillo de dientes.

Base

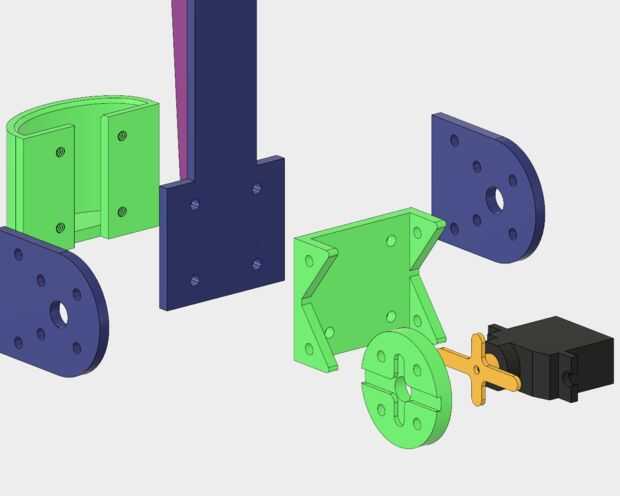

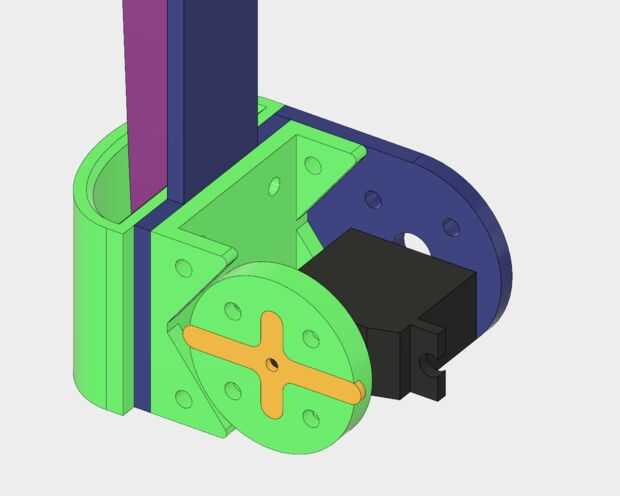

Las bases consiste en una pequeña taza impresa en 3D para mantener el cepillo caiga. Otro adaptador actúa como un corchete angular de cierre para la fijación de las juntas de corte por láser que son accionadas por servo micro de la base. El servo puede mantener posición y gire hacia abajo después de que el cepillo de dientes se ha cargado en la Asamblea. Las placas se sujetan con ocho tornillos 4-40-cuatro en la parte posterior de la placa principal y dos para asegurar cada una de las placas laterales atadas servo.
