Paso 9: cableado

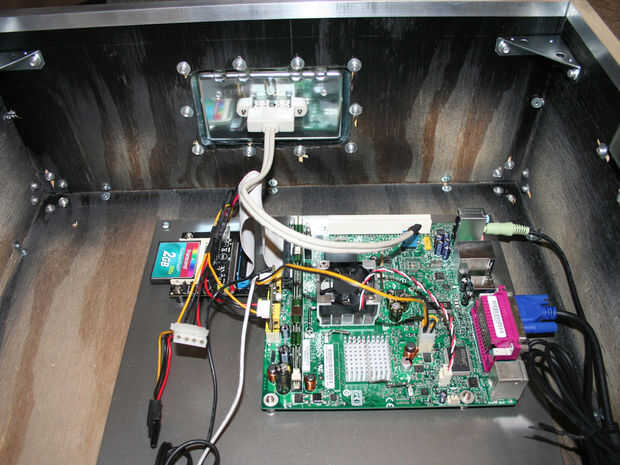

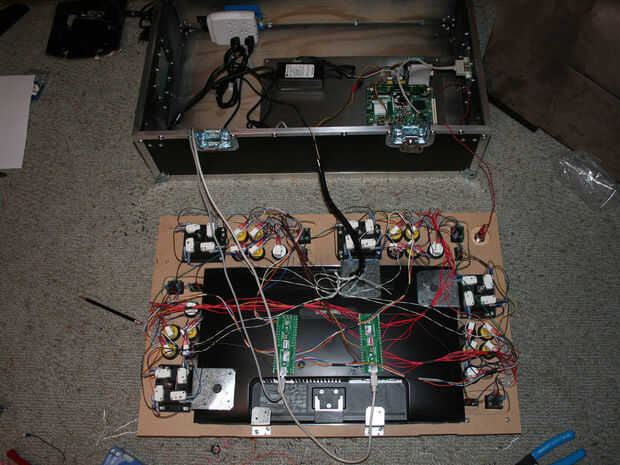

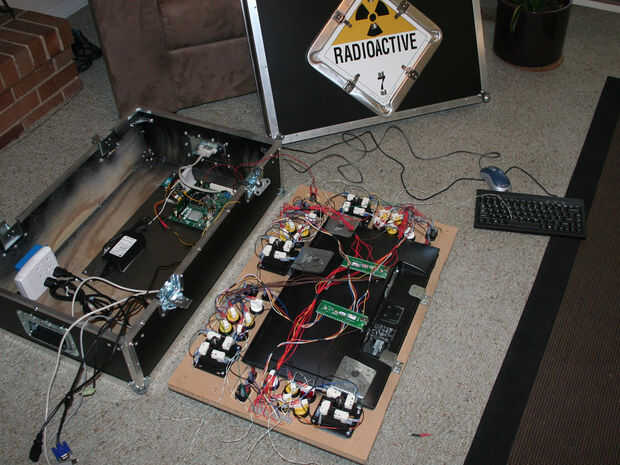

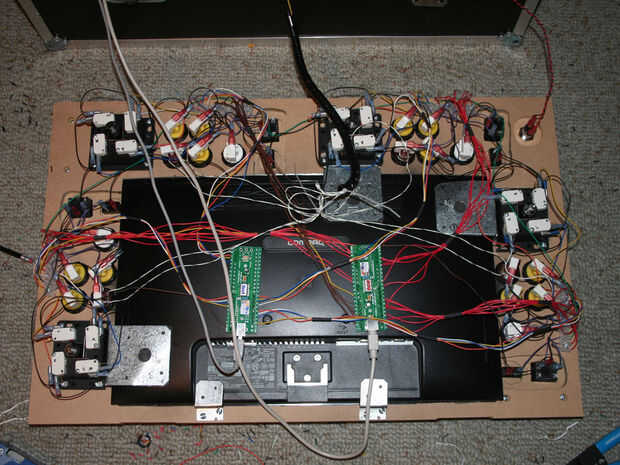

Cableado potencialmente puede conseguir un poco sucio, por lo que recomiendo tomarse su tiempo y tratando tratando de mantener organizado. También es útil disponer de diferentes colores de hilo, para que puedas ver fácilmente lo que está conectado a lo que a simple vista. Comience conectando todas las terminales negativos juntos en una cadena de Margarita en todos los botones y palancas de mando y conecte al terminal de tierra en el tablero de la interfaz de control. Ejecute un cable de cada botón a una terminal abierta en el tablero de la interfaz de control. La interfaz de control que compré tiene una función especial, que es esencialmente la tecla "shift", así que cuando se presiona hacia abajo, todos de las teclas cambio y pueden asignarse funciones separadas en el emulador/frontend. Conecté esa clave a los interruptores de piloto de combate, para ser utilizado para funciones de administrador (saliendo a las ventanas, apagar la máquina, etc.). Alambré la llave a la energía terminal de la placa base, por lo que enciende cuando se gira la llave en la cerradura. La interfaz de control está conectada al puerto usb o teclado en tu PC. El equipo que utilicé fue un combo de Motherboard, Tarjeta madre, procesador de baja potencia consumo, alimentado con una batería de portátil. Porque estaba un poco preocupada por un disco duro estándar consigue demasiado caliente en una caja sin ventilación, por lo que terminé usando una tarjeta Compact Flash como disco duro. Menos mover demasiado las piezas. La computadora y el monitor estén enchufados en un protector de voltaje pequeño, que está conectado a una caja y con cable a la toma AC.

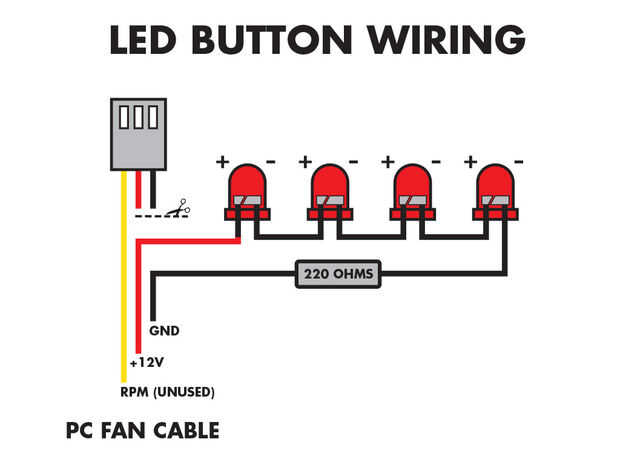

Los 4 botones iluminados de rojo también tienen que ser alimentado para conducir los LEDs dentro. Tuve una conexión adicional del ventilador de PC en la alimentación que modifiqué para alimentar los LEDs en una matriz con una resistencia de 220 ohm. He sacado en un diagrama de arriba. Podría también utilizar uno de los otros conectores PSU, sólo asegúrese de que es 12v.

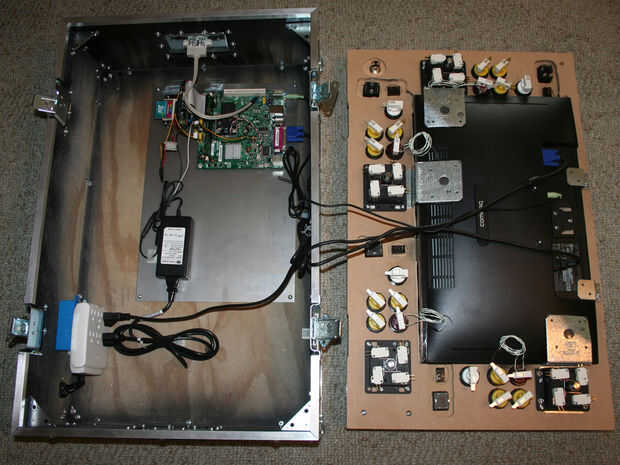

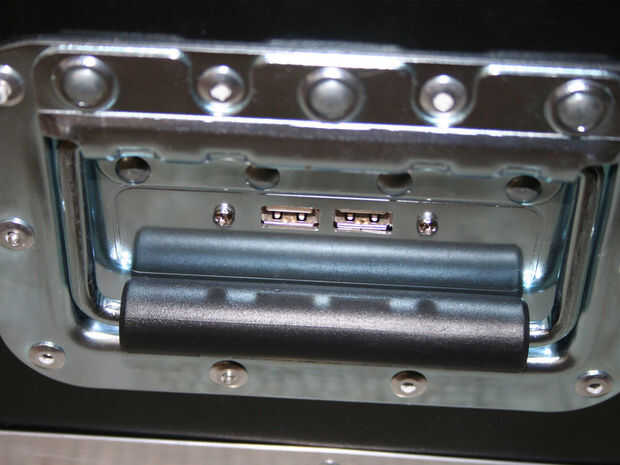

Opcional: Estaba preocupada sobre mantenimiento en el equipo, consiguiendo el equipo por tener que tomar el panel de control de cada vez sería una molestia enorme. Así que tiene a un conector USB y había conectado a uno de las manijas empotradas. Hice los agujeros rectangulares por perforación y dar forma con un pequeño archivo.
