Manos monstruo mecánico (2 / 12 paso)

Paso 2: Cortar la madera

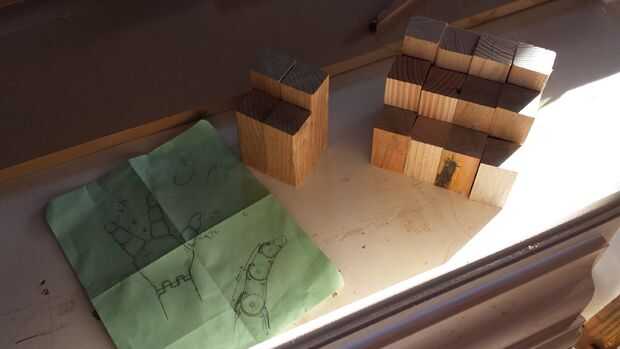

Quería que estas manos a ser grande y 3 dedos. Sacó un diseño básico y descubrió las longitudes para cada segmento del dedo. Tuve en un extra 1/2" para cada segmento debido al sistema de articulación que había establecido. Con esto en mente, estas son las medidas para cada segmento;

Los dedos: Parte inferior - medio 5" (x4) - 4" (x4) Top - 2.5" (x4)

Pulgar: Inferior - medio 4.5" (x2) - 3.5 (x 2)

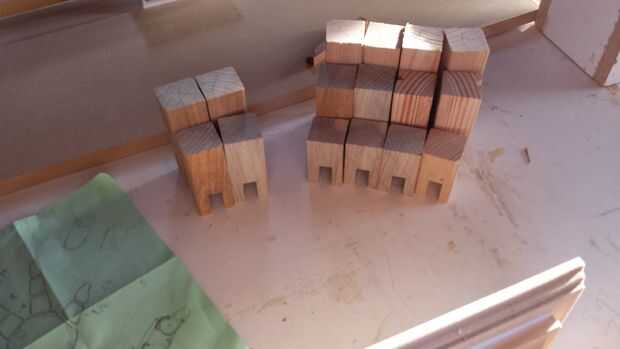

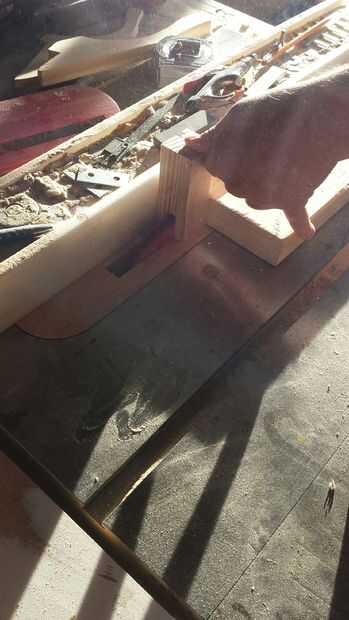

Después de haber cortado mi 2 x 4 en tamaño 1.5x1.5, pude entonces a cortar las porciones. Procede a cortar las ranuras para las articulaciones. Aparejado a la Sierra de mesa con un. 5" cortar para ejecutar a través del centro de la madera como se muestra. Esto se redujo a 3/4". Este es el extremo hembra. Cada pieza necesita un hombre y un extremo hembra, tan sólo una parte fue cortado. (hemos tenido algunas variaciones en este proceso.

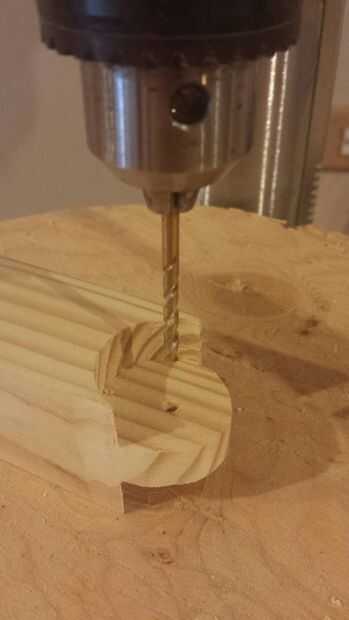

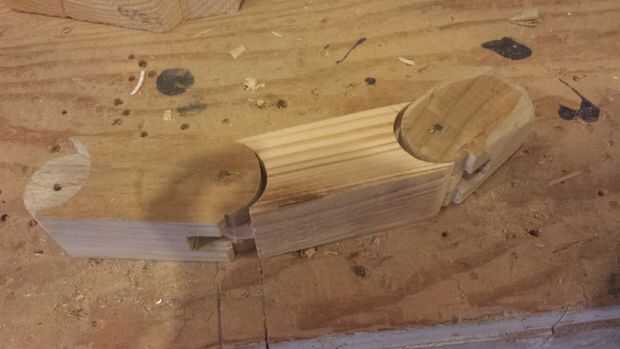

A continuación, con el taladro, utilice una 1" broca para hacer el extremo macho. Esto debe taladrarse abajo. 5" de ambos lados dejando un. 5" disco en el centro de ronda. Entonces, con la sierra, forma un extremo redondeado a cada lado del segmento (excepto la superior).

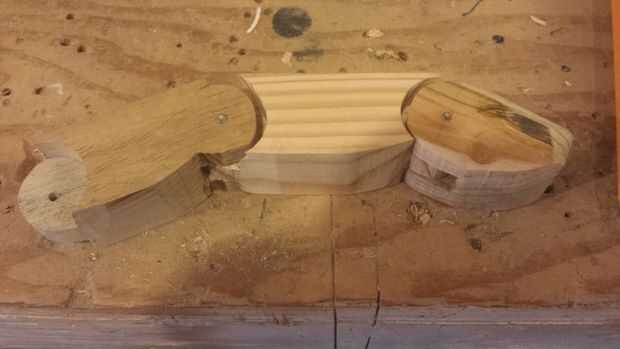

Una vez que se reconstruye el dedo completo, deben ser en forma de más. En la Sierra de cinta, corte de la forma del dedo. Esto permitirá que el más del eslabón giratorio y proporcionar una forma más natural para cada dedo.
