Mando de PS3 Wireless Guitar Hero (2 / 3 paso)

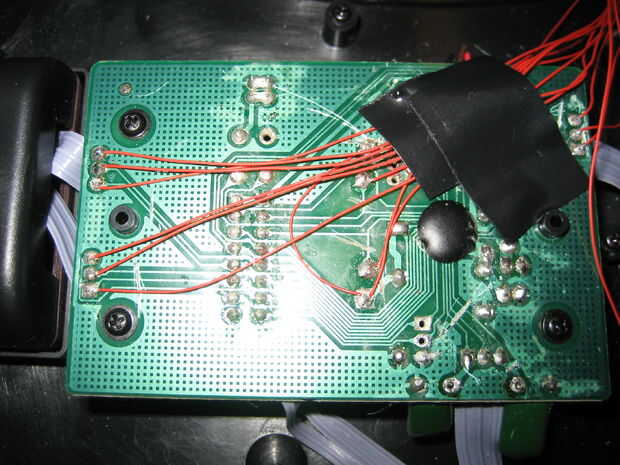

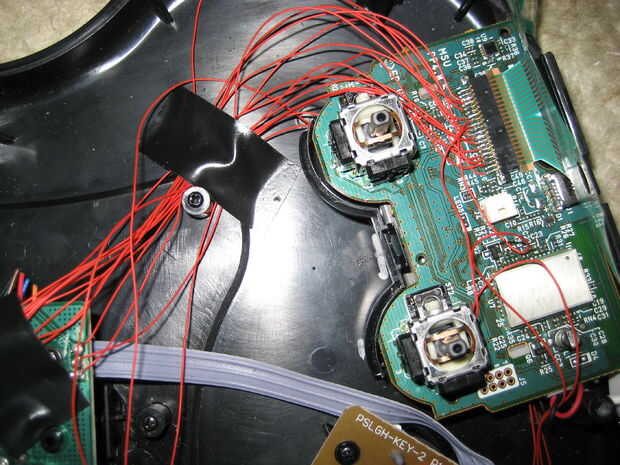

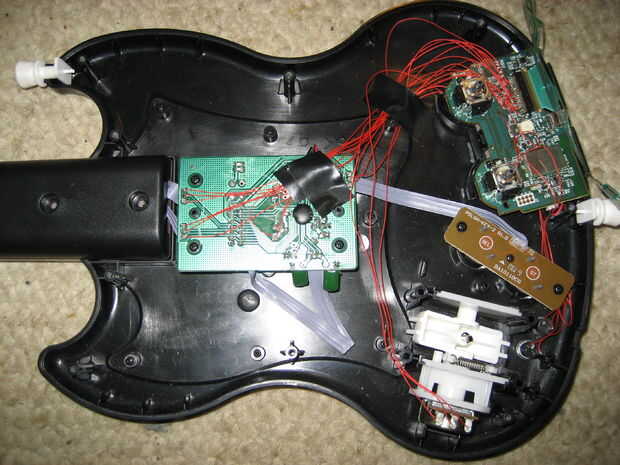

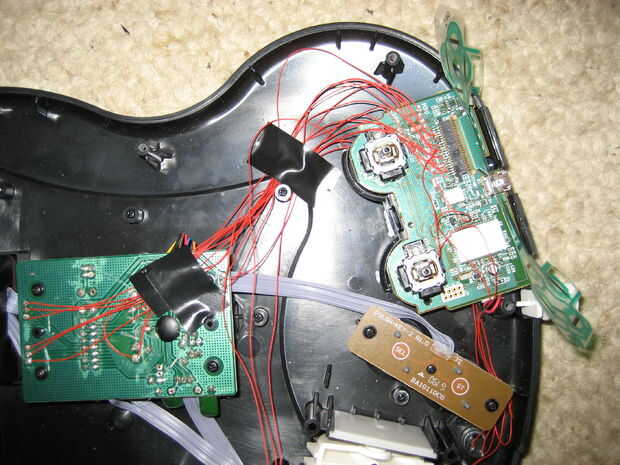

Paso 2: Soldar, soldadura y soldadura

Ahora viene la diversión cosas. Un poco ingeniería inversa dice todo pero ustedes chicos ahorrará la diversión.
En primer lugar los contactos del regulador tienen que estar enchufada ya que existen algunas resistencias en el plástico.
Ahora es el pinout para el conector:
Lazo de 4-7, que es el d-pad izquierdo a decir que el juego es el controlador de guitarra
3 - arriba rasgueo
5 - abajo rasgueo
7 - toma de tierra para arriba y abajo
8 - botón PS
9 - PS botón
10 - start/Select Gnd
11 - seleccionar (también estrella potencia así que si tienes un interruptor de mercurio o un interruptor de gravedad para el sensor de inclinación)
12 - Inicio
13 - fret Gnd - 6
15 - Plaza - naranja - 5
16 - Cruz - azul - 4
17 - círculo - rojo - 2
18 - triángulo - amarillo - 3
20 - R2 - verde - 1

13 a 20 son los botones de traste. 1 - 6 es de izquierda a derecha en el tablero de regulador de la guitarra mirando desde la parte posterior con el cuello hacia arriba.

Por último la barra de trémolo va a la izquierda analógica y el botón de reset va al botón rojo.
