MakeYour Own PCB - método de Toner (4 / 7 paso)

Paso 4: hierro

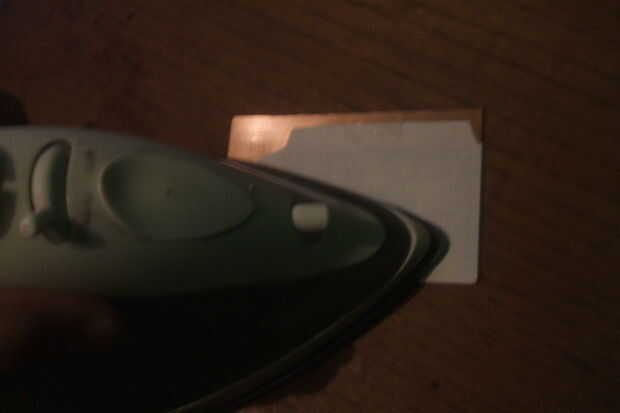

Ahora viene la parte que generalmente cometen algunos errores, pero con práctica se puede evitar. Con el tablero y traslado el toner el tablero revestido de cobre con esto proteger nuestras pistas circuito del ataque ácido. Como ya he mencionado antes esta parte es algo crítica, porque si se aplica calor para un toner de corto plazo no va a fijarse bien para cobre y si aplicamos calor para demasiado largo el toner va a distribuir el cobre haciendo que las pistas se deforman. Yo generalmente Coloque la plancha en el pico (algodón, lino), aplicado sin vapor y el calor de unos 8 o 10 minutos, es importante revisar los bordes.
