Paso 3: pantalla táctil
Queremos construir un monome 8 x 8 que tiene 64 teclas, pero el Makey Makey sólo tiene cerca de 20 entradas. ¿Cómo podemos crear 64 disparadores de teclado separado con sólo 20 entradas Makey Makey?

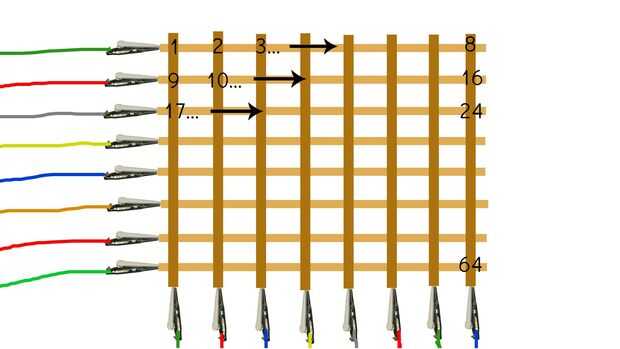

La solución consiste en multiplexar las filas y columnas. Creamos 8 filas y 8 columnas de la cinta de cobre - cada línea conectada a su propia pinza de cocodrilo - y por la intersección de una fila y una columna de conexión a tierra, activará una clave única. Hay 64 puntos de intersección que pueden activarse con sólo 16 entradas Makey Makey.
Pasos
- Cinta de papel sobre vidrio
Cinta adhesiva un trozo de papel blanco semitransparente en la parte trasera de una pieza de 22 pulgada cuadrada de vidrio. El papel de difundir la luz de los LEDs y llenar para arriba el enrejado de la Plaza. - Colocar las columnas

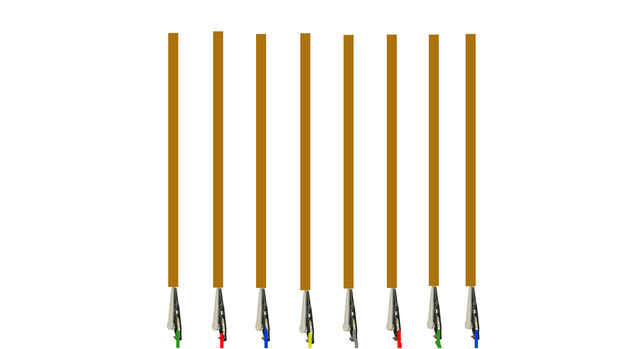

Iniciar colocación de columnas de la cinta de cobre en la superficie del vidrio. Es útil tener el LED encendido por lo que podemos alinear la cinta con la cartulina. - Cinta no conductora
Este paso es muy importante: colocar un trozo de cinta no conductora clara encima de las columnas por todas partes que se intersectan con las filas, es decir, las columnas de cobre deben ser aisladas eléctricamente de las filas. Este paso es importante porque queremos sólo una fila y una columna para conectarse cuando nos toque la superficie para activar un botón. - Coloque las filas
- Botones de la cinta de cobre

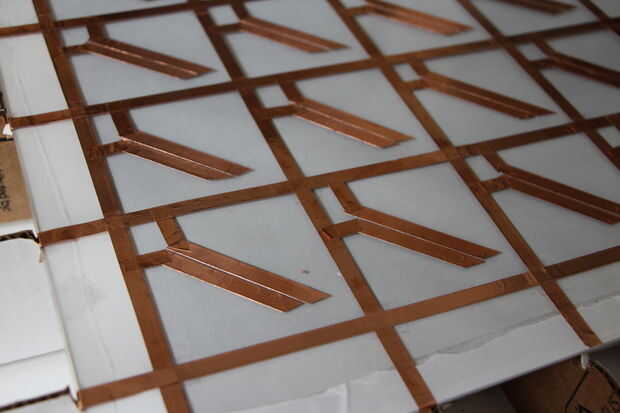

Os adjunto una franja diagonal de cinta de cobre a la fila y una franja diagonal a la columna, por lo que puedo tocar fácilmente ambas tiras con los dedos para activar el botón de encendido o apagado. - Pinzas de cocodrilo
Cada columna y cada fila se unen a la MaKey MaKey, usando a través de una pinza. No importa que pinza se une a que pin Makey Makey, siempre y cuando el código de Arduino se actualiza los mapas con exactitud las filas y columnas con el conector apropiado. Puede descargar y verificar el código de mi perfil en Github. - Conexión a tierra
Para activar una clave, tendrás que estar tocando suelo. Coloque una pinza con los pernos de tierra de MaKey MaKey y asegúrese de que toque el otro extremo de la pinza a la piel. - Código
Instalar el addon de Arduino MaKey MaKey de Sparkfun.
Cargar el código de Arduino "completo" a la Junta.
Asegúrese de que ha instalado la biblioteca Adafruit Neopixel.
Para generar el sonido, necesita el código de procesamiento. Todos los archivos que necesitas están en mi repositorio de GitHub.
