MaKey MaKey Monome (1 / 4 paso)

Paso 1: Neopixels

Neopixels son individualmente direccionable LEDs RGB. Adafruit vende en tiras largas.

Soldadura Neopixels

1. Cortada la Neopixels 64, corte a lo largo de la línea marcada por el icono de la tijera.
2. La lata de las almohadillas de cobre en la Neopixels para facilitar la soldadura de los cables.

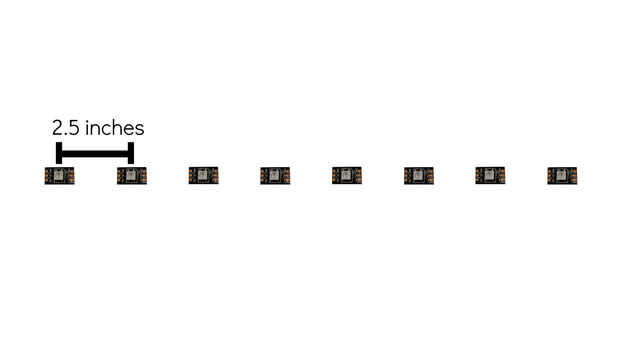

3. Espaciar la neopixels de 2,5 pulgadas para que cada cuadrado en el enrejado tiene un solo LED.
4. Cortar porciones de aproximadamente 2 pulgadas de tiras de 22 calibre, alambre trenzado.
5. El plástico de las puntas de la tira y los cables de la lata para que te sea más fácil soldar en pads de cobre de Neopixel.
6. Recomiendo utilizar 3 cables de colores diferentes para datos, GND y 5V. Compruebe la etiqueta en cada Neopixel para asegurarse de que siempre es soldar el cable derecho con el botón derecho.
7. Soldar a 8 juegos de 8 Neopixels.

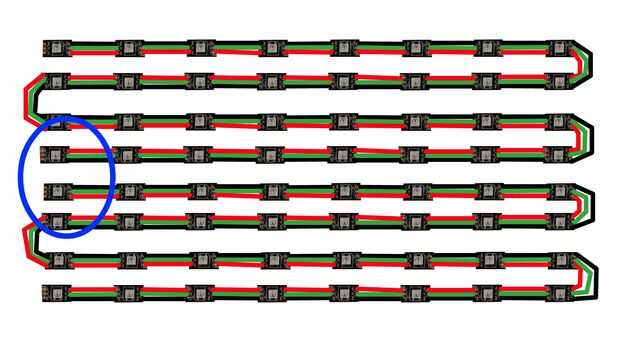

8. Vamos a zizag la Neopixels sobre la matriz, cada fila es de 2,5 pulgadas por encima de la fila posterior.

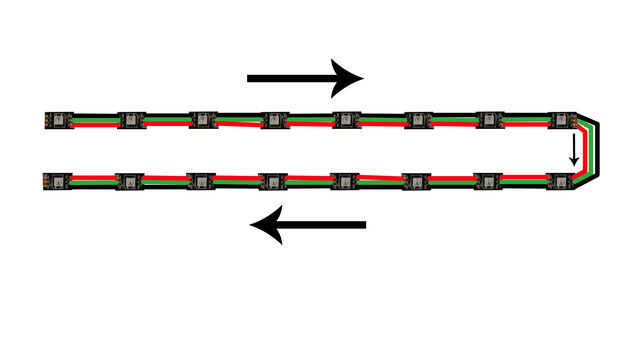

9. Asegúrese de que las flechas de LEDs apunten en una dirección continua como zigzag de una fila a la siguiente, y que está soldadura 5V a 5V, tierra a tierra, para datos.

Agregar el adaptador de corriente

1. Entre la 4ta y 5ta fila de Neopixels, vamos a empalmar en la fuente de alimentación. c

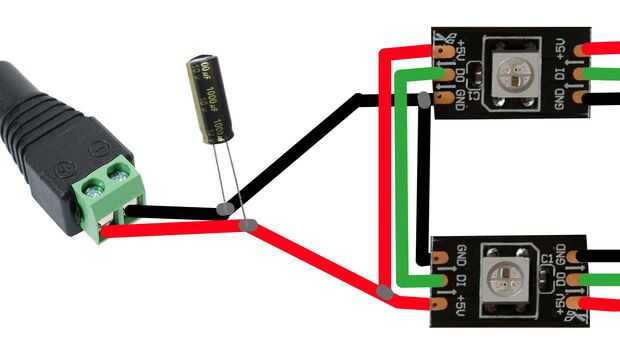

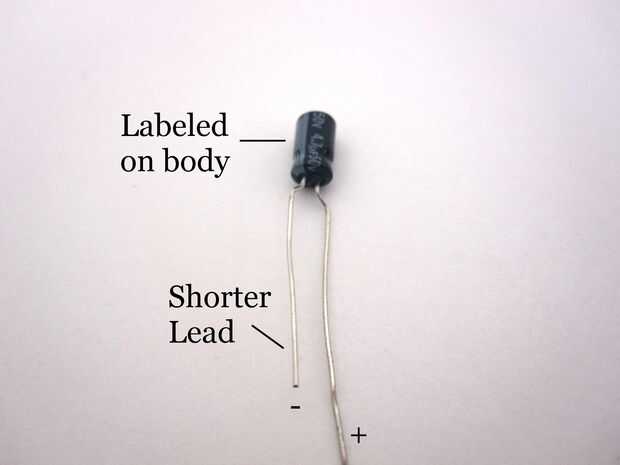

2. Además de los cables de tierra y 5V, insertar un capacitor de 1000 μF entre el + y – terminales del adaptador de alimentación. La etapa más larga de un condensador electrolítico es el leed positivo.
3. El cable de datos desde el final de la fila 4 envuelve al principio de la 5ª fila de neopixel, como de costumbre.
4. Final de conexión de todas las filas de Neopixels para formar la matriz zigzagueante.

Tira de Neopixel a MaKey MaKey

1. Perno de tierra en tira a tierra en el Makey Makey.
2. Datos de pin en la tira pin D0 de MaKey MaKey a través de una resistencia de 300 ohm.
3. Instalar el IDE de Arduino.
4. Instalar el addon de MaKey MaKey Arduino (a menos que sólo está utilizando un Arduino)
5. Instalar biblioteca de Adafruit Neopixel.
6. Conecte fuente de alimentación 5V adaptador de corriente.
7. Subir un dibujo de Neopixel (en la carpeta del ejemplo de la biblioteca de Adafruit) para probar la Neopixels!
