Makey Makey melódica electrónica (3 / 8 paso)

Paso 3: Prevenir un cortocircuito pin

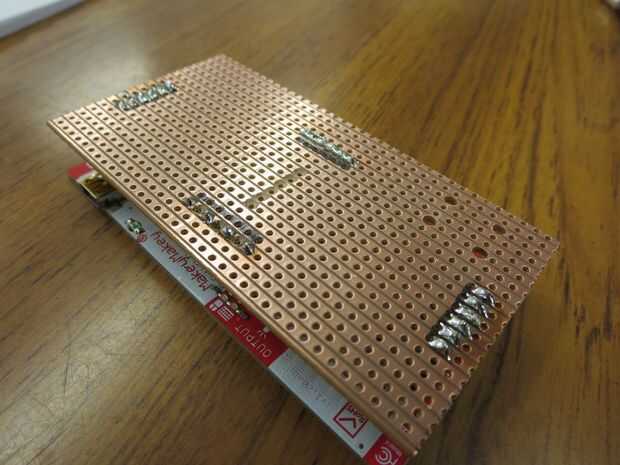

El conector en la parte superior (al lado de donde es dice MakeyMakey) no una aportación extra (contiene clave, MS OUT, RESET, 5V, GND, PGD y PGC) que no se van a utilizar en esta tarea. Esencialmente la cabecera de ese lado se está utilizando sólo por razones estructurales, para ayudar a mantener el MakeyMakey en lugar.

En la parte inferior que todos los pernos están conectados con el mismo conector de tierra, así que no importa que la cabecera es un cortocircuito hacia fuera con las pistas adyacentes de la veroboard.

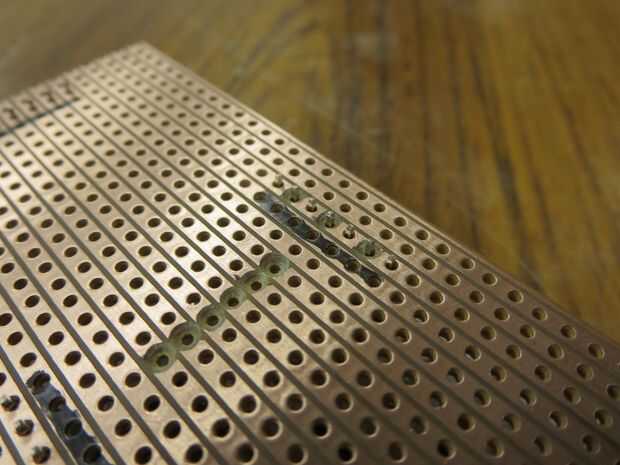

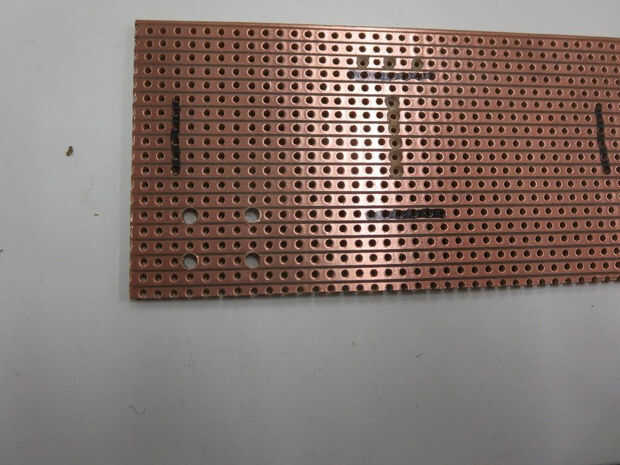

Para asegurar que los dos extremos de la Junta no corta, se corta una línea por en medio de la Junta. Esto aísla el WASDFG y el arriba, abajo, izquierda, derecha, botones click1 y click2.

Un adicional 4 agujeros de montaje se perforan en la esquina para permitir las bridas a través y para sostener los cables finales hacia abajo.
