Magic Tablet (3 / 8 paso)

Paso 3: Soldadura de conexiones (opcionales)

que realmente quería hacer esto para que la pantalla se claro cuando usted saca la pantalla a borrar. Decidí reutilizar uno de los botones de la tableta (que pueden asignarse a los comandos de la claves). Soldar los cables a cada lado de uno de los interruptores de pulsador y conectado les a dos parches conductores que solamente cuando en contacto con la pantalla se saca todo el camino.

Desde luego, puede omitir este paso, que implica un poco más riesgo a la tableta.

Hice los parches conductores de tejido conductivo (lessemf.com) porque me ha pasado que algunos alrededor y porque parecía el más proclives a una superficie plana y lisa sobre la cual podrían deslizar las dos piezas. Cinta de papel de aluminio o cobre de aluminio probablemente trabajaría bien.

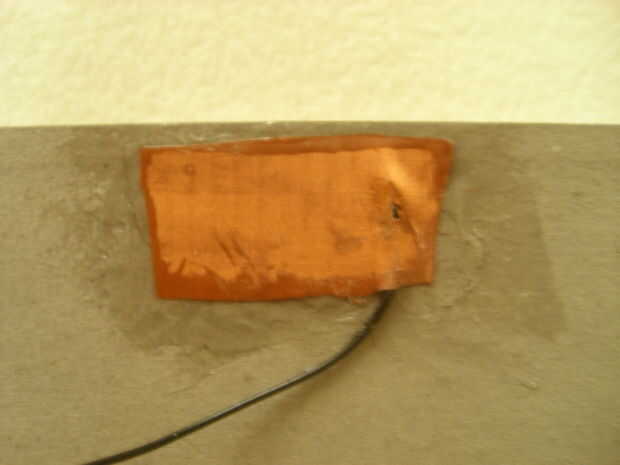

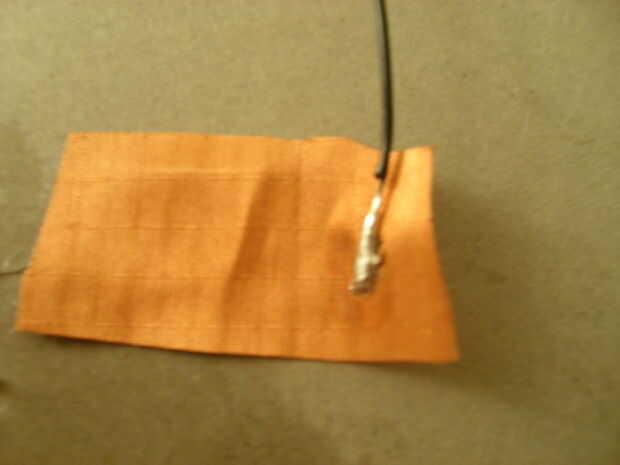

En primer lugar, corta dos pequeños pedazos de tela conductora y soldar un cable a cada uno. Se mueven rápidamente, la tela es relativamente fácil de soldar al pero quemar a través de la rápida. Pegamento de estos parches, soldadura hacia abajo de la cartulina y la escritura de la superficie (ver fotos de ubicación).

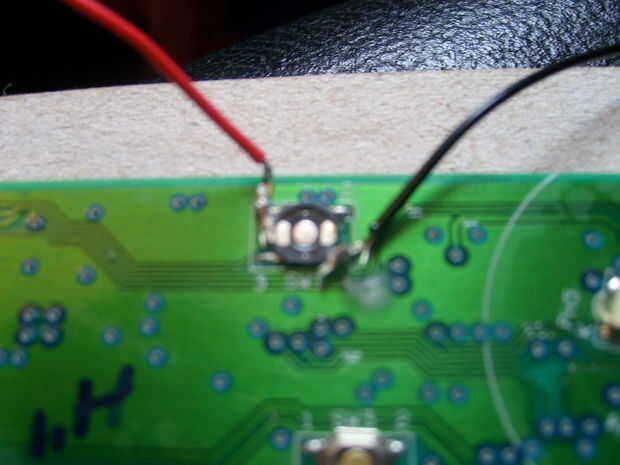

A continuación, utilice pinzas para quitar un botón de su toma poco. La soldadura de los extremos de estas dos piezas de alambre a cada lado para crear un interruptor.

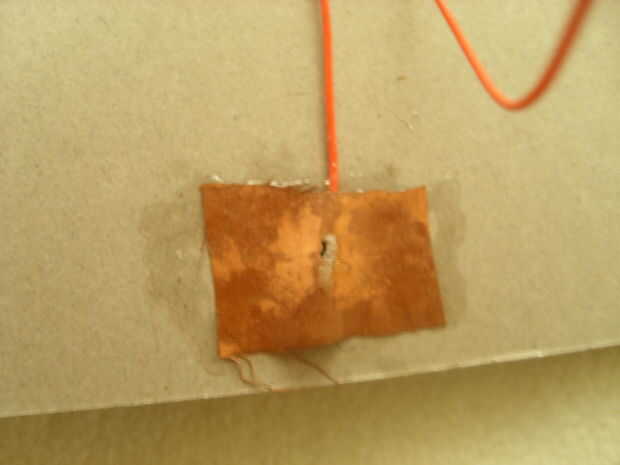

El cable que va al parche de conductor en el apoyo debe ser sólo lo suficientemente largos para alcanzar el botón de la tableta (cable rojo en la foto). El que está en la superficie de dibujo debe ser lo suficientemente largos para permitir que se deslice libremente (negro alambre en foto).
