Paso 4: Teja su solettes con un silbido y un grifo
En instructables fábrica Solar de bolsillo anterior que he mostrado un par técnicas que implican pegamento o pasta conductora o soldadura. La cucaracha de Madagascar fotónica no es necesario nada de eso y se va haciendo algo mucho más simple. Básicamente, usted necesita se superponen cada solette en un patrón shingling, sin cualquier adhesivo o empalmes de la soldadura. Presión a lo largo es lo que completa el circuito solar.
Esta infografía bastante bonita puesta de sol es cortesía de un tio que bebe sol para el desayuno y dados a luz pura por hora de la cena.
Teoría:
Salidas de cada solette o cualquier pedazo de mono o policristalino silicio PV de hecho, alrededor de 0, 5 - 0.6VDC, que no es suficiente voltaje para hacer muchas cosas útiles. Así que, tenemos bastantes de estos solettes combinan en serie para que suman sus salidas de voltaje.
Para hacer el motor pager girar y crear la vibración necesaria para propulsar la cucaracha robot necesitamos suministrar alrededor de 2VDC a los cables de entrada del motor. Esto significa que necesitaremos 4 solettes en serie (o 2.0Vopen). Solettes te recomiendo que uses son 13 mm x 52 mm de tamaño y cada salida de Im (o la corriente máxima en el punto de máxima potencia de las células - punto máxima potencia aquí: http://en.wikipedia.org/wiki/Maximum_power_point_tracking) de unos 150-200 mA por solette, mucho más que es necesario hacer el spin motor pager a velocidad completa incluso en un día nublado. Por lo tanto, ya que estamos combinando el solettes en serie, los voltajes se suman, pero no la corriente. O, ponerlo otra manera, 4 de nuestros solettes en serie de salida 2.0VDC y 150mA-200mA en un día agradable y cerca de 1/3 que en un día nublado.
A la solettes: (+) la salida es el lado gris de la solette primer en su pila de Tejas. La salida de (-) de la serie conectada línea de tejas se puede ya sea en los corredores de tinta plata barra o blanco en la superficie azul de la solette final en tu stack, o mediante un solette "falso" que no produce electricidad pero solo sirve para hacer las conexiones de superficie superior a un vientre de solette. Este es el enfoque más fácil y más limpio y es lo que muestro en estas fotos y vale la pena el sacrificio solette en mi estimación, para la simplicidad que ofrece. Por lo tanto, ignorar lo que escribí en el párrafo anterior, necesita 5 solettes si usas uno como conductor básico.
Práctica:

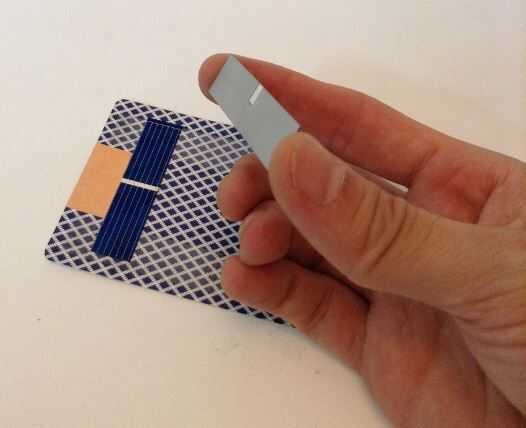

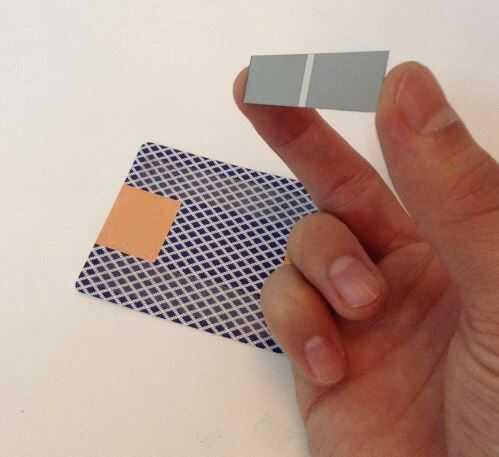

Para su primer solette, asegúrese de que tiene parte de la barra blanca por debajo la solette en contacto con la cinta de cobre. Usé una barra completa solette en este ejemplo. Superponer a la barra bajo la solette con coppertape por al menos 2mm para asegurar una buena conexión estable, y las dos tiras de cinta de doble cara que ha establecido lo sostenga en su lugar. Azul hacia arriba hacia el sol.

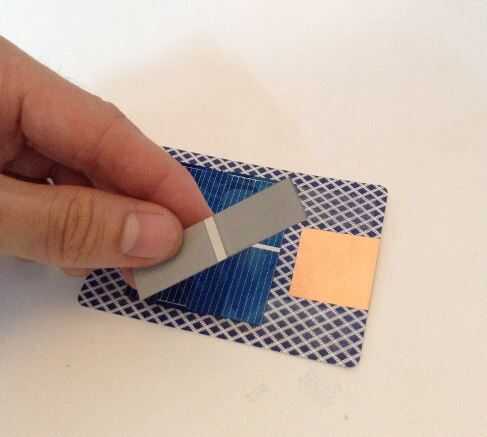

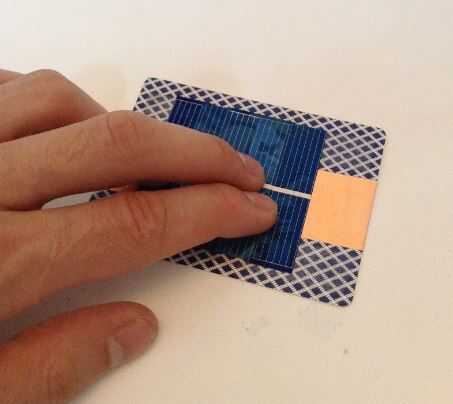

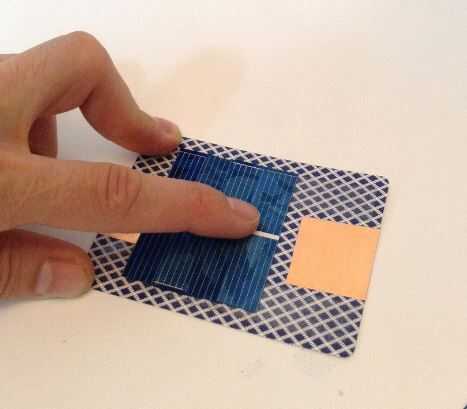

Ahora, traslape 2mm con la solette primera que colocó su segundo solette. Una vez más, a lo menos algunos de la barra conductora blanca bajo su segunda solette necesita estar en contacto con la barra blanca en la parte superior de su primera solette garantizar la buena conducción. (esto no es estrictamente verdad para tejas paneles... pero más que en un futuro instructable). Repita este escalonar para solettes #3 y #4. La quinta y última solette que colocar tendrá una barra de autobús completa en su parte inferior, para asegurarse de que la parte superior de solette #4 se conecta eléctricamente con la cinta de cobre en lo que va a ser el lado (-) del panel. Este último solette simplemente actúa como un conductor y un pedazo de papel de aluminio o cinta de cobre doblada funcionaría, pero usando este "falso" solette me da los resultados más fiables y lo recomiendo.
