Luz sonido (2 / 3 paso)

Paso 2: Las conexiones

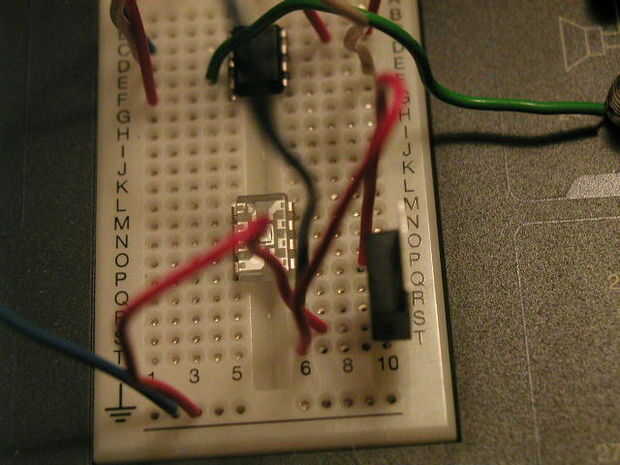

Inserte el temporizador 555, el convertidor de luz a frecuencia y el regulador de voltaje en la placa. Si yo fuera tú, pondría algo de espacio entre las partes. También estoy asumiendo que sabes cómo usar el protoboard.

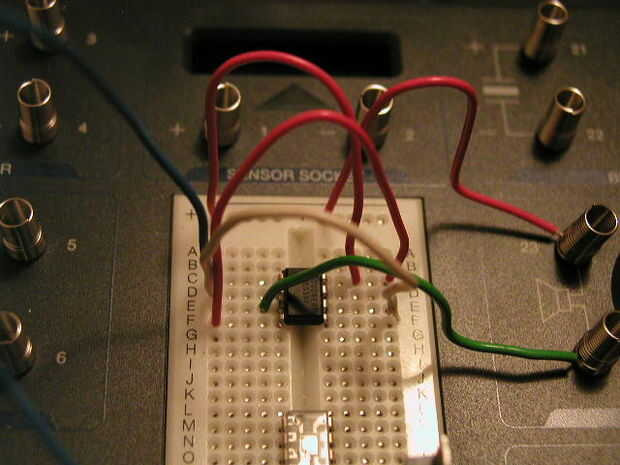

Usando el cable, hacer las siguientes conexiones del Temporizador 555: pin 8 a pin 4 al orador a la alimentación positiva de la batería; PIN 6 a pin 2; Pin 1 a tierra.

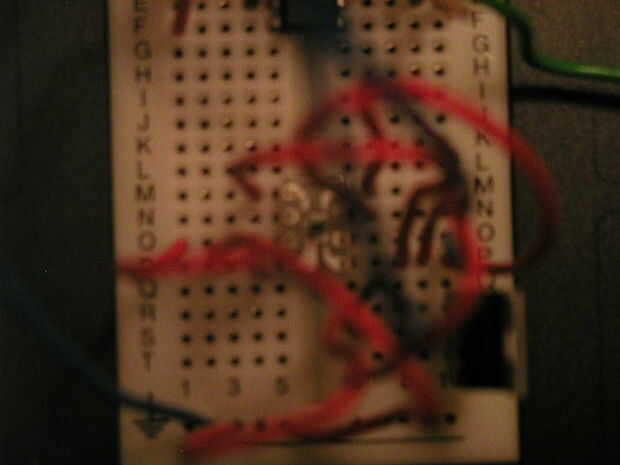

Ahora realizar las siguientes conexiones a la luz en convertidor de frecuencia: pin 3 a pin 4; PIN4 tierra; Pin 1 o 2 al pin 5. PIN 6 a pin 2 del 555 temporizador; PIN 7 y 8 opcional, pero si utilizado, conecte al pin 5.

Por último, el regulador de voltaje: Pin 1 a la batería positiva; Pin 2 a tierra; PIN 3 a Pin 5 de la luz para convertidor de frecuencia.

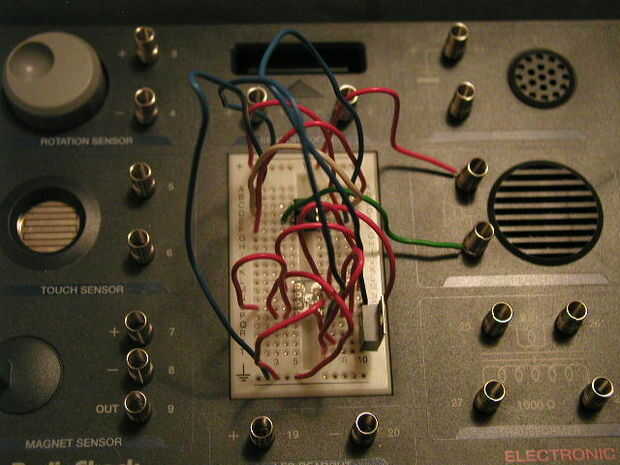

Conecte el gancho de batería por consiguiente donde elegir donde sería la alimentación positiva de la batería y la tierra.
