Luz personalizada hasta el tablero de juego para BattleCON (1 / 13 paso)

Paso 1: Reunir los materiales

Aquí está una lista completa de todo que terminé usando para este proyecto:

Estos son los elementos principales:

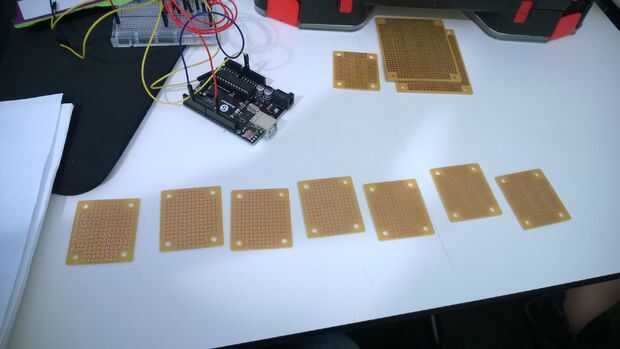

1 Arduino Uno

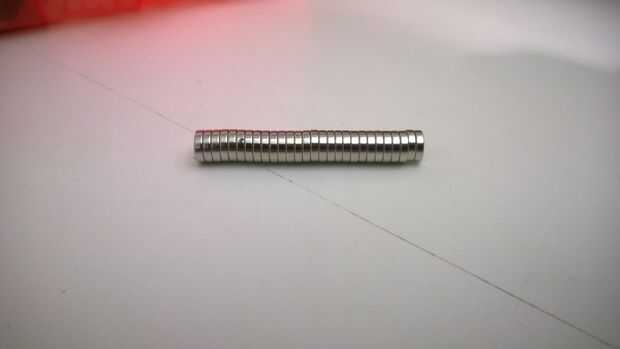

30 imanes de tierras raras (28 1/2" de diámetro, dos son 1/4")
7 perfboards poco
tablas de madera contrachapada (yo usé uno de 36 "x 8" y tres de 36 "por 2")
una hoja de plexiglás

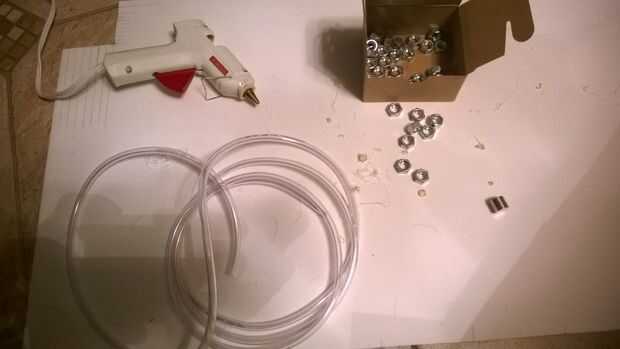

56 1/4" tuercas de zinc
Un rollo de 1/4 plástico para tuberías (aunque sugiero que llegar más fino si lo puedes encontrar)
Un rollo de cinta de cobre (yo usé cinta de 1" de par en par de cobre, para hacer caracoles llorar)

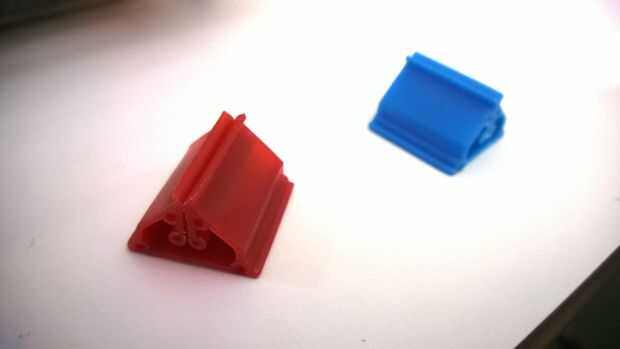

2 soportes de plástico (yo tengo la mía aquí)
14 leds RGB (aunque con los colores que elegí, yo probablemente podría han salido con red siete y siete azul)
14 resistencias de 220 ohmios (tal vez sólo aplicables al tipo de leds que tengo?)
1 batería de 9v + adaptador de corriente
1 hoja de cartulina de cartón pluma

Estos son artículos sólo secundarios, utilizados principalmente para fijar cosas a otras cosas o separar cosas de otras cosas:
Cinta aislante
Pistola de pegamento + pegamento
Pegamento estupendo
Pegamento de madera + clavos y un martillo
Pintura en aerosol
Soldador + hierro
Cortadores de alambre y pelacables

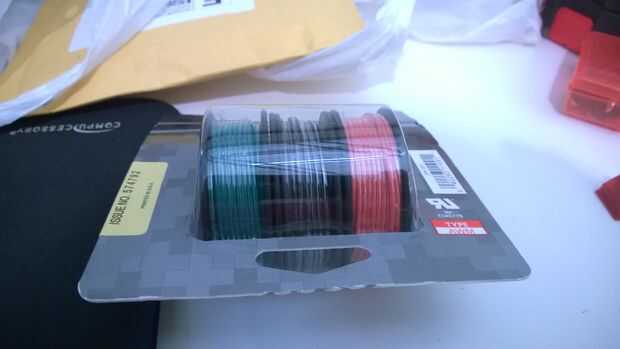

Alambre
Cortador de plástico
Sierra de mano

Lección aprendida:
#1 plan y escritura todos tus materiales! No sólo compras mientras que usted necesita ya reducirá por tanto. No comprar un montón de cosas sin pensar/investigar/prueba cosas primero. Un vistazo a esta lista de cosas innecesarias que compré para este proyecto:

-Una caja de clips de la carpeta grande de metal: estos originalmente se iban a tomar el lugar de soportes plástico porque imanes love metal, pero luego me di cuenta de que el metal no reconoce la polaridad (un poco tarde, añado). Que funcionaría muy bien si los espacios son sólo un color aunque! Simplemente no se ve tan bonita como la solución que terminó con.
-Epoxi: para pegar un imán en el punto de contacto del alambre. El cable era demasiado fino y rebelde en el imán mientras esta seco.
-Una caja de resistencias: esta parte es algo justificable, como el paquete de 50 RGB leds pedí de Amazon tomaría un tiempo para llegar desde China, no sé cuánta resistencia necesitaba, por lo que acabo de comprar una caja llena de diferentes tipos.
-Un gran perfboard: me olvidé de cómo cada espacio contiene un circuito separate-ish. ¿Por otra parte, no sabía qué un perfboard fue hasta después de que lo compré, así que tal vez yo podría ser perdonado?
