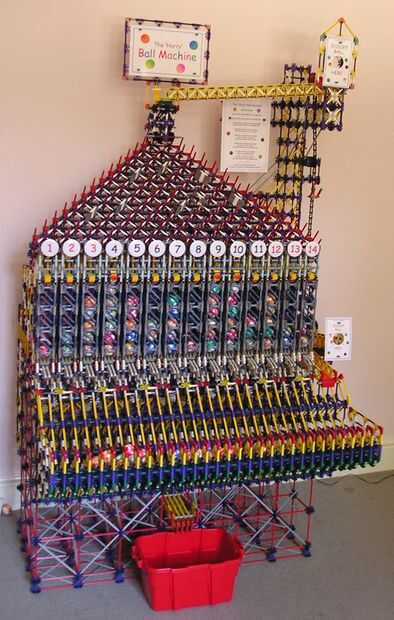

Se trata de una máquina de la diversión que se hace casi en su totalidad de K'Nex. Los componentes de K'Nex no son las bolas (que están hechas de goma hinchable), las señales y los rótulos de columna.
Hay dos ranuras; uno es para el uso de los niños y baja abajo, y el otro (en la parte superior de la máquina) es para uso de adultos. Cuando una bola se inserta en la ranura inferior, un polipasto de cadena lo eleva al nivel de la ranura superior - es accionado por un motor de 12 voltios K'Nex.
Cada bola insertada corre por un canal cerca de la parte superior de la máquina y rebota hacia abajo de una gran variedad de alfileres. Luego cae en una de 14 columnas.
Cada columna puede contener hasta siete bolas. Una columna completa está indicada por una bandera rosada (en la imagen siguiente, columnas 4, 9 y 10 están llenos). Cuando una octava bola entra en una columna, se liberan las siete bolas en una bandeja de ganancias. La bola ganadora termina en una caja en la base de la máquina.
Si una de las tres columnas a la izquierda o derecha de la máquina se llena, todos los tres coulmns obtener vació en la bandeja.
Hay algunos 'bloqueadores' entre algunos de los pines para que las bolas acaben distribuye bastante uniformemente a través de columnas de 4 a 11. Las tres columnas en cada extremo son visitadas con menor frecuencia.
La parte del desarrollo que era más desperdiciadora de tiempo fue el diseño de la unidad de la bola (hay 14 de ellos - es la parte que alberga hasta siete bolas y entonces libera cuando entra una octava bola). Es importante que ninguna bola se quedó en la columna después de una victoria, y que la parte inferior de la columna siempre se cerró luego. Habría habido un montón de tiempo perdido si, después de la Asamblea de la máquina, se encontró un defecto.
Las bolas están hechas de algún tipo de goma hinchable (bolas de K'Nex son demasiado ligeros para el mecanismo de trabajo). Una caja de bolas nuevas 400 fue adquirida a un vendedor de eBay. Había cuatro tipos diferentes de bolas, sobre el mismo número de cada uno. Un cuarto de ellos eran ligeramente más grandes pero alrededor del 20% más ligero que los que fueron utilizados, y no funcionan muy bien. Otra cuarta parte se sentía un poco pegajoso, y la fricción creciente significó que no funcionan bien bien. El último cuarto tenía una superficie que era más como la tela de caucho, y tienden a deslizarse por las clavijas en lugar de rebotar en ellos. ¿Alguien quiere comprar cerca de 300 pelotas saltarinas?
Aquí se puede ver un video de una de las unidades de la pelota en acción:
Si quieres más fotos o explicaciones, hágamelo saber (pero no puedo creer que haya otra tuerca que quiera hacer uno de estos!).
Si te gusta esto, echar un vistazo a mi K'Nex fruta y mi Máquina binario K'Nex
A continuación es un documento PDF que describe la construcción de una de las unidades de la bola y otro que describe la construcción de la pinfield.
