Luz intermitente y luz de freno de la bicicleta (8 / 8 paso)

Paso 8: controles de

Una de las más 1" protoboard y la soldadura de otra cabecera envuelto. Soldar 6 cables en la protoboard con los cables mediados es más larga en el botón de freno y luego soldar los botones en los extremos de los cables.

EDITAR:

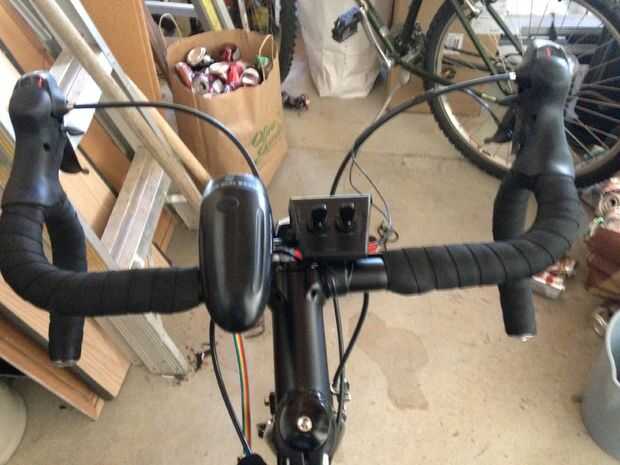

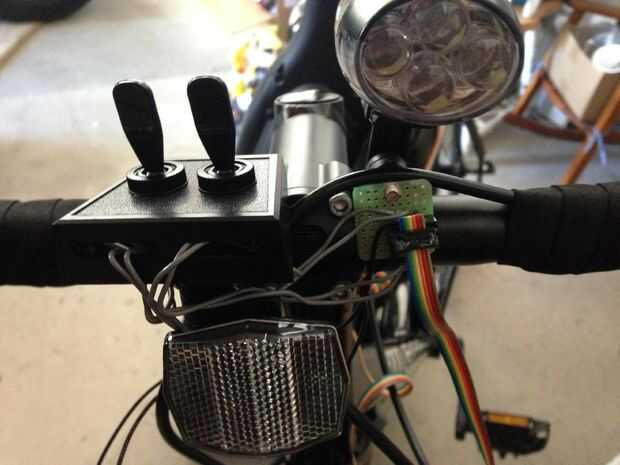

Después de dormir en algunas ideas finalmente surgió una buena disposición de los controles. He encontrado los interruptores con el panel de mini en Radioshack y pensé que sería perfectos para las anteojeras (Foto 1 y 4). Yo les amarró en el reflector con alguna cinta aislante.

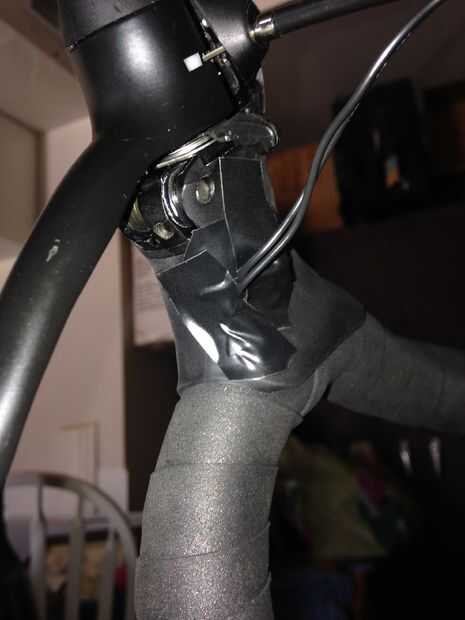

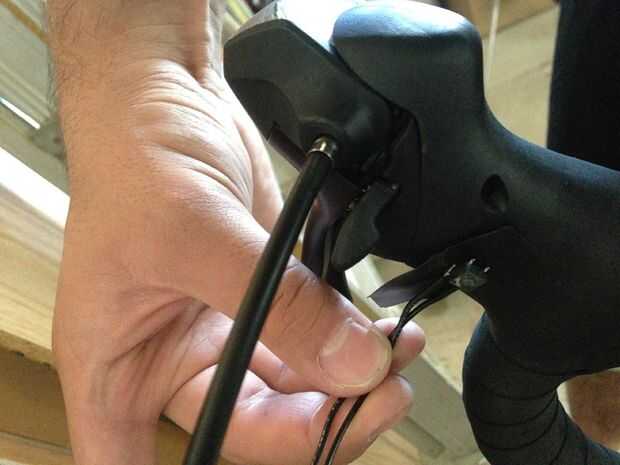

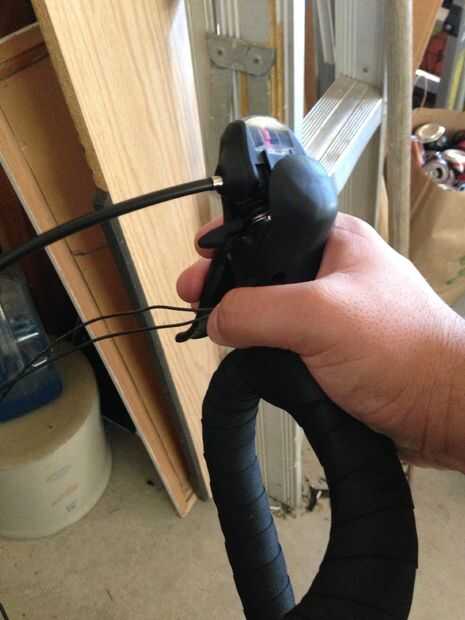

El botón de luz de freno estaba un poco más difícil. Tenía que ser algo que no el jinete para frenar de manera diferente. Así que agarré los frenos y tirado como yo normalmente y dieron cuenta de que mi dedo pulgar en la posición perfecta para presionar un pequeño interruptor táctil. Cuadro 2 ilustra el interruptor momentáneo táctil de SMD que elegí. Me fijo en su posición cubriendo con cinta aislante y funcionó a la perfección (cuadro 6). No sólo fue en un lugar perfecto pero se sentía totalmente natural y no arruinar a la mirada de la bicicleta (cuadro 5).

En general que estoy muy contento con cómo salió este proyecto.

Déjame saber qué piensas!

¡ Gracias!
