Luz de señal de la mano de la bici (5 / 10 paso)

Paso 5: Rellenar el fondo

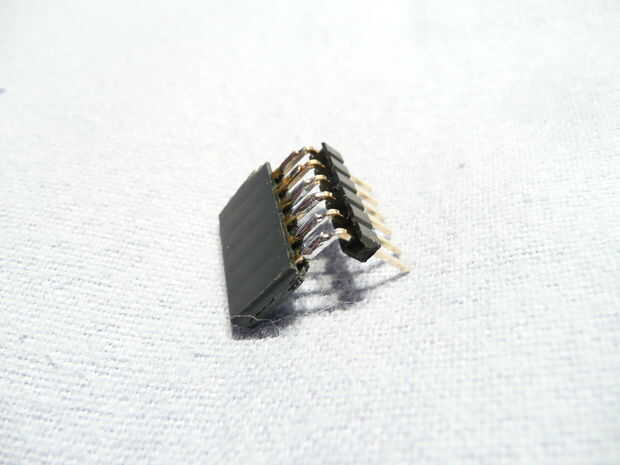

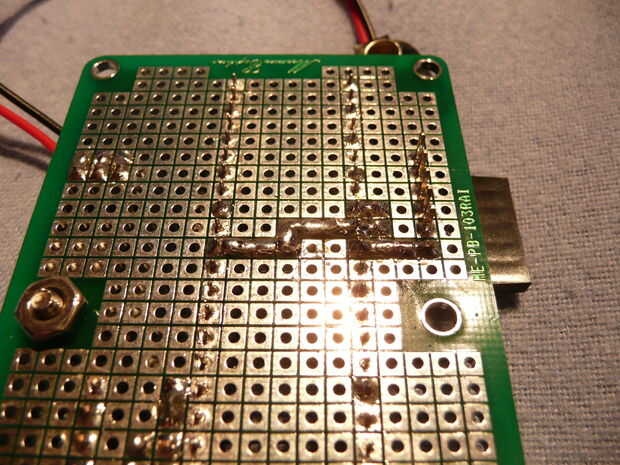

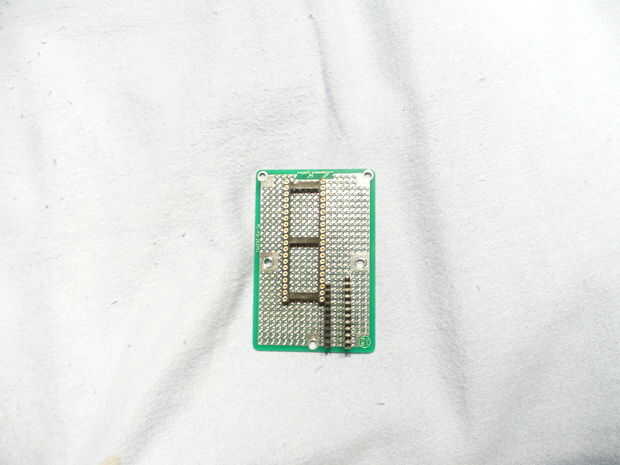

Ahora es el momento para colocar nuestros componentes básicos en el tablero inferior.  Primero hacemos la toma DIP de 40 pines que va cerca de la parte superior izquierda como puede mientras dejando una fila de espacio en el lado izquierdo.  (Ver cuadro #1).  En la soldadura y luego colocar los encabezados.  La forma más sencilla de hacerlo es conectar en la parte superior a los que Irán en la parte inferior con sus modificados headers masculinos.  Si hicieron todo deberás acabar con los tres primeros alfileres de tres de la cabecera de izquierda a derecha la parte inferior derecha de los pernos del zócalo.  Esto está bien.  Utilizamos solamente el perno inferior de la derecha y como se puede ver tenemos un tiro claro en él desde otra dirección.  Ahora agregar el regulador de voltaje como se muestra en la imagen.  Mina había asegurada a través del orificio en el disipador de calor de metal con un tornillo y una tuerca.  El disipador de calor es otra forma de conectar a tierra el chip y apernado a la Junta proporciona un contacto sólido con la conexión común.  Esto está conectada a la parte inferior como la superior porque los dos están conectados con separadores de metal.  Sin embargo, si no usas la conexión común de tierra No perno el disipador de calor a la Junta como el disipador de calor sirve como tierra y probablemente se cortocircuito algo.  Continuación cable clip de la batería.  Rojo va al pin en el izquierdo (con el disipador de calor para arriba y los pernos de abajo) negro en el centro y el eje derecho produce + 5v.  Ahora usted puede atar con alambre energía a la parte superior (ver figura #2).  Ahora para el conector del programador.  Tengo un adaptador que hice para mi programador pero probablemente tendrá que incorporar un cabezal de 6 pines (3 x 2) en le diseño.  Sin embargo si tienes un adaptador como lo hago, esto es lo que hice.  Tomé un encabezado de ángulo recto y una jefe mujer y soldar ellos juntos (Foto #3).  Luego lo até a la junta con el primer pin conectado al pin 6.  Ahora necesita alimentación y tierra el chip así como cableado en un resistor de pull reset alto.  Me funcionó un 10 resistencia k del pin 9 al pin 10 y luego conectar el pin 10 a + 5v.  El siguiente pin (11) va a la conexión común (tierra).  Finalmente buscar en el cuadro #4 para terminar este paso (es bastante autoexplicativo).
