Paso 4: Forma simplificada de la instalación de componentes electrónicos
Usted tiene 3 opciones de vivienda de diferentes bobinas a utilizar dependiendo de su tamaño de la bobina. Más simple es coil_housing_square con coil_housing_square_cover. Esta dos archivos de la casa un estándar 24V, bobina del relé 10A como: SRD-24VDC-SL-c No tienes que "operar" el relé de la bobina hacia fuera, usted simplemente arena de una parte de la retransmisión y Inserte el relé entero. coil_housing_square cuenta con un soporte en el lado interno que usted simplemente desprenderla o perfore hacia fuera después de la impresión. Su el único modelo que tiene o necesita cualquier tipo de apoyo.

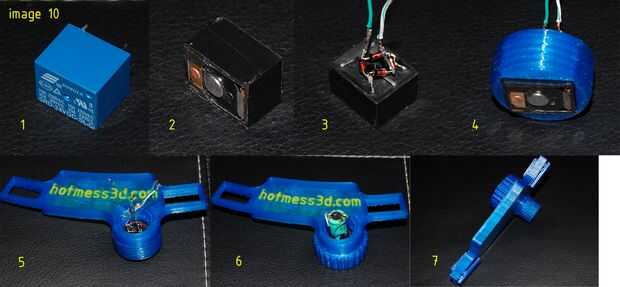

Ver imagen 10 para los siguientes pasos:
1. relé antes de lijar.
2. arena de relé hasta llegar a la base de la bobina. Terminarás con relé 12-13mm de espesor.
3. el rectificador a la bobina de la soldadura.
4. Inserte la bobina + rectificador al nuevo adaptador de bobina cuadrada.
5. Inserte el diodo led con resistencia soldada en la cubierta principal luego atornille en el adaptador de bobina cuadrada.
6. soldar los cables de positivo del diodo y el rectificador al lado positivo del condensador y lleva negativo del condensador y rectificador a negativo del condensador.
7. meta en todos los cables. Atornille la nueva cubierta del adaptador de bobina cuadrada y listo.
