Paso 1:
Si estás usando Adaptador cuadrado relé ir al paso 4.

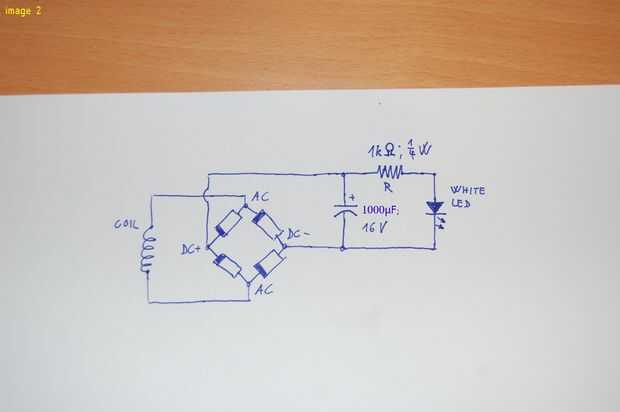

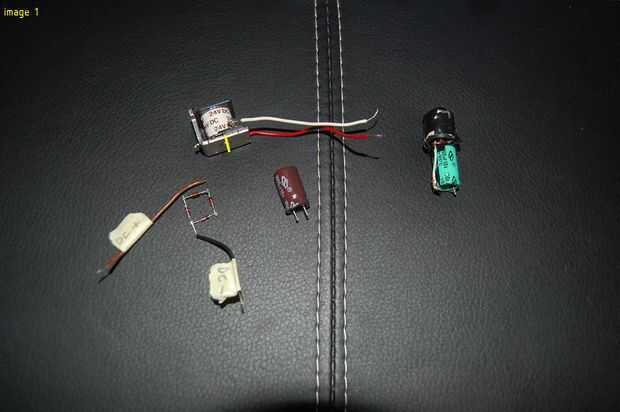

Si estás usando una bobina de un relé de 24V viejo simplemente vio en la línea marcada con amarillo en la imagen 1. El único error que puede hacer es cortar a profunda arruinar la bobina. Después de que el portador de metal cae aparte terminarás lo que usted necesita. Bridas de plástico Trim en ambos lados para hacerlos redondos. Soldadura que todo juntos basado en esquema diagrama (imagen 2) y terminará con una unidad compacta que se ve en imagen 1. Orientación de la bobina después de Asamblea debe ser igual a la izquierda en la imagen 1 (pre asamblea).

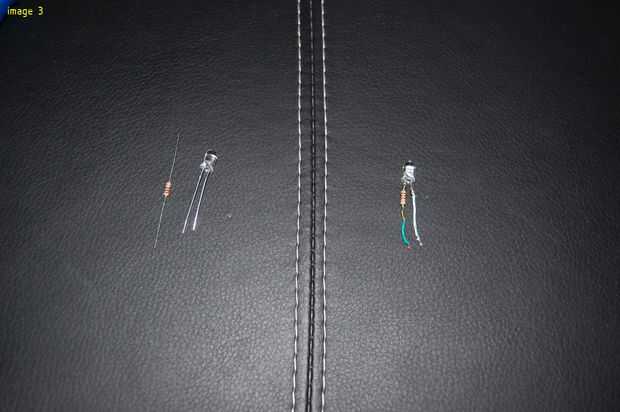

La soldadura de resistencia de 1 k al lado positivo del LED de 5mm como se muestra en la imagen 3.
