Luz de freno casco inalámbrico moto/bicicleta... muy fácil (2 / 4 paso)

Paso 2: Parte de Tranmitter

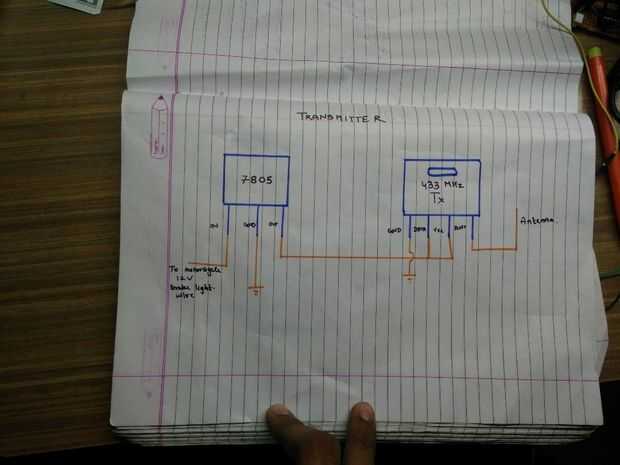

Conecte el circuito como se muestra arriba.

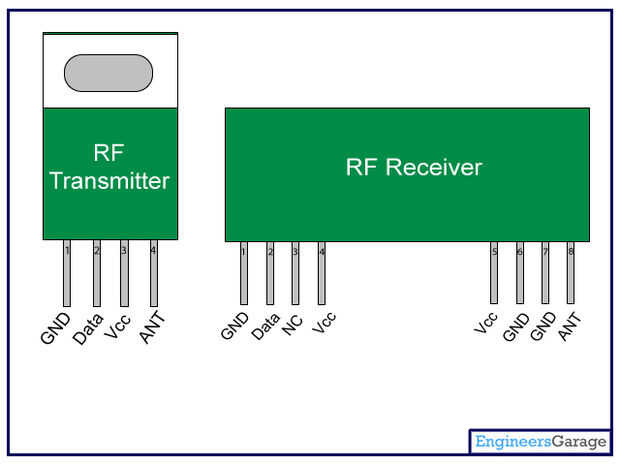

Estamos haciendo uso del módulo de rf de 433mhz para la inalámbrica communication.first montar el circuito en un protoboard Asegúrese de que todo funciona bien y luego proceder a soldar. El transmisor del módulo 433 mhz tendrá 4 pines como se muestra en la figura. es decir, tierra, datos, vcc, antenna.since que estamos utilizando en un motocicleta tome el alambre hacia fuera de la motocicleta que va a la luz de freno trasera y fíjelo a la entrada del ic 7805 que vamos a utilizar la salida de la ic como una fuente de energía, así como una señal de datos, por lo tanto conectarse la salida de ic7805 pin vcc y datos en 433 mhz Tx. Ahora tierra tanto el la antena de .the de módulo ic7805 y rf se puede hacer de un alambre 17,3 cm de largo.

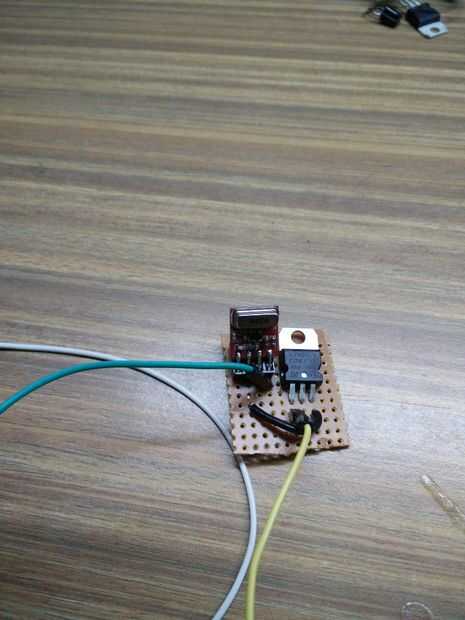

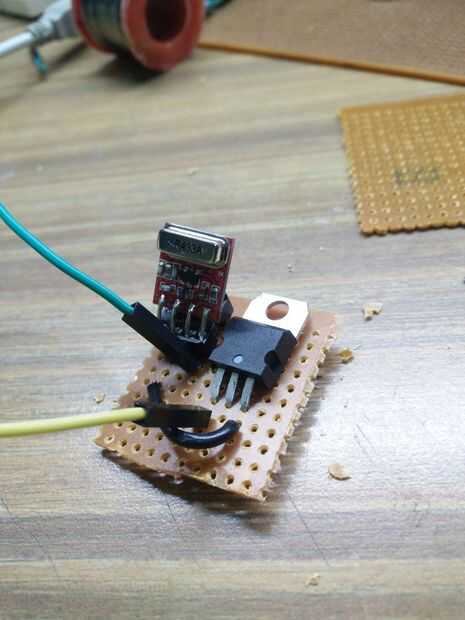

Se hace la parte de tranmitter

¡ Felicidades!!!!
