Paso 4: cableado
Se trata de cosas simples, pero no hay espacio para el error. Siempre revise su trabajo y conseguir a alguien para comprobar el cableado si no estás cómodo.
Los pasos me identifico como crítico son los que deben ser completados correctamente.
1. Conecte el lastre. Los cables del balastro ya que tenga los extremos despojados; Si no tira no más de 1/2 pulgada. Elija los cables correctos; Este paso puede ser difícil de deshacer. Consulte el diagrama de cableado del lastre. Empuje los cables en los agujeros correspondientes del zócalo. -PASO CRÍTICO
2. el enchufe de dos clavijas debe tener una clavija es más ancha que la otra, y esta característica debe ajustarse sólo de una manera en la toma de corriente (es decir, no debería ser capaz de darle la vuelta). Se utiliza el cable del enchufe del estrecho para la switch.* * véase Nota a continuación para obtener más información.

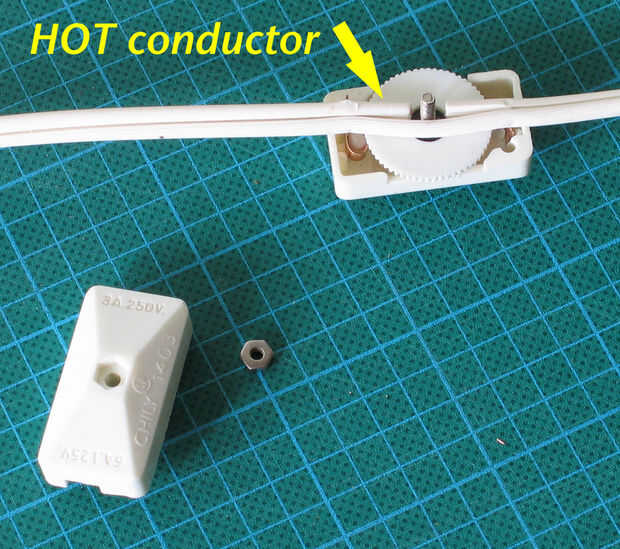

3. escoger un lugar en el cable que usted crea estará muy bien situado, quizás de 18 pulgadas desde el extremo que se conecta a la luz. En ese lugar, cortar el conductor de la punta estrecha e instale el interruptor. -PASO CRÍTICO
4. ejecutar aproximadamente 15 pulgadas de alambre a través de la caja, desde el exterior.
5. debe tener conductores para una longitud de aproximadamente 3".

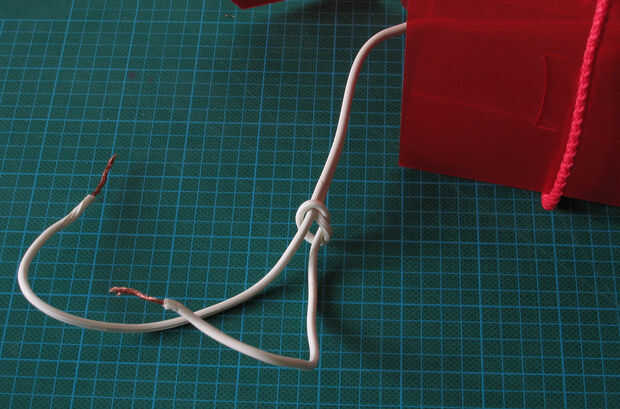

6. Haga un nudo con uno de los conductores. Esto evitará que el cable se salgan de la caja, en caso de accidente. -PASO CRÍTICO

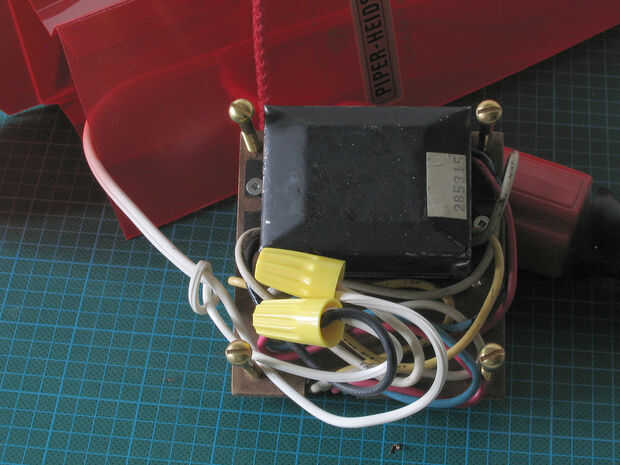

7. los cables de alimentación deben conectarse entonces al lastre. Asegúrese de que usted elija los cables correctos. Los extremos del cable deben ser ordeñados para 1/2 pulgada y no más. Los conectores de torsión deben aplicarse firmemente; suelto es peligroso. Para mayor seguridad, puede utilizar cinta aislante para sujetar los conectores a los cables. -PASO CRÍTICO
8. Verifique todas las conexiones.
¿Son sólidas las conexiones? Si no vienen aparte cuando tire de ellos.
¿Es el lastre correctamente con cable eléctrico y a la toma de? Cotejar con el diagrama de cableado del lastre. -PASO CRÍTICO

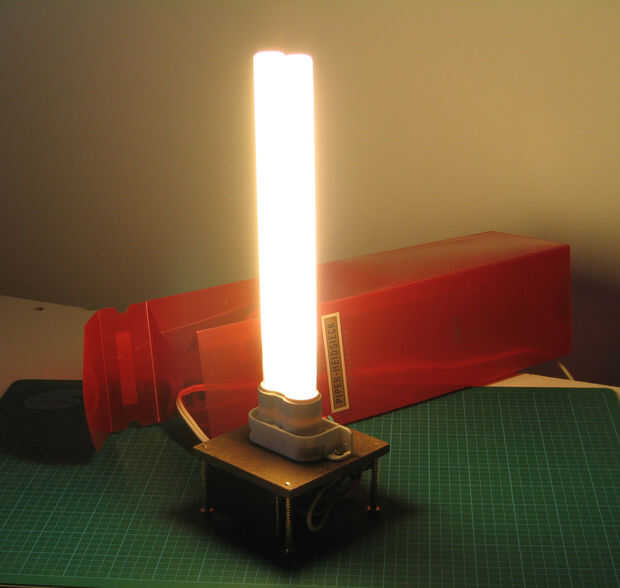

9. PRUEBA EN VIVO!
Instale la bombilla, enchufe y el interruptor.

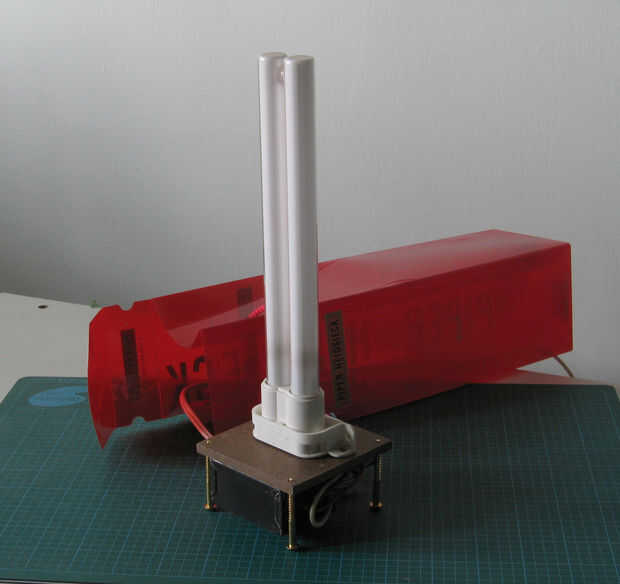

10. Deslice el ensamblado en la caja, tirando el cable flojo.
Si usted tiene alguna pregunta o inquietud sobre el cableado, por favor haga su pregunta.

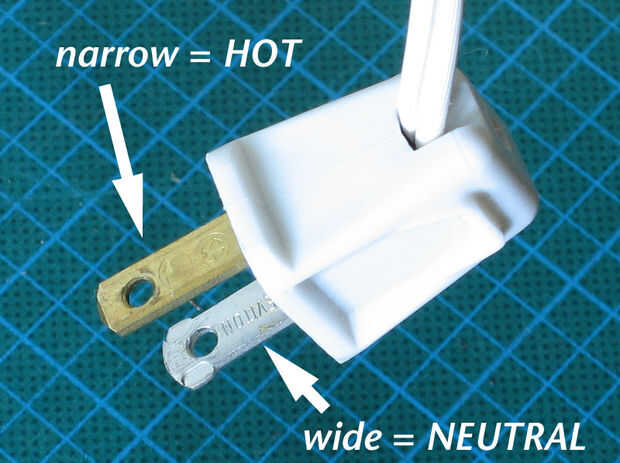

** Nota: La punta más angosta hará contacto con el conductor caliente en la toma de corriente, mientras que la patilla más ancha hará contacto con el conductor neutro en la toma de corriente.
En una toma de corriente correctamente cableadas (en América del norte por lo menos) sólo el conductor caliente realmente llevará la corriente. Por lo tanto, poner el interruptor en este conductor puede limitar grandemente los riesgos de cortocircuitos y descargas eléctricas, en instalaciones eléctricas dañadas.
