Paso 4: Montaje Final
Montaje de la lente en el mango. Para ello, aplique una capa delgada de pegamento epóxico catalizado a las paredes interiores de la manija donde se adapta la lente. Luego presione la lente en su lugar, teniendo cuidado de no conseguir cualquier epoxi en las superficies superior o inferior de la lente. (Si un poco epoxi entra en la lente, quítelo inmediatamente con alcohol isopropílico al 99%.) Deje reposar el conjunto manija y lente mientras que el epoxi se endurece.
La matriz de LED viene con cables conectados. Sin embargo, los LEDs se instalará con la cinta de espuma adhesiva, por lo que sería difícil conseguir esta cosa aparte para las reparaciones. Por lo tanto, he de soldar los cables originales y había sustituido con un cable de calibre más grueso. También viraron los cables en la parte inferior de la placa de circuito de LED con adhesivo de silicona, para alivio de tensión. El seguimiento de que cable es el negativo y cual es el positivo.
La soldadura de alambre a cada uno de los terminales del interruptor. Si usted está usando un interruptor SPDT, asegúrese de usan los contactos normalmente abiertos. Aplicar un trozo de tubería en cada terminal soldado del encogimiento. La polaridad de los cables no hace ninguna diferencia en este caso.

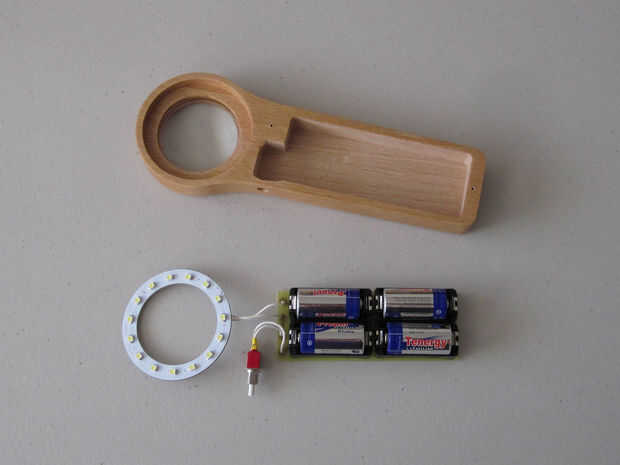

Medir las longitudes de cable manteniendo los componentes hasta el caso. Corte, pele y los cables de LED y switch de la lata. Luego de la soldadura de la PCB y recorte corto todos los cables en la parte inferior de la PCB. Ahora puede instalar las baterías y los LEDs de prueba. Si no se encienden, examine todas las conexiones. El error más probable habría sido intercambiar los cables de LED.
Cortar cuatro trocitos de cinta de espuma doble cara y sujete a la parte inferior de la matriz de LED, en las áreas de la junta entre las resistencias de montaje superficial. Luego montar el LED en el mango. Instale el interruptor usando la tuerca y la arandela correspondiente y apriete la tuerca. Por último, con más cinta de espuma doble cara, Monte el conjunto de la batería firmemente en la empuñadura.
Coloque la tapa con tornillos de #2.
