Lupa de madera CNC con batería extrema (3 / 4 paso)

Paso 3: Haga el soporte de la batería

El soporte de la batería requiere una placa de circuito impreso.  Si no está familiarizado con la fabricación de un PCB, Instructables buena muchos están disponibles sobre el tema.

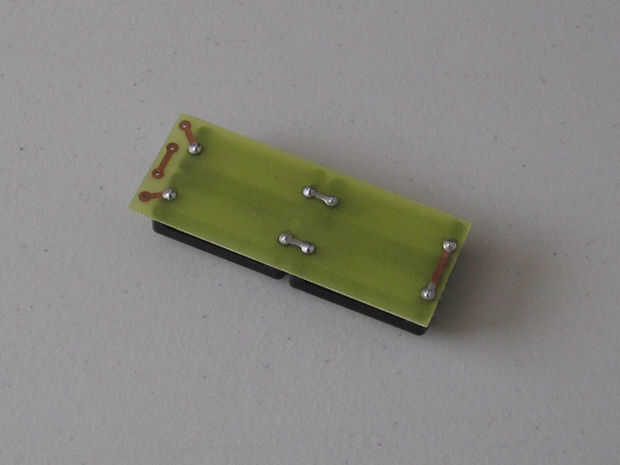

Yo esto bosquejan utilizando una antigua herramienta de PCB era de DOS.  No he incluido el archivo porque ya no está disponible el software y el formato de archivo propietario.  Sin embargo, el diseño es extremadamente simple.  Esta Junta podría realizarse mediante la elaboración de los rastros con un rotulador; representación con una herramienta de CAD no es realmente necesario.  Aquí está una imagen de los rastros de PCB como visto desde arriba o desde la parte inferior de la Junta... no tiene ninguna diferencia!

Usando sus herramientas preferidas y proceso, diseñar y grabar la Junta.  Las dimensiones exteriores de PCB son de 1,5 "x 3,75".

Taladre los orificios con una broca #60.  Introducir y soldar los conectores de cuatro baterías, asegurándose de respetar la polaridad.   Los cuadros en el siguiente paso demuestran el arreglo de batería correcta.
