Paso 4: Diseño de los orificios
Seleccione el punto en que desea crear el tubo haciendo clic en la vista superior.

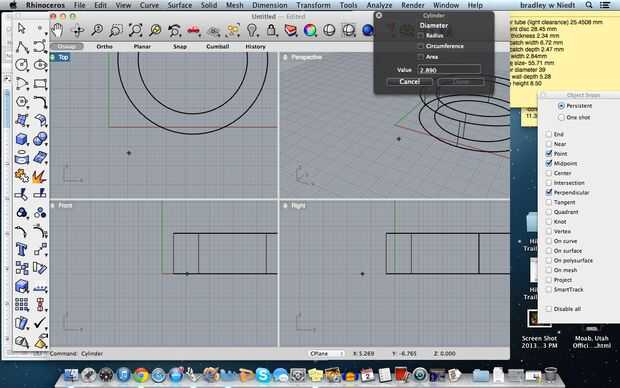

Escriba en el diámetro del tubo, mm 2,89, presione Entrar.
A continuación, tipo de la longitud del tubo, 6 mm, presione Entrar.

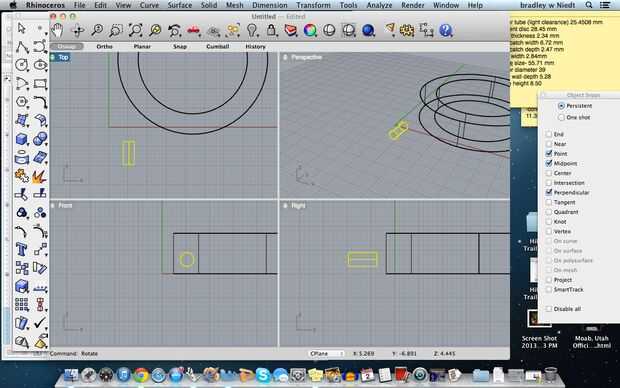

Ahora tenemos nuestro tubo perno!
A continuación, tenemos que girar el tubo para que podamos tenerlo orientado horizontalmente en el disco.

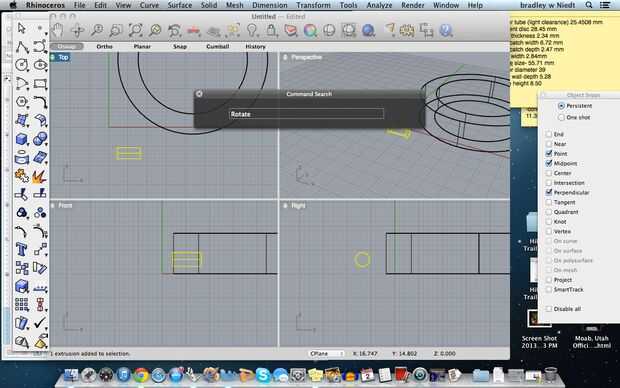

destacar el tubo y escriba el comando: "rotar" y pulse enter.
A continuación, elija el centro de la rotación, poner sus OSnaps en "Punto medio", coloca el ratón sobre el punto medio del tubo en la vista frontal y haga clic en el punto medio para establecer el centro de rotación.

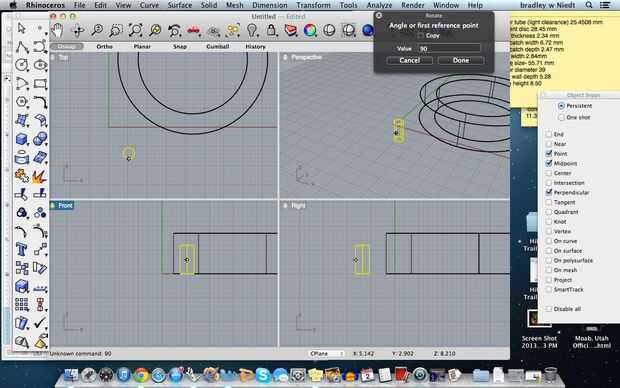

Tipo en "90" en el cuadro de mando gire y presione Entrar.
A continuación, hacer lo mismo, pero elegir el centro de rotación en la vista superior, por lo que el tubo gire 90 grados, lo que es perpendicular a las líneas del cuadrante en el disco.
A continuación, arrastre el tubo para intersecar el disco.

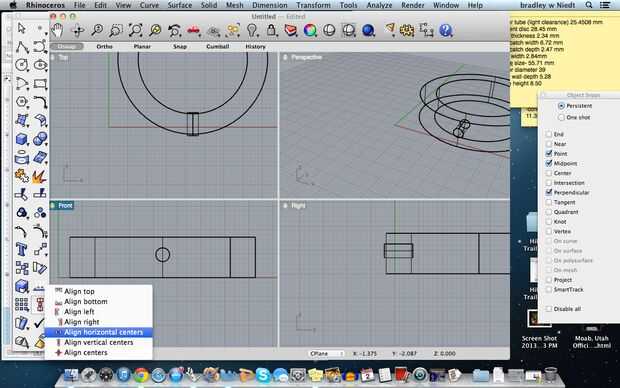

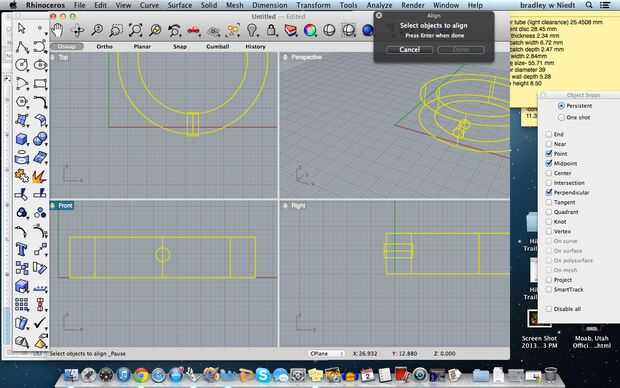

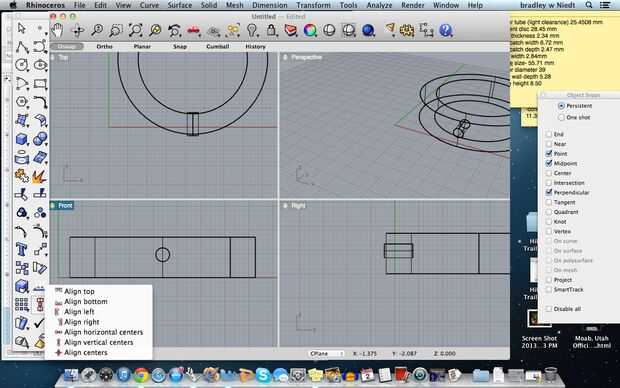

Haga clic en el cuadro alinear en el cuadro de herramientas, luego seleccione siguiente, seleccione "alinear Horiontal centros", el tubo y el disco para que ambos destacan, presione entrar dos veces.
Ahora que los dos se centran, necesitamos Array de los tubos para que arsenal a la igualdad de puntos alrededor del disco.
Tipo de "matriz" y de las opciones de menú desplegable, seleccione "ArrayPolar".
Pulse enter y seleccione el tubo, presione Entrar. Siguiente tienes que seleccionar el centro de la matriz, así que marque la casilla de "centro" en su OSnaps y coloca el ratón en el borde del disco hasta que encaje al punto central, cuando, haga clic en para seleccionarlo.
A continuación, Rhino tendrá que especificar el número de tubos que desea array, tipo "3" y pulse Entrar.
A continuación, asegúrese de que la matriz se establece en "360" y pulse enter.
