Paso 1: cableado

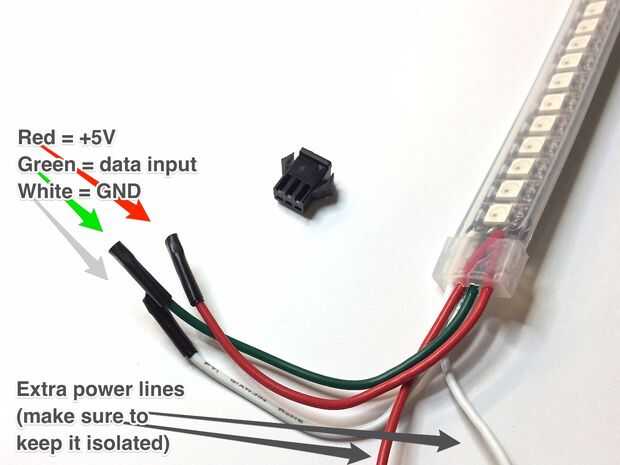

Mayoría de las tiras de WS2812 viene con tres conectores. He quitado la carcasa de plástico del conector y conectar los cables a los pines directamente (encajan bien). Blanco es GND, rojo es + 5V y verde es la entrada de datos.
Más tiras de LED tienen líneas eléctricas adicionales en ambos extremos. Esto los cables están generalmente desnudos, así que asegúrese de aislarlo (de lo contrario usted puede accidentalmente cortocircuito lo).
Tenga en cuenta que los LEDs requieren mucha potencia. Si tienes una tira de 30 LEDs, puede ejecutarlo en el brillo completo directamente desde cualquier PC o USB fuente de alimentación (consumirá menos 500mA). Cerca de 100 LEDs funcionará también en brillo bajo, pero si usted quiere más, mejor sería apagado con un poder separado. Para tiras largas, que se recomienda aplicar energía en ambos extremos, para las tiras extralargas, conecte las tuberías de alimentación adicional cada LED de 100-200.
WS2812 recibe datos de color en serie, para que puedas controlar prácticamente cualquier número de LEDs con pin de solo datos. Usted puede usar cualquier pin de salida digital (no olvides poner el número correcto del código).
Una vez que hemos conectado una tira, vamos a llegar a la parte de codificación.
