Paso 1: materiales
Podrían utilizarse EL la cinta y EL alambre de varios tamaños. Primero compré alambre 5mm para este proyecto. Me voy no mencionar el nombre del vendedor en línea, pero sólo indican que EL alambre fue difícil trabajar con, no muy brillantes y los colores no eran buenos, el rojo fue más naranja y el verde más de un verde lima.
Más tarde encontré la cinta EL ofrecida por adafruit.com (ver los enlaces de abajo). Los colores son perfectos, como es el brillo.
También construyó un conductor de alambre EL de partes de Radio Shack y un circuito que encontré en línea. Recalentado y quemado en unos pocos minutos. Dado que cuestan más para las piezas que el controlador de adafruit, recomiendo comprar un conductor sobre una construcción.

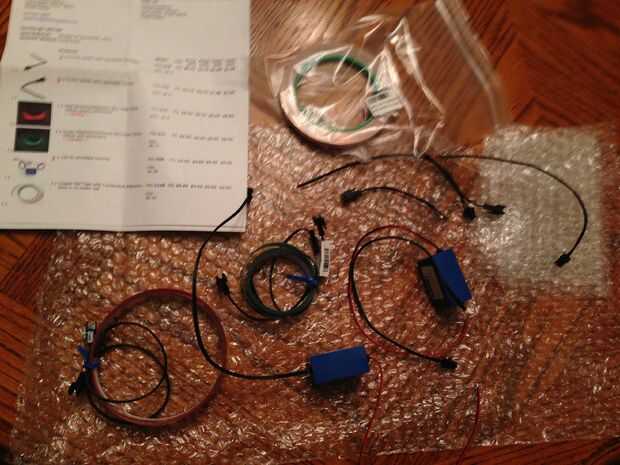

Requiere materiales: (los precios son desde el momento de la escritura, en dólares estadounidenses)
* 100 cm. de cinta roja de EL - https://www.adafruit.com/products/445 - $8,95
* 100 cm. verde EL Tape - https://www.adafruit.com/products/446 - $8,95
* 12 voltios EL driver de cable - https://www.adafruit.com/products/448 - $4,95
Recomendados materiales:
* 1 conector de cable de alimentación en línea masculina - https://www.adafruit.com/products/319 - $0,75
* conector de cable de alimentación en línea femenino 2 - https://www.adafruit.com/products/318 - $0,75 (cada uno)
Estos conectores no son realmente necesarios - puede entregar todo el alambre, pero hacen muy fácil de ambos sistemas de cinta desde un único controlador de la energía.

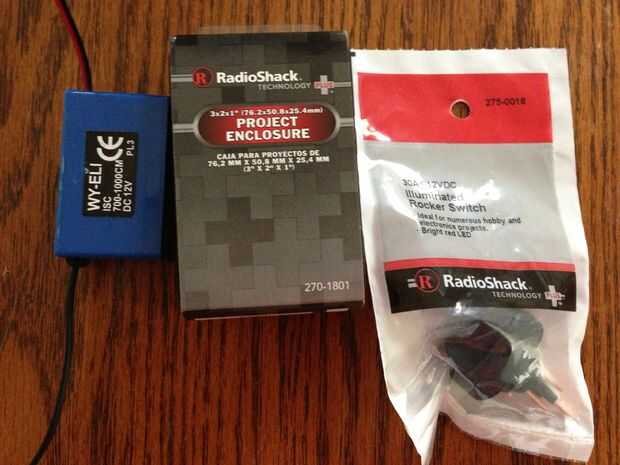

Cajas electrónicas (para seguro de Marina EL conductor, etc..):
* Proyecto de gabinete de 3 x 2 x 1"(Radio Shack #270-1801)
* 12 VDC interruptor iluminado (Radio Shack #275-0018)
* Varios tamaños de encogimiento de calor, incluyendo a 3/8" negro encogimiento del calor de tubo y más pequeño apropiado para varios alambres
* Una longitud de los cables negro y rojo para fuente de energía luz de navegación delantera del barco (tenía algunos cables trenzados repuestos)
Caucho de silicón RTV Quick-Set de Alumilite
Materiales de montaje...
Los materiales de montaje varían dependiendo de su embarcación. En mi caso, decidí hacer cada luz 31" de longitud, para estirar la distancia desde el punto de la proa a la más cercana de la esquina angulosa. Debido a la posición del motor trolling, no fue posible montar fácilmente ambas luces encima de la cubierta, pero quería tan cerca como sea posible. El motor de trolling ha añadido también un poco de curva a la luz de estribor (verde), mis materiales a necesitar ser algo flexible.
Si usted no necesita hacer cualquier distorsión ligera, recomiendo altamente comprar plexiglás o tubería de policarbonato en lugar de la tubería del vinilo que he usado. Probablemente se proteger su cinta EL mejor y hacerlo más fácil reemplazar la cinta cuando alcanza el Half-Life.
La cinta EL debe durar un tiempo muy largo, pero no durará para siempre. Puedes leer que más acerca de la esperanza de vida de EL cable en otra parte. Además, la cinta EL que seleccioné es 1/2" ancho. Yo montada a 3/8" espiga cuadrada de madera para:
1) que el tubo de vinilo no rizado para arriba ya es propenso a hacer, y
2) que la cinta EL puede orientarse adecuadamente para la visibilidad, cuando está sujeta a la proa de la embarcación
1/2" de la cinta, además de la espiga, es un ajuste muy apretado en la 5/8" diámetro interior del tubo. Tubería un poco más grande puede ser más fácil trabajar con, pero demasiado grande y la varilla de la cinta y soporte requiere pegamento para mantenerlas en su lugar. En mi barco, tuberías más grandes no habría caber fácilmente.

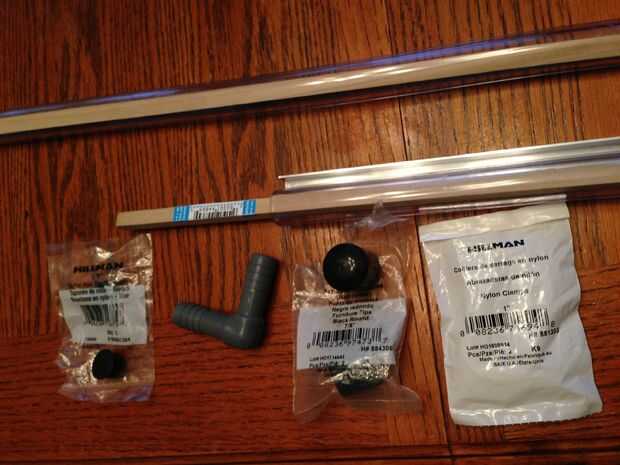

Materiales de montaje (ajuste según sea necesario para su embarcación - mi embarcación es un Tracker 2008 ProTeam TXW 175):
Vinilo transparente tubo 7/8 "x 5/8" x 10 pies (Home Depot, SVMK10 vatios)
* 3/8 "x 36" Plaza las espigas x 3 (Lowes, UPC 0 80307 44864 4
* 7/8" punta mueble redondo negro x 4 (Lowes, Hillman H # 884306)
* 1" Abrazadera de nylons x 2 = un paquete (Home Depot, Hillman H # 881303)
* 5/8" agujero de nylon enchufes x 4, negro (Lowes, Hillman P/N #881284)
* Halex 3/4 pulg tubo metálica eléctrica (EMT) las correas de 2 orificios (4-Pack))
Masilla de silicona (Extra Flex, 100% silicona)
* Marina autorroscantes tornillos #8, 1/2 "x 4 (a partir de un kit de sujetador Marina Attwood 9202-6)
Sugerencias alternativas para el montaje de materiales:
* Considerar la compra de tubería de acrílico del plexiglás en lugar de la tubería del vinilo. eplastics.com ofrece estos como se puede ver aquí: http://www.eplastics.com/Extruded-Plexiglass-Acrylic-Tubing
-El tubo de plexiglás debe ofrecer una protección superior a la cinta EL, pero no se dobla tan fácilmente si se necesita!
Materiales varios:
* 5 minutos epoxy
* Soldadura
* Cinta de aislar
* Conexión cable
Herramientas:
* Taladro, varias brocas, incluyendo pedacitos de cabeza Philips y pedacitos de aluminio cuerpo de barco
* Dremel, discos de corte, muelas de piedra
* Pistola de calafateo
* Destornilladores
* palillo de mezcla aplicación de epoxy
* Tenazas
* Soldador
* Pistola / antorcha del butano / más ligero (para la tubería del encogimiento del calor)
* Cortatubos de PVC
