Historia de Maria HF31
La casa de Maria HF31 es Finkenwerder en Alemania norteña. Fue operado en el mar del norte para más de 70 años desde el período de 1880 a 1950. Durante este período, Maria ha sufrido varios cambios, incluyendo la motorización en el período de entreguerras. Maria también ha visto varios incidentes graves, colisiones y daños. La nave es abastecida actualmente en el Museo de Deutsches en Munich y está abierta a los visitantes.
Antes del inicio de la construcción de Maria HF31
Antes de iniciar la construcción de la nave de madera kits como Maria HF31, es necesario leer cuidadosamente las instrucciones de construcción y prestar atención a la secuencia de construcción de pasos de ensamblaje. Antes de que pega las piezas, compruebe si las piezas encajan o hacen correcciones. En pegar, colorear, pintar y trabajar con otros productos químicos se necesitan buena ventilación en el área de trabajo. Para el encolado de piezas de madera se puede utilizar pegamento blanco a base de agua y para pegar el metal y la resina pueden ser piezas utiliza pegamento del cianocrilato.
Pintura y coloreado de Maria HF31

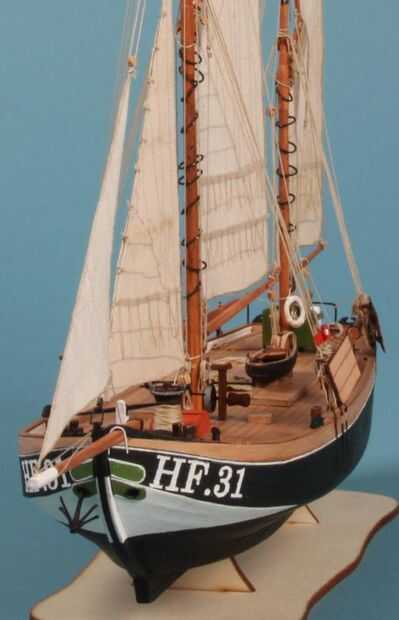

Las maquetas de barco como Maria HF31, tiene un casco de la nave y segmentos blanco en la proa. También se puede encontrar un signo HF.31, que se puede hacer usando máscara autoadhesiva, que ya está incluida en el kit. Del lado exterior de la borda es en color madera natural y cara interna de la cubierta es de color blanco. La cubierta también es en color madera natural. Es negro. Bitácora y cabrestante motorizado son verdes. Refuerzos de arco también son verdes con blanco forrado alrededor del perímetro. Tragaluz y entrada a la cubierta inferior son de color rojos. El puesto de manejo es rojo con techo blanco y ventanas forradas de blanco. Aro salvavidas es también blanco.
Herramientas necesarias para Maria HF31 Kit-
· Cuchillo de modelador
· Máquina mini taladro
· Tijeras
· Pinzas
· Clavijas de paño
· Lijas de
· Taladros de diferentes diámetros
· Lápiz
· Regla
· Archivos de la aguja
· Máquina de coser, etc.
Instrucciones paso a paso son como sigue-
La quilla):
a) en primer lugar unir la partes 1a - 1C. Partes 1c son los mismos para la versión de vela y motor. Partes 1a y 1b son marcados con las letras S-vela y motor M.
b) pegamento partes 1a - 1C a la parte 2.
2
II) estructura del casco:
a) moler Marcos 3-5 y 13 por los archivos de la aguja como se muestra en la figura. Luego pegar piezas de 12-14 a la popa.
b) parte 15 primero inserte Marcos 5-11 y luego pegarlos junto con marcos de 3 y 4 para la quilla 2
3
III) cubierta 1:
a) primero pegar la cubierta 13 a los marcos. Si se construye una versión de la vela es necesaria primero cortar un agujero en la cubierta, como se muestra en la imagen.
4
IV) casco:
a) pegar tablas 17-22 a los marcos. Pegar los listones en sentido de proa a popa. Luego moler por un papel de lija las piezas 19-21 para formar una forma redondeada de la popa.
b) cortar las costillas 13 por encima de la cubierta y luego utilice papel de lija para suavizar el lugar.
5
c) pegue las partes 23 y 24 a la popa.
d) pegamento segunda tablas 25 y 26 a la popa.
e) pegamento segunda tabla 27 al casco.
6
f) cola segunda tabla 28 al casco. Pegar los listones en sentido de proa a popa.
g) pegamento segunda tablas 29 y 30 al casco. Pegar los listones en sentido de proa a popa.
h) pegamento segunda tabla 31 al casco. Pegar los listones en sentido de proa a popa.
7
i) pegamento segunda tabla 32 al casco. Pegar los listones en sentido de proa a popa.
j) cortar las costillas 13 por encima de la cubierta y luego utilice papel de lija para suavizar el lugar.
8
k) pegamento de partes 33-36 dirección post si vas a compilar la versión de la vela y luego péguelo en a agujero en la cubierta como se muestra en la figura.
V) cubierta 2:
a) pegar la segunda capa de la cubierta de la primera capa 13 37. En el caso de la versión de navegación debe cortarse primero un agujero en la popa para el stand de timonel.
9
VI) borda:
a) pegue refuerzos 38 y 39 a la proa.
b) primero pegar tablas 40 a la borda. Luego pegue parte 41 a la popa y partes 42 a la borda.
10
VII) detalles:
un) primer pegamento al poste de la cubierta de sedimentos 43 y 44. Luego pegar las piezas borda 45-48. Finalmente pegar piezas 49-54 a sus posiciones.
b) pegamento refuerzos 56 y 57 piezas de la proa. Luego perfore los agujeros de hawse casco.
11
c) primero pegar piezas 59-62 eje 58 y luego la cadena del eje a través de partes 63. Luego pegar 64-66 piezas para el eje de ambos lados. Por último pegar también piezas 87 y 67 para el molinete
d) tragaluz de pegamento de partes 68-72.
12
e) primero cola cuerpo del cabrestante de partes 76-81 y luego molerlas por un papel de lija en forma suave como se muestra en la figura. Luego pegar la parte 74 y 75 de eje a la parte de base 73. Luego pegue también cuerpo del cabrestante parte 82 al eje. Finalmente pegue 83 eje con ruedas de diente 84 y manijas de partes 85 y 86.
13
f) primero pegue esqueleto de partes 88-90. Luego encolar piezas 91-93 al esqueleto.
14
g) pegue las escotillas de cubierta de partes 94-97.
h) bitácora de pegamento de piezas 98-104.
15
i) volante pegamento de piezas 105-108.
j) escotilla de cubierta pegamento de partes 109-112.
16

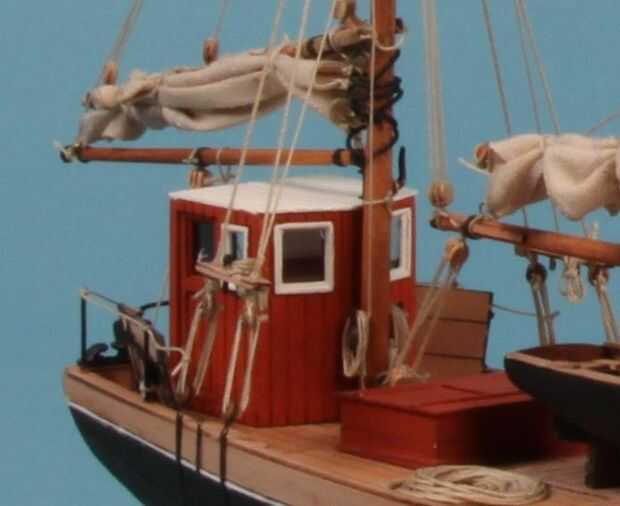

k) hacer la cabina de manejo. Primero pegar la estructura esqueleto de partes 113-117. Luego encolar piezas 119-121 al esqueleto. Luego pegar ventanas 122-124 a la cabina. Luego hacer puertas de puntos 125 y 126 y pegarlos en la cabina. Luego pega techo 127 a la cabina y vidrio finalmente el stand por 128 de láminas de plástico.
17
l) escotilla de cubierta pegamento de partes 129-136.
18
m) escotilla de cubierta pegamento de piezas 137-146.
n) escotilla de cubierta pegamento de piezas 148-155.
19
o) hacen de cabrestante para la versión de la vela. Primero pegar la estructura de soporte de cabrestante de 156 y 157. Luego pega las ruedas de diente para los ejes 158 y 162 y luego pegarlos junto con partes 161 a la estructura de soporte. Luego moler tambores 167from tacos (es ventajoso utilizar un mini torno) y pegar en el hacha. Finalmente pegamento maneja 159 y 160 para el cabrestante.
20
p) hacer la versión motorizada del cabrestante. Primer pegamento abordar desde porciones de 168-171.Then pegamento juntos piezas 172-178. Luego pegar las ruedas de diente 181 y 182 con eje 178 y 179 de palanca sobre el cabrestante.
r) hacer barco de vela versión. En primer lugar pegar estructura de partes 182-193. Luego encolar piezas 194-196 a la estructura. Luego del tablón el barco por los tablones 197-200. Luego encolar piezas 201-203 al barco. El barco se encuentra en el stand 204 y 205.
21
22
s) hacer barco para versión motorizada. En primer lugar pegar estructura de partes 206-225. Luego del tablón el barco por los tablones 226-233. Luego pegar piezas 234 y 235 en sus posiciones. El barco se encuentra en el stand 236 y 237.
23
VIII) detalles:
una) forma de timón de hacer piezas 238 (versión de la vela) o piezas 239 (versión motorizada). Antes de pegar moler las partes en sus lados no grabado para que la parte sea espesor 2mm en la parte inferior y cerca de 1,4 mm en la parte superior.
b). en el caso de la versión motorizada primer pegamento hélice 240 al eje 241 de y después de taladrar un agujero en la popa pegamento el eje con la hélice a popa. Luego encolar piezas 242 con cadenas atadas 243 para el timón. Luego pegar las bisagras de la popa y el timón 244-249 e instale timón en la popa. Finalmente perfore los orificios de la cubierta para las cadenas del timón.
24
En el caso de vela versión moler en forma de mango del timón 250 primero. Luego pegue aseguramiento pin 253 y la guarnición 251 y 252 al mango. Luego pegar el mango junto con partes 254 para el timón. Luego pegar las bisagras de popa y el timón e instale timón en la popa. Luego pega armellas 259 a la borda y atar a ellas por bloques de 260 el timón.
25
c) torno primer pegamento VIIc al arco. Luego pegue también otras partes al arco como se muestra en la figura. Finalmente, perfore un agujero de bauprés.
d) primero hacer anclaje de piezas 273-274. Luego pegue parte 275 con cadena 276 para el anclaje. Finalmente Instale el anclaje en la nave, como se muestra en la figura.
26
e) pegamento primera parte 270to el arco. Luego encolar accesorios 278-280 al arco.
f) pegamento accesorios 281 y 282 de la quilla.
g) pegar placas 283 y 284 de la popa.
27
h) hacer piezas de forma de un soporte de 285 y 286.
i) hacer piezas de forma de nutrias 287-292.
j) que la bomba de piezas 309a-c.
28
IX) botalón:
a) primero muela bauprés por papel de lija en forma necesaria. Luego pegue el bauprés con montaje 294 a parte 264.
X) detalles del III:
a) en el caso de la versión motorizada pegamento escotillas 296-297 la cubierta. Luego pegamento está parado 236 y 237 en sus posiciones.
29
b) Instale los bloques de Tirofijo al casco. Hilo de rosca primero las partes 301-303 a través de aros 300. Entonces puso bloques de deadeyes 299 en los aros 300. Finalmente presione los aros en el cuello para que la deadeyes no podrían salir.
30
c) Instale componentes simples en la cubierta.
d) pegamento cuerda 262 por tiras de papel a lo salvavidas 310.
31
XI) mástiles y yardas: a) hacer el mástil y yardas.
32
XII) jarcia
una) antes de atar cuerdas debe instalarse en los aros del mástil para sujetar velas 355. Luego atar cubiertas a los mástiles. Por último pegar luces de posición y los carriles de pin con pasadores de aseguramiento para las cubiertas.
XIII) ejecutando fraude
a) Ate el aparejo corriente como se muestra en el plan.
XIV) velas
a) hacer velas:
1) Utilice un lápiz para dibujar en el lienzo los contornos de las velas y sus segmentos.
2) por una máquina de coser coser los contornos de los segmentos de las velas.
3) pintura de contornos de las velas por el agua basan pegamento blanco
4) cortar las velas de la hoja de
5) pegamento cuerdas 340 con anillos 341to las velas.
6) pegar cintas de refuerzo y cuerdas 262 a las velas.
33
34
b) Instale las velas como se indica en el plan.
XV) red
un) hacen había arrugado pesca 311 neto de hoja de metal grabada.
Descargar el manual de instrucciones para el kit de Maria HF31 de Dusek
