Paso 3: Prueba - Controladores de puerta

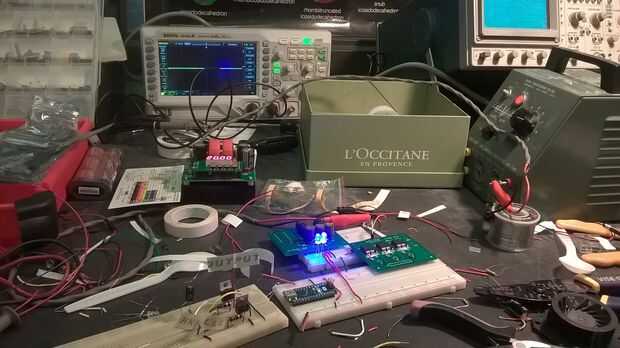

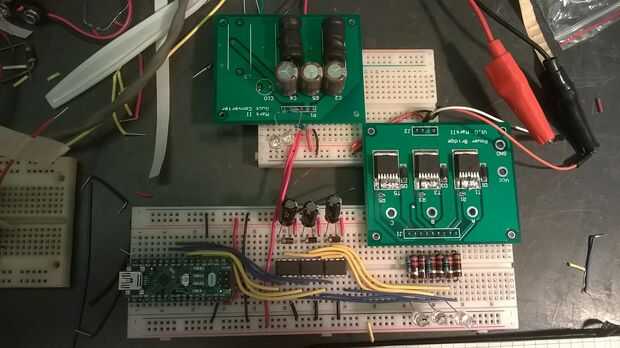

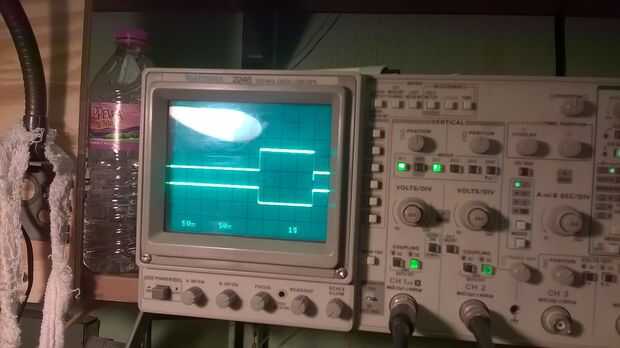

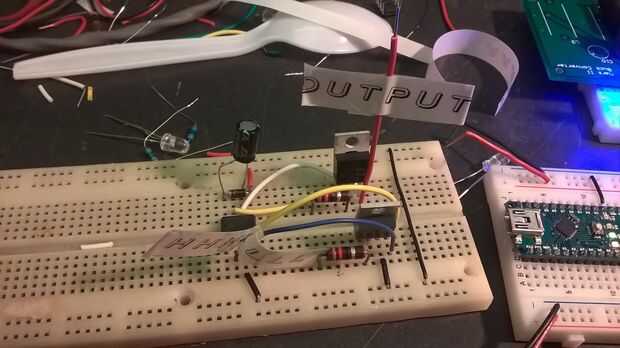

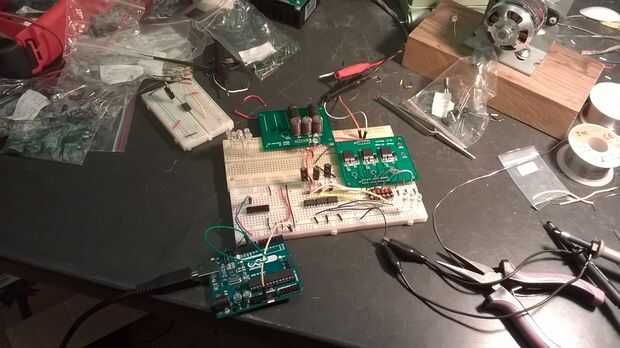

Después de probar los controladores de puerta (NCP5181PG) usando algunos fets aleatoria colocación alrededor y CD se ponga en cortocircuito y luego reparar el convertidor buck varias veces, hice un circuito para probar el puente de la 3 fase. Solía el arduino nano para enviar una señal de pwm de 20khz (usando la biblioteca de PWM1 ) un inversor (con eficacia cambiando la fase 180 grados). Usé la señal invertida y no invertidas para el controlador de puerta de control. Sin embargo el problema me topé fue que me metía de 4ns de superposición y ya que este controlador de puerta no tenía ningún brote a través de la protección abría dos Mosfets al mismo tiempo para 4ns. Me imagino que no era muy saludable para ellos... Aunque estoy seguro que están bien porque están clasificados para los pulsos 1500amp en < 10ns. Sin embargo se trata de presión adicional en el sistema y una pérdida de potencia innecesarios así que ordené un inversor más rápido y controladores de puerta con protección a través de disparar.
continúa---
(Actualmente estoy aprendiendo sobre ARV programación porque quiero alejarse de arduino y tiene más control sobre mi electrónica).
En la próxima actualización probablemente habrá reemplacé el arduino nano (que realmente mató hace unos días) con en el atmega32.
