Lonchera de soldadura controlador (4 / 6 paso)

Paso 4: relé de estado sólido o SSR (versión DIY)

Primer SSR para comprobar esta en.wikipedia.org/wiki/Solid-state_relay hay un montón de SSR podría elegir. Algunos son accesibles como 39MF21, su en IC de inmersión pero no está disponible aquí en mi lugar. Hay disponibles pero su industrial del grado, alta potencia, voluminoso y también tiene precio de miedo. El problema es que no pude encontrar el SSR que se encaja en este proyecto. Va ser que necesitan un tamaño pequeño, asequible y deben ser disponibles, fáciles de adquirir. Puesto que los componentes discretos están disponibles aquí en nuestra localidad, decidí hacerlo solo.

Por cierto creo que relé mecánico no podría soportar conmutación a unos 500Hz que es la frecuencia aproximada de PWM de arduino.
No estoy seguro si hay un relé mecánico que podría soportar tal conmutación de alta velocidad, aunque estoy seguro de que sería ruidosa y se desgastará más rápido.

Este proyecto utilizará un PWM para controlar la potencia de soldador, relais de estado sólido es el componente ideal para este trabajo.

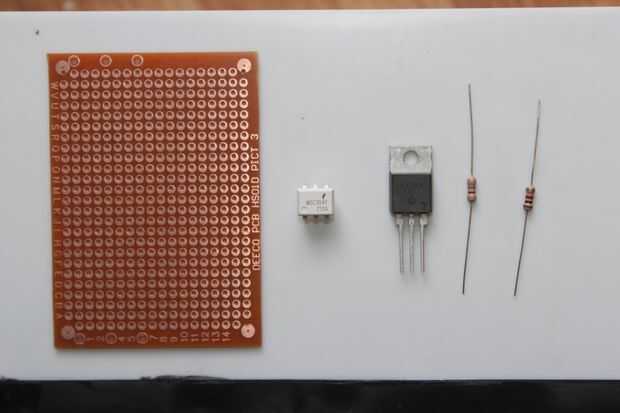

materiales necesarios (imagen 1)
sólo utiliza 4 componentes y perfboard. Usaremos una zona pequeña de la perf.

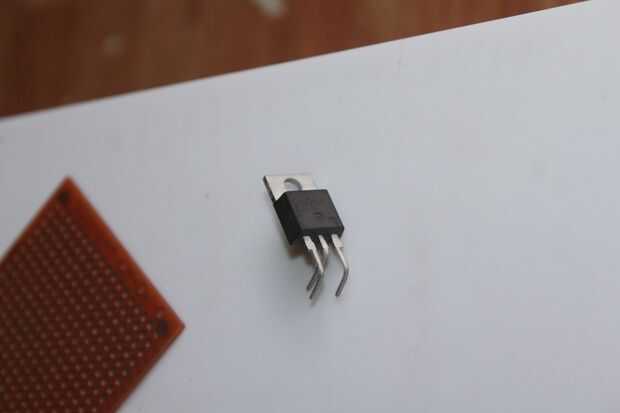

triac son dobladas hacia atrás (imagen 2)

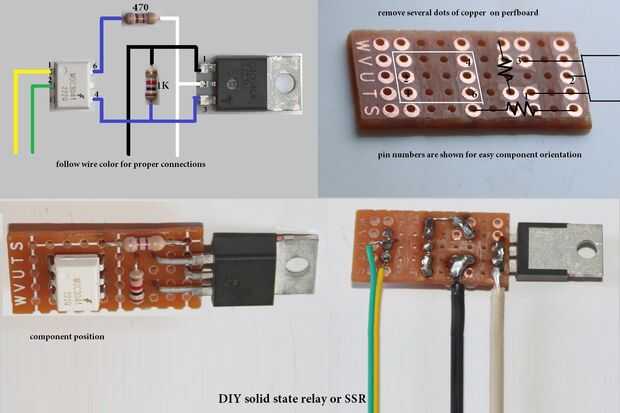

(3 º imagen) Hice otro diagrama pictórico para nuestro SSR también incluye un enlace de la hoja de datos en la imagen. El área real de perfboard utilizado es 5 x 10 puntos.  Quité el cobre puntos por pulir utilizando la pequeña herramienta rotatoria con muela. puede también quitar usando la cuchilla de afeitar, sólo ten cuidado. Si te copia exactamente, que funciona sin pruebas como he tratado de hacer 3 y todos los trabajos. Si perfboards se realizan correctamente la voluntad MOC3041 proporcionan aislamiento por lo que podemos tocar la placa de arduino de potenciómetro, LCD, incluso durante la operación. Este componente se manejo de red. Como nos aseguramos de que todos estén conectados correctamente no habrá ningún problema.

la parte difícil es la encapsulación, lo hice para mayor aislamiento, protección y para un "look SSR". honestamente había intentado sellador de silicona en vidrio y aluminio pero habia no paciencia en esperar que se seque y su difícil forma. la forma correcta que supongo que no. Resina de epoxy hará el trabajo pero no lo tengo. Así que acabé utilizando pegamento caliente. No te preocupes el triac wont calor encima mientras está en funcionamiento para que no derrita la encapsulación de pegamento.

primer paso en la encapsulación, rocíe un desgrasante de WD - 40 o aplicar aceite sobre un papel (imagen 4)

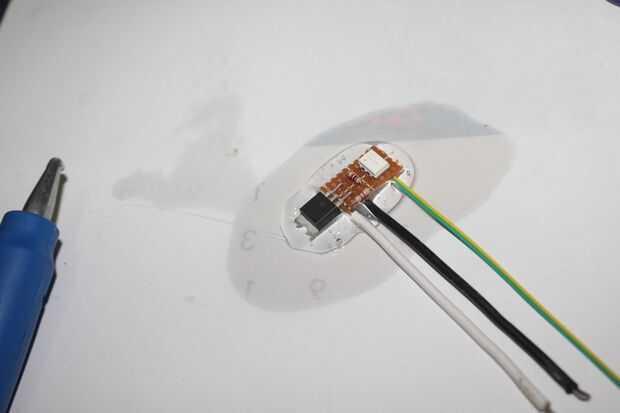

Ahora tenemos que aplicar pegamento caliente sobre el papel con aceite, cubriendo aproximadamente mayor que el tamaño de nuestro tablero SSR, mientras que el pegamento esté caliente Coloque en la parte superior presionando suavemente (imagen 5)

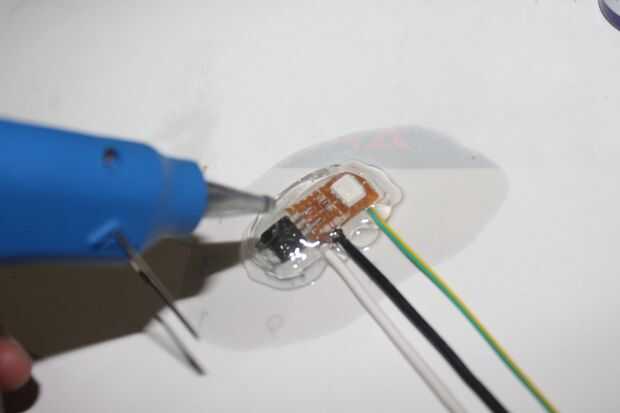

Aplicar nuevamente pegamento caliente hasta todos de la SSR está cubierta. Espere hasta que el pegamento se refresca abajo y seco. (imagen 6)

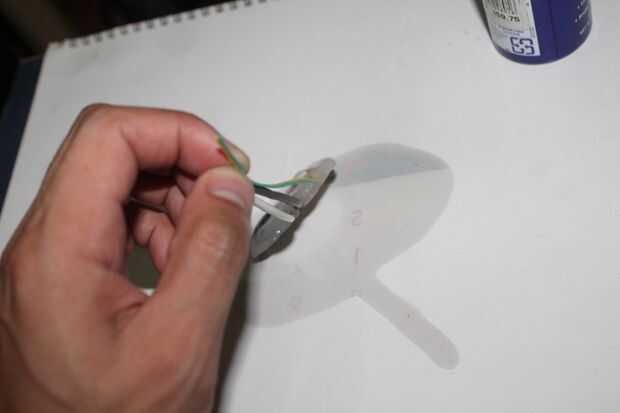

luego levantar sin esfuerzo (imagen 7)

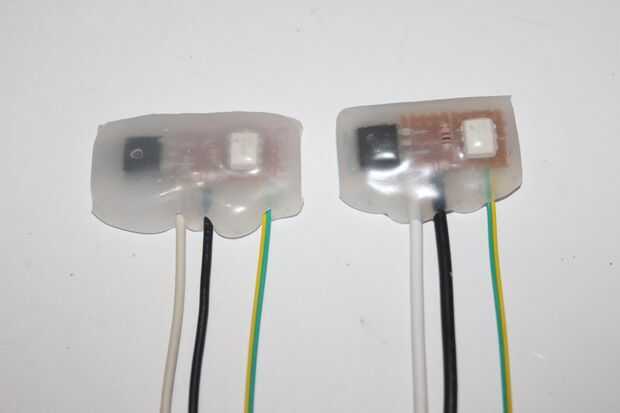

Corte el exceso de pegamento no deseado. 2 de 3 ya diy SSR listo para nuestro proyecto, pero va a utilizar sólo una (imagen 8)
