Llavero tester de Ethernet por tacto (2 / 3 paso)

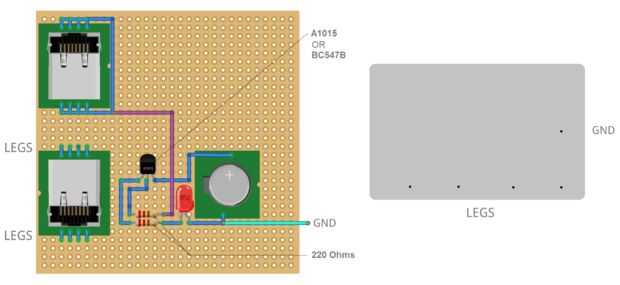

Paso 2: circuito

Cable de prueba:

El concepto es muy simple. Conecte el cable Ethernet en ambos lados. Coloque uno de sus dedos en GND y otro dedo a una de las piernas para completar el circuito. La luz será simple encendido si el cable no está dañado.

Detección de datos:

Para saber si el cable proviene de un router o un conmutador; Coloque el cable de Ethernet en el plugin izquierdo y coloque el dedo en tierra. La luz destellará como indicación de los datos que se transmiten.

ADVERTENCIA:

  • No Introduzca el cable en el lado derecho (el mismo lado de la tierra) para el modo de detección de datos. Puede ocurrir un daño al router.
  • Modo de detección de datos es para routers que no tienen PoE (como el router generalmente para uso doméstico). Un router PoE puede dañar el dispositivo o el router. Usted puede usar para routers con PoE, pero tienes que cambiar las resistencias y poner un circuito de protección.
