Conecte la cámara a Zedboard

El Zedboard es un sistema aficionado de gran alcance en el chip con un procesador ARM Coretx A9 y una FPGA Xilinx construido en. Un gran complemento para la Zedboard es la cámara OV7670 de imagen y procesamiento de vídeo. El OV7670 puede salir 12 pedacito RGB en resolución 640 x 480 a 30 fps y puede comprada por menos de $20. La cámara OV7670 utilizada para este tutorial se puede encontrar aquí.

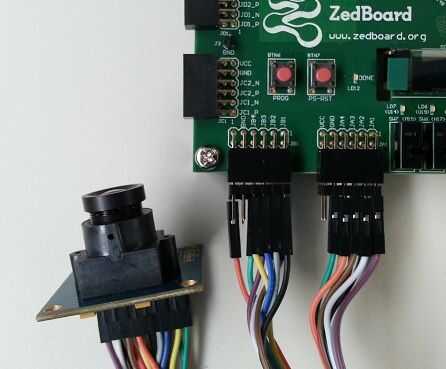

Este tutorial te mostrará cómo conectar la cámara OV7670 a la Zedboard y la cámara a través del puerto VGA en la placa de la corriente. Los módulos VHDL permiten interfaz fácil a la información de marco para más procesamiento de imágenes.

Se adjunta una hoja de datos para el OV7670.

Etiquetas: Cámara, VHDL, FPGAS, Zedboard, Ov7670
